单相220V16A小型断路器结构设计

　　日常低压配电场景里，这类单极小型断路器是末端配电回路最常见的保护器件，常被用在民用住宅分户回路、小型商用门店照明插座回路、工业现场控制柜内的二次控制回路、小型设备单机供电回路里，承担回路过载与短路故障时的快速分断职责，避免线路过热起火、后端用电设备因过流烧毁，同时也可作为回路日常带载分合的操作器件，替代传统闸刀开关的功能，分断过程带灭弧结构，不会出现拉弧外露的安全隐患。

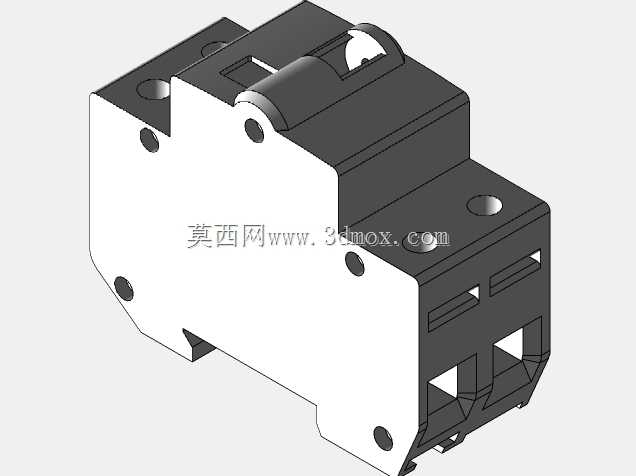

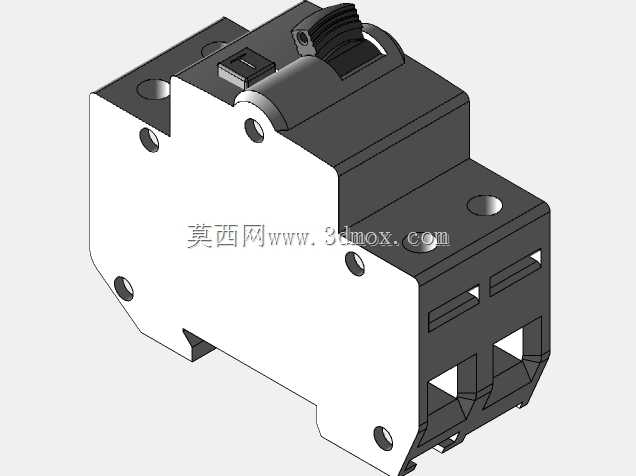

　　从实际使用的安装边界来看，这款器件采用标准模数化导轨安装结构，宽度对应1个标准模数单元，可直接卡装在行业通用的35mm标准DIN导轨上，无需额外打孔固定，柜体内部排布时，相邻器件可紧密拼接，单台器件占用的柜内安装宽度仅18mm，能大幅节省配电箱、控制柜的内部排布空间；器件上下两端设置对应接线端子，采用螺钉压接结构，可适配截面积1.5平方到6平方的铜芯导线，接线时导线剥头长度控制在8到10mm即可，插入端子后拧紧螺钉就能实现可靠压接，避免虚接发热问题；器件正面突出的操作手柄有明确的分合位置标识，合闸时手柄向上推至到位位置，分闸时向下扳动，故障跳闸时手柄会停在中间位置，运维人员可快速识别故障回路，无需逐个回路排查。

　　结构设计层面，这款断路器的外壳采用高阻燃耐冲击的热固性塑料材质，外壳拼接处设置多重卡扣与定位柱，装配后接缝严密，可避免内部分断时的电弧外泄，同时外壳上预留的多个安装固定孔，除了适配导轨卡装结构外，也可在特殊安装场景下采用螺钉直接固定在安装板上；内部结构包含操作机构、电磁脱扣单元、热脱扣单元、灭弧室几个核心部分，建模过程中完整还原了操作机构的四连杆传动逻辑，手柄动作时可带动动触头完成快速合分，合分速度与手柄操作速度无关，可保证触头分断时的电弧快速拉长进入灭弧室；电磁脱扣部分对应短路故障的瞬时保护，当回路出现远超额定值的短路电流时，电磁机构会瞬间吸合顶杆，带动机构脱扣，分断时间控制在毫秒级；热脱扣部分采用双金属片结构，当回路出现过载电流时，双金属片受热弯曲，经过一定延时后推动脱扣机构动作，避免短时启动电流导致的误跳闸，匹配线路与用电设备的过载耐受特性。

　　建模过程中对安装配合尺寸做了严谨校验，导轨卡槽的尺寸公差控制在合理范围，既能保证卡装后滑动顺畅，又不会出现松动脱落的问题；接线端子的压线空间、螺钉行程都按照实际器件的参数还原，模拟接线时不会出现导线无法插入、螺钉行程不足压不紧导线的问题；操作手柄的摆动角度、突出外壳的高度都符合实际操作需求，手动扳动手柄时不会与相邻安装的器件、柜门板产生干涉；外壳上的散热槽位置对应内部发热部件的排布，可保证正常带载运行时内部热量顺利散出，避免长期运行时内部温度过高加速绝缘部件老化。

　　从选型适配角度来看，这款额定电流16A的单极断路器，适配220V交流回路下的3kW以内负载保护，常见的应用包括普通照明回路、普通壁挂式空调回路、办公区域插座回路、小型仪表设备供电回路等，选型时需要匹配后端负载的额定电流、线路的载流量，保证过载保护特性与线路、负载的耐受能力匹配，避免出现过载时不动作或者正常运行时误跳闸的问题；三维建模时还原的所有安装尺寸、外形细节，可直接用于配电箱布局设计、控制柜三维布线仿真，提前校验排布时的干涉问题，减少现场安装时的尺寸适配问题，提升配电柜体的设计效率，避免后期安装时出现器件装不下、操作空间不足、接线距离不够等实际工程问题。
