法兰式弹簧加载压力调节泄压阀结构

　　在工业流体输送管路系统中，压力超限是引发管路泄漏、密封件失效甚至设备爆损的核心诱因之一，这类弹簧加载式压力阀常被布置在泵组出口、压力容器顶部、分支管路节点等压力易波动的位置，承担超压泄放、稳定管路工作压力的作用，区别于重锤式泄压结构，该类弹簧阀的响应速度更快，安装姿态不受垂直方向限制，在中小通径的水、气、低粘度油品管路中适配性极强。

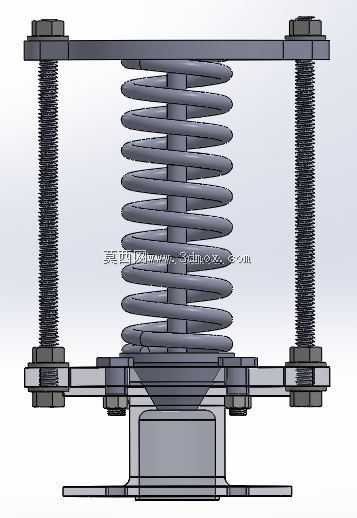

　　从结构设计逻辑来看，该阀采用上下双法兰的安装布局，底部法兰为介质接入端，法兰面预留均匀分布的螺栓过孔，可直接与管路端的配对法兰通过螺栓紧固，密封面可根据介质特性选配橡胶垫片、金属缠绕垫等不同密封件，适配从常压到中低压的多数工况。中部的核心承压组件为螺旋压缩弹簧，弹簧刚度经过匹配计算，可根据预设的开启压力调整预压缩量——当阀前介质压力超过弹簧预紧力与阀瓣自重的合力时，阀瓣会向上抬升，介质通过阀瓣与阀座之间的间隙向泄压侧排出，待管路压力回落至设定值以下时，弹簧推动阀瓣复位，切断泄放通道，整个动作过程无需外接动力源，完全依靠介质压力与弹簧力的平衡实现自动启闭，可靠性极高。

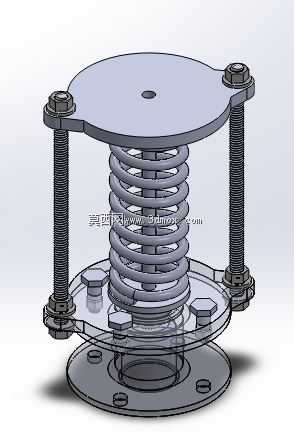

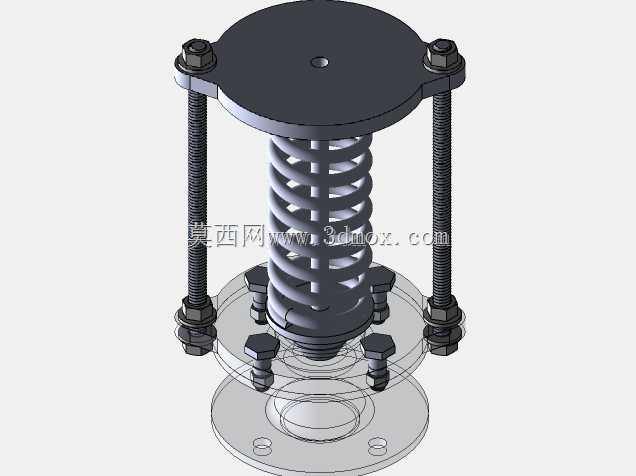

　　上部的压板与三根均布的长螺柱组成弹簧预紧力调节结构，螺柱上下端通过六角螺母锁紧，调整上端螺母的旋入深度即可改变弹簧的初始压缩量，进而调整阀门的开启压力阈值，这种三螺柱均布的结构相比单柱或双柱结构，对弹簧的压紧力更均匀，可避免弹簧偏载导致的阀瓣卡涩、密封面偏磨问题，有效提升阀门动作的稳定性与密封寿命。阀瓣与导向部位采用间隙配合设计，导向段长度经过优化，既保证阀瓣升降过程无卡滞，又能控制介质内泄量在标准允许范围内，透明视窗结构的设计可直观观察阀瓣的动作位置，方便运维人员在现场快速判断阀门是否处于正常工作状态，无需拆解即可完成初步故障排查。

　　在安装边界层面，该阀的整体高度由弹簧自由长度与预压缩量决定，安装时需预留足够的上部操作空间，方便调整螺柱螺母、更换弹簧等维护操作，法兰连接的形式也让阀门的拆装更换更为便捷，无需改动两端管路的原有布局。设计过程中需重点校核弹簧的疲劳寿命，在频繁启闭的工况下，弹簧需承受数万次的循环压缩载荷，材料通常选用65Mn或60Si2Mn弹簧钢，经淬火回火处理后保证足够的弹性与抗疲劳性能；阀瓣与阀座的密封面需根据介质腐蚀性选择对应材质，普通水系统可选用铸铜或不锈钢，腐蚀性介质则需衬氟或采用全不锈钢结构。

　　实际应用中，这类压力阀常与截止阀、压力表配套安装，阀前设置截止阀方便检修时切断介质，压力表可实时监测阀前压力，便于运维人员判断阀门的整定压力是否出现漂移。相比先导式泄压阀，该直动式弹簧压力阀结构简单、零部件数量少，故障点少且维护成本低，在对泄压精度要求不是极高的通用工业场景中性价比突出，尤其适合小型空压站、给排水管路、小型液压系统的压力保护场景，可有效避免压力骤升对下游设备造成的冲击损坏。建模过程中需重点关注弹簧的螺距、丝径参数与刚度的匹配关系，法兰螺栓孔的位置度公差需符合对应法兰标准，导向配合面的尺寸公差需控制在合理范围，既要保证动作灵活，又要避免间隙过大导致的介质泄漏，各连接部位的螺纹规格需统一，方便现场安装时的紧固件选配。
