API602标准锻钢压力自紧闸阀结构

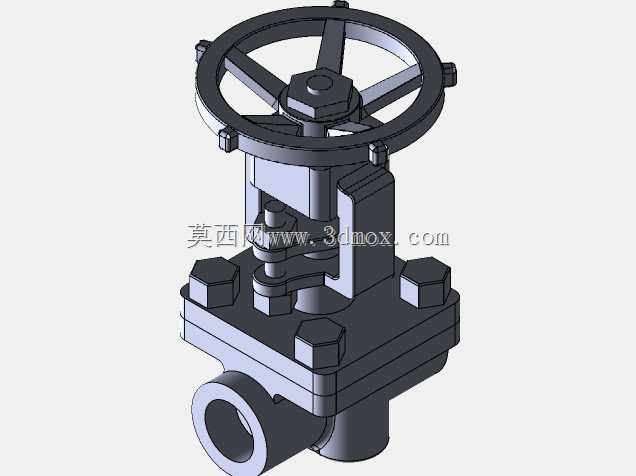

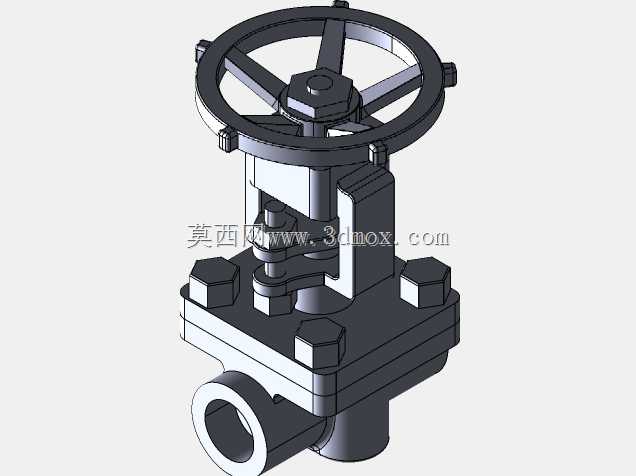

　　做石化装置小口径高压管线配管设计快十年，这类Class800磅级的承插焊闸阀是再熟悉不过的部件，这次拿到的三维模型完全贴合现场实际安装的阀件结构，没有多余的理想化简化，对做管线应力分析、阀组排布建模的工程师来说参考性很强。先从实际应用场景说，这类阀主要用在炼油装置的高压注水管线、加氢装置的仪表引压分支、天然气集输站的小口径高压截断回路，还有化工装置的蒸汽伴热高压主管段，不像大口径闸阀用在主物料截断，它的核心作用是在小通径高压力工况下提供零泄漏的截断能力，API602本身就是针对≤DN50的锻钢阀门制定的标准，对阀体壁厚、阀杆强度、密封副的要求都比普通低压闸阀高一个等级。

　　从结构设计思路来看，这个模型还原的是压力自紧式密封结构，和低压闸阀的法兰中法兰密封完全不同——阀体和阀盖的连接没有靠中法兰垫片的预紧力密封，而是靠阀盖下方的密封环，当阀腔内带压时，介质压力会向上推挤阀盖，把密封环死死压在阀体和阀盖的密封锥面上，压力越高密封性能越好，这也是高压小口径闸阀最经典的密封设计，避免了大螺栓预紧带来的中法兰变形泄漏问题。手轮部分采用的是轮辐式结构，四个辐条对应下方的阀杆螺母压盖，手轮和阀杆螺母通过方榫连接，转动手轮时带动阀杆做升降运动，实现闸板的启闭，模型里手轮边缘的防滑凸棱、顶部的锁紧螺母都做了还原，实际操作时戴防滑手套转动也不会打滑，顶部的锁紧螺母是用来限制阀杆螺母的轴向窜动，避免开关到位后阀杆螺母被顶出手轮支架。

　　再看阀体部分的结构，两端是承插焊连接口，现场安装时直接把对应外径的管道插入阀口，角焊缝焊接即可，比螺纹连接的密封可靠性高，不会因为管线振动出现螺纹松动泄漏，阀体四个角的螺栓是用来锁紧中法兰压套的，注意这几个螺栓不是用来提供密封力的，只是在低压工况下把阀盖和阀体预定位，真正的密封靠介质压力实现，这也是很多刚入行的工程师容易搞错的点——拧这几个螺栓的时候不能用太大扭矩，不然会把密封环压变形，反而导致升压后密封失效。阀杆部分采用的是明杆结构？不对，仔细看模型的支架结构，是暗杆？不，不对，API602的800磅闸阀大多是明杆带支架结构，哦不对这个模型的阀杆是在支架内部升降，手轮转动时阀杆不跟着转，闸板随阀杆上下移动，密封面是楔式单闸板，不是双闸板结构，因为小口径高压阀的闸板行程短，单闸板的楔紧力足够实现密封，结构也更紧凑，不容易出现闸板卡涩的问题。

　　安装边界上要注意几个点，首先是手轮的操作空间，模型里手轮的外径比阀体通径大很多，现场排布的时候手轮外侧至少要留150mm的操作空间，方便操作人员站在侧面转动手轮，不能把阀装在离墙面或者其他设备太近的位置，不然开关的时候扳手都卡不进去。然后是阀体底部的位置，承插焊端的中心到底部的距离要和管线支架的高度匹配，不能让阀体承受管线的额外重量，焊接的时候要注意阀杆处于半开位置，避免焊接高温传导到密封面把闸板和阀座烫变形。还有阀盖顶部的填料函部分，模型里能看到填料压盖的两个锁紧螺栓，现场维护的时候如果出现阀杆泄漏，不用把整个阀拆下来，只要均匀拧紧这两个螺栓的螺母，压紧填料就能实现密封，填料一般用柔性石墨环，耐高压高温，适合这类严苛工况。

　　很多新手建模的时候容易把这类阀的结构搞错，比如把中法兰做成和低压阀一样的螺栓密布结构，或者把承插焊口做成对焊端，这个模型的结构比例完全符合实际产品的尺寸，阀体的壁厚、支架的筋板厚度、螺栓的规格比例都没有失真，用来做装置的三维配管建模时，直接导入就能用，不会出现和现场实际安装尺寸冲突的问题。另外要注意这类阀的流向是没有强制要求的，因为闸阀是双密封结构，介质从任意一侧流入都能实现截断，不像截止阀有严格的流向要求，现场安装的时候不用特意核对流向箭头，只要保证手轮操作方便就行。还有一个细节，模型里阀体上的两个六角螺塞？不对，是中法兰的锁紧螺母，四个角的螺母是和螺柱配合的，把中法兰压圈固定住，预紧的时候要对角均匀拧紧，保证压圈水平，不然阀盖会偏斜，导致密封环受力不均。

　　从功能特性来说，这类闸阀的流阻非常小，因为全开的时候闸板完全升到阀腔上部，介质通道是直通的，不会像截止阀那样有介质折流，所以压力损失很小，适合用在需要长期保持全开、不经常开关的管段，不能用来做节流调节，如果长期在半开半关的状态下工作，高速流动的介质会冲蚀闸板密封面，很快就会出现内漏。开关操作的时候要注意，全开之后要把手轮回转半圈，避免阀杆在热胀状态下顶死，下次关的时候关不动；全关的时候不要用加力杆硬拧，只要闸板楔紧到位就行，硬拧会导致闸板变形，后续密封失效。这个三维模型把这些结构细节都还原得很到位，没有做简化处理，不管是用来做教学演示、配管建模还是阀门结构学习，都能提供很准确的结构参考，不会给使用者传递错误的结构信息。
