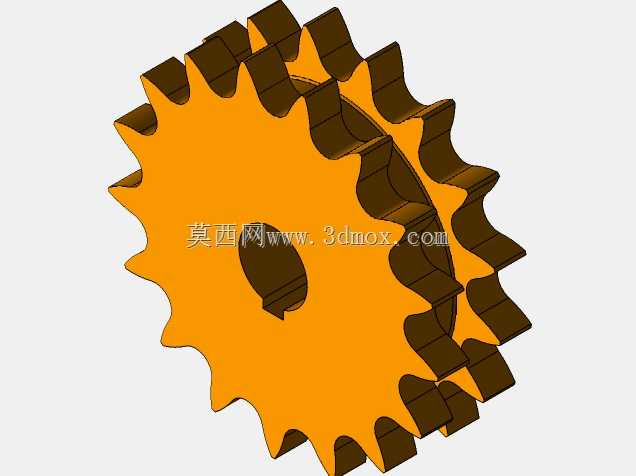

符合DIN8192标准的17齿双排链轮结构

　　在各类工业链传动系统中，链轮作为与链条啮合传递动力的核心零件，其齿形精度、结构强度直接决定整套传动机构的运行稳定性与使用寿命。这款适配20B系列双排链条的17齿链轮，严格遵循DIN8192标准进行齿廓设计，可直接匹配对应规格的精密滚子链条，广泛应用于矿山输送设备、重型农机传动单元、工业自动化生产线的动力传输段，以及各类需要大扭矩传递的重载传动场景中。

　　从实际使用场景来看，双排链轮相比单排结构，能在同等链轮外径尺寸下承载更高的传动扭矩，适合安装空间受限但动力传递需求较大的设备工位，比如矿用钻机的伸缩机构动力端、重型输送线的驱动辊组、农业收获机械的动力分配单元，这类场景往往存在瞬时冲击载荷，链轮的齿部强度与轮毂连接可靠性是设计时需要优先考量的核心要素。

　　设计过程中，首先要匹配20B链条的节距、滚子外径、内节内宽等核心参数，齿廓采用三圆弧一直线的标准齿形，确保链条滚子进入与退出啮合时能平滑过渡，减少啮合冲击与多边形效应带来的传动振动，避免运行过程中出现跳齿、脱链问题。齿宽方向针对双排链条的排距做了精准限位，中间的挡边结构高度严格控制，既保证两排链条各自独立运行不发生干涉，又能对链条的轴向窜动起到约束作用，避免长期运行后链条偏磨导致的寿命骤降。

　　轮毂部分采用凸台结构设计，中心的安装孔可根据实际装配需求加工键槽，适配不同直径的传动轴，轮毂的厚度经过强度校核，能满足额定扭矩下的挤压强度要求，避免键连接部位出现压溃变形。链轮的整体外径、齿根圆直径、齿顶圆直径均严格对应17齿的参数计算结果，安装时需要保证链轮与传动轴的垂直度，两配对链轮的共面度误差控制在允许范围内，才能最大化发挥链传动的重载传动优势。

　　从安装边界来看，这款链轮的轴向尺寸需要匹配双排链条的排距预留足够的装配空间，径向方向要预留链条张紧调节的行程，避免运行过程中链条过松导致的啮合不良，同时齿部经过硬化处理后，能适应多粉尘、有轻微腐蚀的工业现场环境，减少日常维护的频次。在选型替换时，只要确认链条规格为20B双排、齿数为17，即可直接替换同标准的链轮零件，无需重新调整传动中心距，降低设备运维的配件替换成本。

　　实际建模过程中，齿形的绘制需要严格对应标准参数，先通过计算得到齿沟圆弧半径、齿沟半角、工作段圆弧半径等关键参数，再通过阵列完成全部17个齿的特征构建，中间的双排挡边与轮毂采用一体化结构建模，还原零件的实际加工形态，方便后续做装配干涉检查、有限元强度校核，以及工程图的导出加工。这类标准链轮的建模重点在于齿形参数的准确性，一旦齿形出现偏差，装配后会出现链条卡滞、异响、磨损加快等问题，严重时甚至会导致传动中断，影响整套设备的正常运行。
