老式手动绞肉机四刃绞切刀结构设计

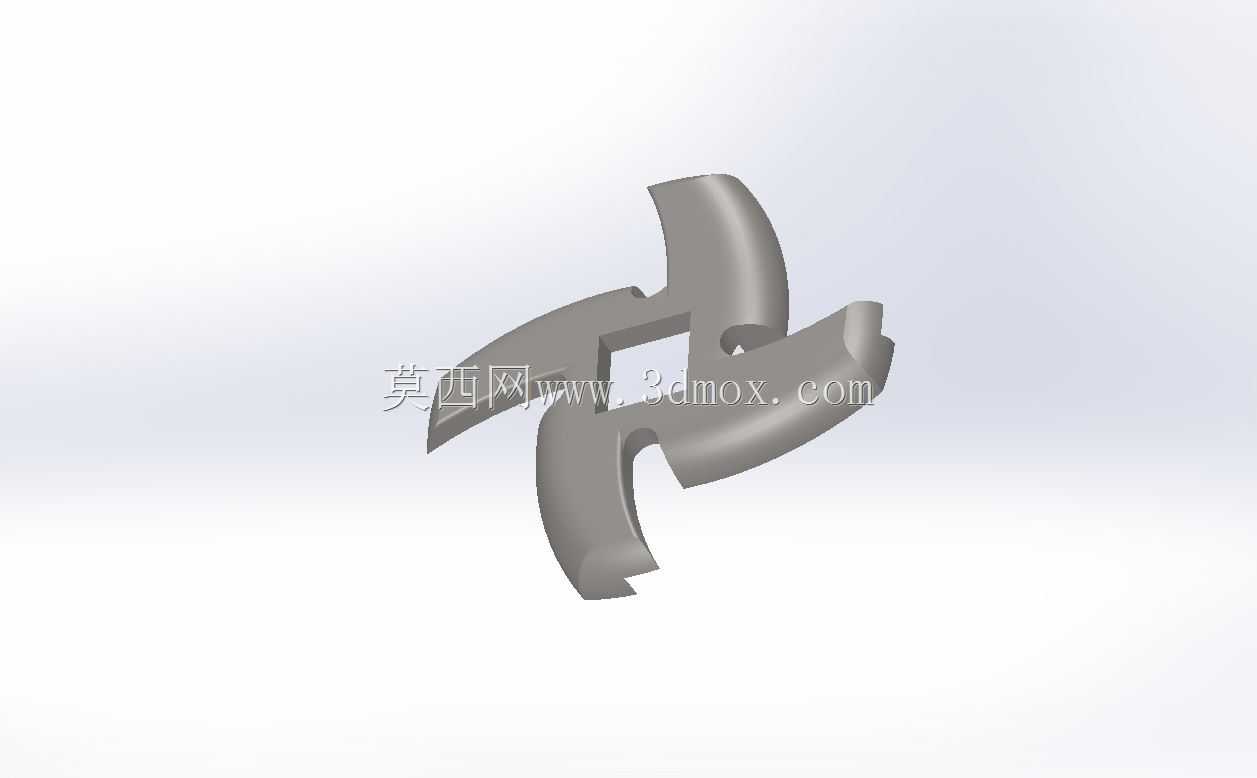

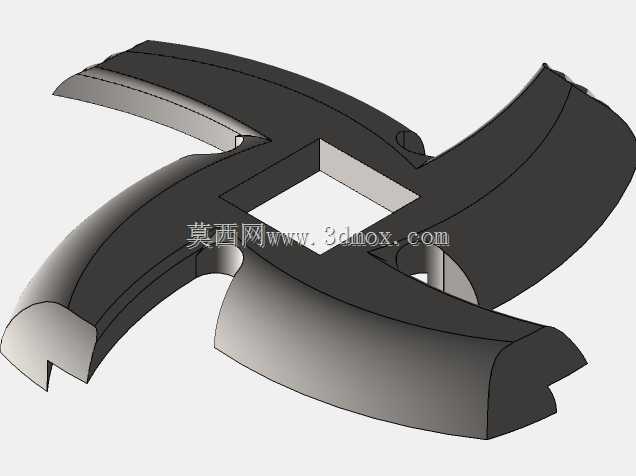

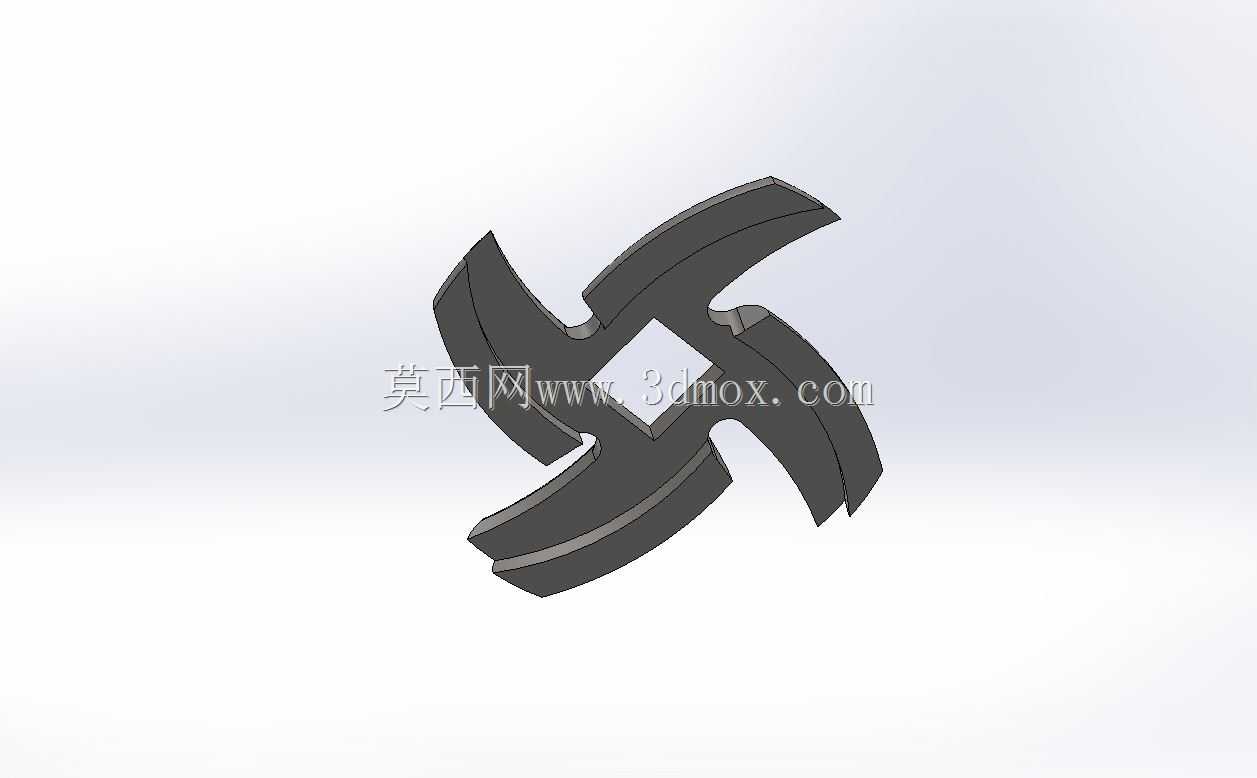

　　这款绞切刀是老式手动绞肉设备的核心切削执行部件，主要适配早年民用及小型餐饮场景的手动绞肉机具，在没有电动加工设备的场景下，依靠人力摇转输入扭矩，完成鲜肉块的切碎、绞挤成型作业，也可适配部分小型作坊处理软质食材、辅料的切碎工序，是民用食品加工器具里典型的人力驱动切削构件。从功能特性上看，该刀体采用四刃螺旋交错的布局设计，每片刃口都带有特定的扭转弧度，刃口边缘做了连续的切削斜面处理，工作时随主轴转动，刃口先对进料口落入的肉块做剪切分割，同时依靠曲面的推送作用，把初步切碎的肉料向出孔板方向挤压，配合出孔板的栅格结构完成最终的肉粒成型，四刃对称的结构能保证转动时的动平衡，避免手动摇转时出现卡滞、晃动感，降低操作的人力负荷。

　　设计过程中首先要匹配老式绞肉机的内腔安装边界，刀体中心的方孔尺寸严格对应绞肉机的传动方轴，保证扭矩传递无打滑，刀体的最大回转直径要和绞肉腔的内壁保留0.2-0.3mm的间隙，既避免转动时刀体蹭到腔壁造成磨损，又能减少腔壁残留的余料，提升食材的利用率；刃口的扭转角度经过反复适配，角度过大时推送力不足会造成堵料，角度过小时切削效率下降，摇转阻力会明显提升，最终选定的扭转角度能在人力输入的常规转速下，实现切削和推送的力平衡。

　　从外形尺寸来看，刀体整体的轴向厚度控制在适配绞肉腔刀位的安装空间内，安装后刀面与出孔板的端面保持贴合，避免肉料从缝隙处漏出未被充分切削，每片刃的端部做了小圆弧过渡，避免尖角在装配、使用过程中划伤操作人员，也能减少应力集中，提升刀体的抗扭强度，处理带少量筋腱的肉料时也不会出现刃口崩裂的问题。实际使用场景中，这类绞刀需要配合不同孔径的出孔板使用，更换出孔板就能调整最终肉粒的粗细，适配做肉馅、菜馅、酱料等不同的加工需求，因为是手动驱动的结构，刀体本身不需要考虑高速转动的动平衡精度冗余，但是对刃口的硬度和耐磨性有一定要求，一般采用冲压成型后淬火处理的工艺，保证长期使用刃口不会过快变钝。

　　结构设计上没有多余的复杂特征，整体为一体式结构，没有焊接、拼接的部位，避免食材残留到接缝处难以清洁，符合食品接触器具的卫生要求，曲面的过渡位置都做了圆角处理，没有清洁死角，使用后可以直接冲洗擦拭，不会藏污纳垢。在建模过程中，需要重点保证四个刃口的螺旋曲面一致性，对称度公差控制在0.1mm以内，否则转动时会出现偏磨，一侧刃口提前磨损，另一侧无法有效切削，中心方孔的位置度要和刀体的回转中心重合，避免安装后出现偏心，造成摇转时的卡顿；刃口的切削斜面角度统一，保证每个刃口都能均匀参与切削，不会出现单个刃口负荷过大的情况。这类老式结构的绞刀虽然现在电动绞肉设备已经非常普及，但在户外无供电场景、小型餐饮门店临时加工、家用少量食材处理的场景下依然有使用需求，结构简单可靠，故障率极低，不需要复杂的维护，只需要定期打磨刃口就能长期使用，其切削和推送一体化的结构思路，也可以沿用到小型电动切削设备的刀组设计中，通过优化刃口角度和曲面参数，适配更高转速的电动驱动场景，提升小型食材加工设备的切削效率。
