工字梁U型夹无开孔Unistrict通道连接结构

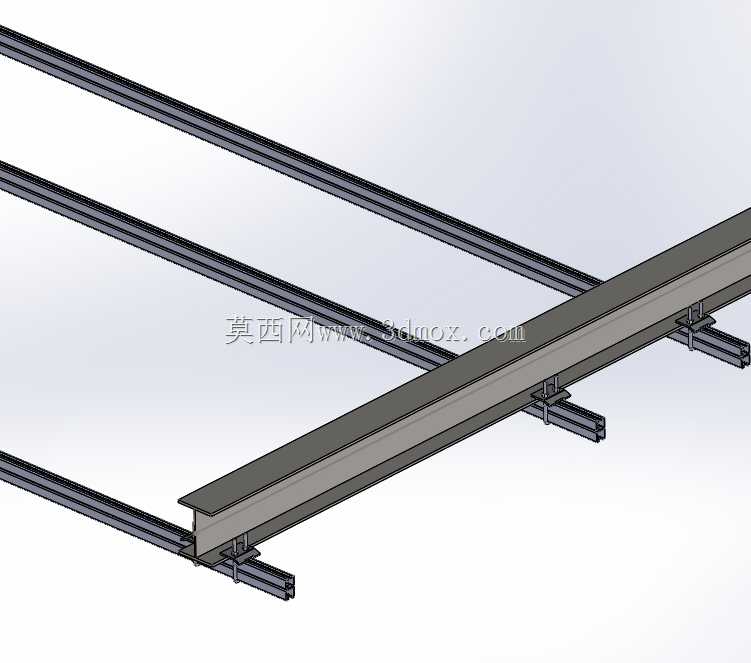

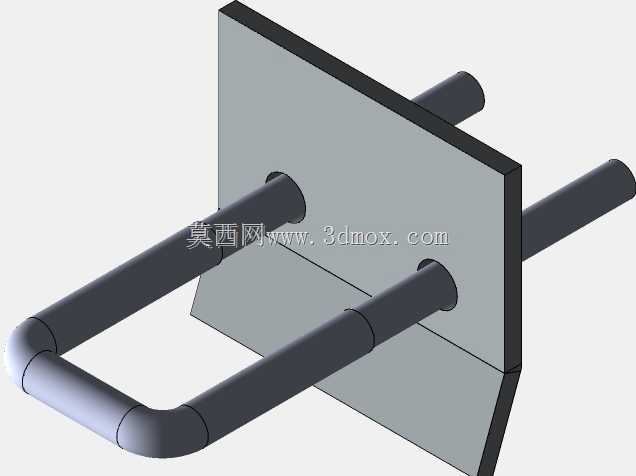

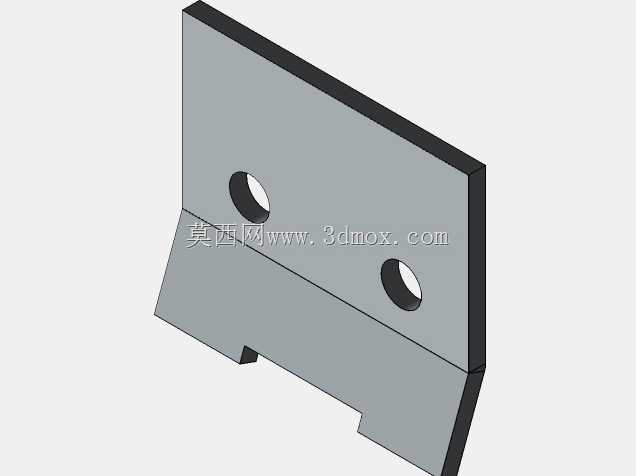

　　在工业厂房管线排布、仓储物流架空通道搭建、轻型设备吊挂支撑这类现场施工场景里，经常会遇到已架设完成的工字梁不允许动火开孔、不能破坏梁体原有防腐层与结构强度的工况，传统的梁面钻孔穿螺栓固定支架的方案完全无法适用，一旦违规在梁上开孔，不仅会削弱工字梁的截面抗弯抗剪性能，后期补做防腐也很难达到原厂工艺要求，留下长期的结构安全隐患。这套工字梁与Unistrict通道的U型夹固定结构，就是针对这类无开孔安装需求开发的连接方案，整套结构完全依托工字梁的翼缘外形做夹持固定，不需要在梁体任何位置做钻孔、焊接加工，安装全程只用常规手动工具就能完成，不会对原有梁体造成任何损伤。从结构设计逻辑来看，整套固定组件分为上下两个夹持段，上半部分的卡扣完全贴合工字梁下翼缘的上表面轮廓，下半部分的U型托件从翼缘下方兜住梁边，两侧通过锁紧螺栓施加预紧力，靠夹持面的静摩擦力与卡扣的机械限位共同承担下方通道的竖向荷载与水平窜动荷载，不需要依赖梁体的结构孔位传力。和传统的抱梁支架相比，这套结构的夹持面做了加宽处理，接触压强被分散到更大的梁面区域，不会因为局部应力集中压伤梁翼缘的漆面或者镀锌层，哪怕是薄壁轻型工字梁也能适用，不会出现夹变形的问题。下方连接的Unistrict通道是工业现场常用的线缆、轻型流体管路敷设载体，常规安装时需要在支撑梁上打固定孔，而这套连接结构在U型夹的下方直接预留了和Unistrict通道标准安装槽匹配的连接接口，夹持组件锁紧在工字梁上之后，直接把通道卡入接口就能完成固定，不需要额外做转接件加工，现场安装效率比传统打孔方案提升60%以上，后期如果需要调整通道的排布位置，只需要松开夹持螺栓就能沿着梁的长度方向滑动调整位置，调整到位后重新锁紧即可，不会在梁上留下任何安装痕迹。

　　从安装边界尺寸来看，这套U型夹适配的工字梁翼缘宽度覆盖了常规轻型厂房用10号到20号工字钢的尺寸范围，夹持组件的总高度不超过120mm，安装完成后梁底到通道顶面的净空距离控制在80mm以内，不会过多占用梁下的通行净空，对于层高有限的旧厂房改造项目尤其友好。在荷载设计上，单组U型夹的额定竖向承载能力可以满足常规线缆敷设通道、直径不超过50mm的轻型流体管路的吊挂需求，连接位置的水平抗剪能力可以抵御车间内常规通风气流、设备运行带来的微幅振动，不会出现长期使用后夹持松动滑移的问题。

　　设计过程中特意规避了需要现场配焊、配钻的工序，所有组件都是标准化预制件，螺栓规格统一为常规国标件，现场安装不需要配备专用的钻孔、焊接设备，哪怕是没有专业机加工能力的施工班组也能快速完成装配，同时后期拆卸维护时所有零件都可以完整拆除重复利用，不会产生废弃的焊接残留件，符合现场施工的节材要求。在实际应用场景里，这套结构不仅可以用于Unistrict通道的吊挂固定，更换下方的转接接口之后，也可以用于轻型传感器支架、小型设备走线槽、临时照明管线的架空固定，尤其适合旧厂房改造、生产线升级这类不能破坏原有建筑梁体结构的项目，避免了传统安装方案需要报建筑结构审批的繁琐流程，大幅缩短现场施工周期。

　　结构的受力路径经过反复校核，夹持力产生的摩擦力完全覆盖额定荷载的1.5倍安全系数，哪怕遇到现场临时的额外荷载冲击，也不会出现夹持失效滑落的问题，两侧的锁紧螺栓还配备了防松垫片，长期在有振动的车间环境里使用也不会出现螺栓回松的情况。和市面上常见的梁夹产品相比，这套结构的夹持面做了防滑齿纹处理，但齿纹高度控制在0.2mm以内，既可以提升接触摩擦力，又不会划伤梁面的防腐涂层，兼顾了连接可靠性与梁体保护的需求，安装完成后不需要对梁面做额外的防腐补涂作业，进一步减少了现场施工的工序。
