隐藏式壁挂马桶配套安装支撑钢架结构

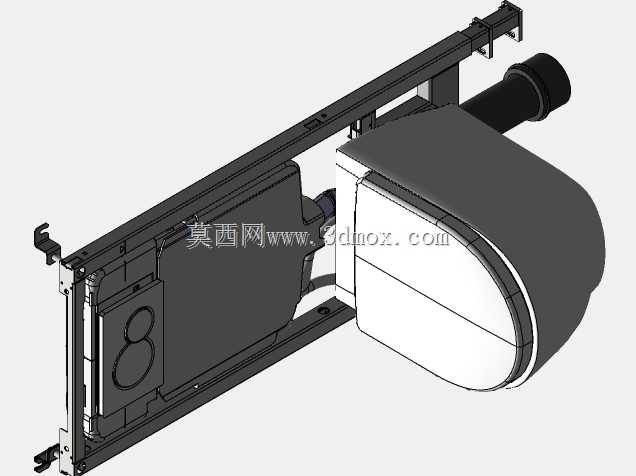

　　这套结构件是针对隐藏式壁挂马桶开发的墙体预埋支撑系统，核心应用场景是同层排水的住宅卫生间、酒店客房卫浴区、商用公共卫生间的壁挂式坐便器安装环节，解决传统落地马桶占用地面空间、卫生死角难清理、排水布局受限的痛点。从实际工程落地角度看，整套支撑钢架需要完全嵌入墙体预留的安装空腔内，安装前需核对墙体类型：如果是实心承重墙，可直接通过膨胀螺栓将钢架主立柱与墙体基面固定；如果是轻钢龙骨隔墙或空心砖墙，需要额外在钢架底部增加落地支撑脚，将马桶承重传导至地面结构层，避免长期使用后墙体受力变形导致马桶下沉移位。

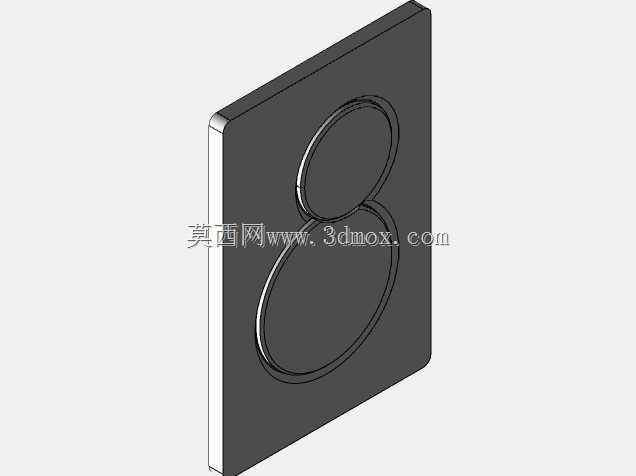

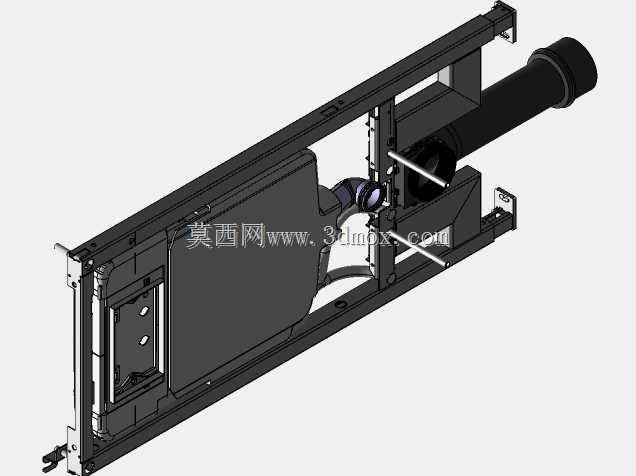

　　结构设计上，主框架采用冷轧钢板折弯成型的C型槽钢作为主受力梁，槽钢截面的卷边设计提升了构件的抗扭性能，相比同厚度的方管重量更轻，同时预留了沿长度方向的调节长槽，可适配不同坑距的马桶排污口对接需求，水平方向的调节行程覆盖180mm到230mm的常见坑距范围，垂直方向的高度调节范围可适配完成面高度400mm到450mm的马桶安装高度要求，满足不同年龄段使用者的坐姿舒适度需求。水箱部分采用吹塑成型的高密度聚乙烯腔体，外部包裹20mm厚的橡塑隔音棉，降低冲水时的水流噪音，进水阀与排水阀的安装位预留了标准的通用接口，可适配市面上多数主流品牌的水件配件，后期维护时无需砸开墙体，仅通过马桶冲水按钮的预留检修口即可完成水件更换与故障排查。

　　排污管采用90mm直径的PVC硬质管材，接口处预留了橡胶密封圈的安装槽，安装时需在密封圈表面涂抹硅基润滑脂，避免插接时橡胶圈移位导致的渗漏问题，排污管的角度设计为5度的向下倾斜角，保证冲水时污物可依靠重力顺利流入主排污管道，避免管道堵塞返味。钢架与马桶本体的连接部位采用两个M12的镀锌悬挂螺栓，螺栓的伸出长度可根据墙面瓷砖完成面的厚度进行调节，调节范围覆盖0到50mm的贴砖厚度，适配普通瓷砖、大理石、岩板等不同厚度的墙面装饰材料，螺栓根部设计了方形的防转卡位，安装时卡入钢架的预留方孔内，避免拧紧固定螺母时螺栓跟转导致的安装错位。

　　从安装边界来看，整套钢架的宽度为350mm，高度为1100mm，嵌入墙体的深度要求不小于180mm，安装前需在墙体预留对应尺寸的空腔，同时在空腔底部预留不小于100mm的检修空间，给水管道的接口预留位置在钢架左侧距地300mm高度处，采用4分的内丝接口，冷水管需预留足够的连接长度，避免后期接水时管道弯折影响水流量。钢架表面采用静电喷塑处理，涂层厚度控制在60到80微米，可适应卫生间高湿度的使用环境，避免长期使用出现锈蚀问题，所有焊接部位都经过打磨抛圆处理，没有尖锐的焊渣凸起，避免安装过程中划伤施工人员，也避免破坏预埋的给水管道隔音层。

　　在实际选型应用中，需要注意核对壁挂马桶的自身重量与承重要求，这套钢架的额定静承重为400kg，可满足常规成人使用的承重需求，不建议搭配额外的儿童座椅扶手等附加构件，避免超出承重范围。安装完成后需要先进行通水测试，检查水箱进水、排水是否顺畅，各连接部位是否存在渗漏，确认无问题后再进行墙面封板与贴砖作业，封板时需要在冲水按钮、马桶悬挂螺栓的位置预留对应的开孔，开孔尺寸需要比配件外径大5mm左右，预留出装饰盖的安装间隙，保证后期外观的整洁度。
