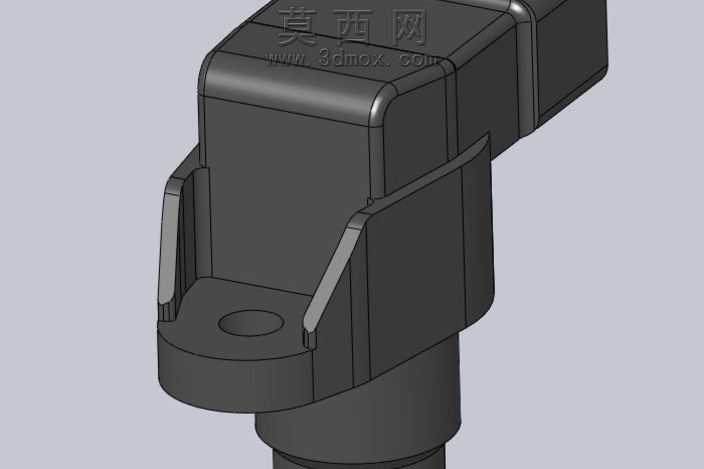

博世相位传感器三维结构设计模型

本模型为博世相位传感器的三维结构设计成果，采用SolidWorks软件完成全参数化建模，建模过程严格遵循工业传感器的实际生产尺寸规范，对产品的每一处结构细节都进行了1:1还原。模型主体采用一体化外壳设计，外壳部分通过拉伸、倒圆角、抽壳等特征命令构建，边角处的圆弧过渡处理既符合注塑成型的工艺要求，也能在实际使用中降低磕碰损坏的概率，外壳侧面的卡扣结构通过扫描、切除命令完成，卡扣的厚度、倾斜角度都经过参数校核，可实现与对接端的稳固卡接，无需额外紧固件即可完成装配。模型底部的安装基座设置有定位圆孔，可通过螺栓实现传感器在安装工位的精准固定，基座与主体外壳的衔接处做了加强筋结构设计，能够提升整体结构的抗振性能，适配车载等复杂工况的使用需求。上部的插接端结构按照标准接插件尺寸建模，内部的插针定位槽、密封槽结构都完整还原，可直观展示接插部位的配合关系。材质渲染方面，外壳部分赋予哑光黑色工程塑料材质，调整了材质的粗糙度、反光度参数，还原了玻纤增强PA材质的真实质感，安装基座部分的材质与外壳保持一致，接插端内部的金属接触件赋予金属镀层材质，提升了模型的真实感。设计过程中充分考虑了产品的装配逻辑，所有零部件之间的配合间隙都按照实际公差要求设置，既保证了结构的合理性，也为后续的工程出图、生产开模提供了可靠的三维数据参考，模型整体结构完整，无冗余特征，可直接用于装配验证、工况模拟以及教学演示等场景。
