起重吊装用单钩结构三维设计模型

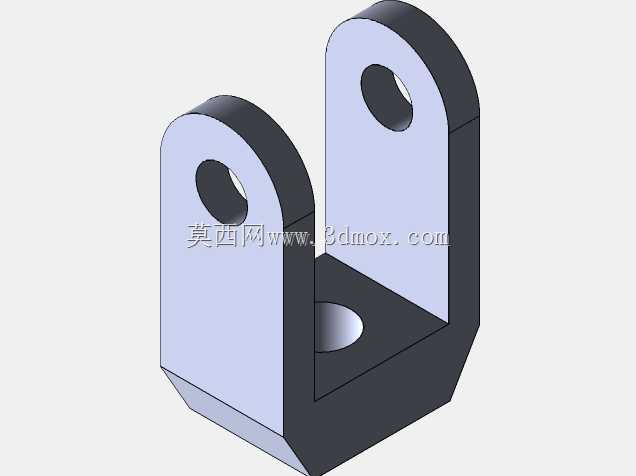

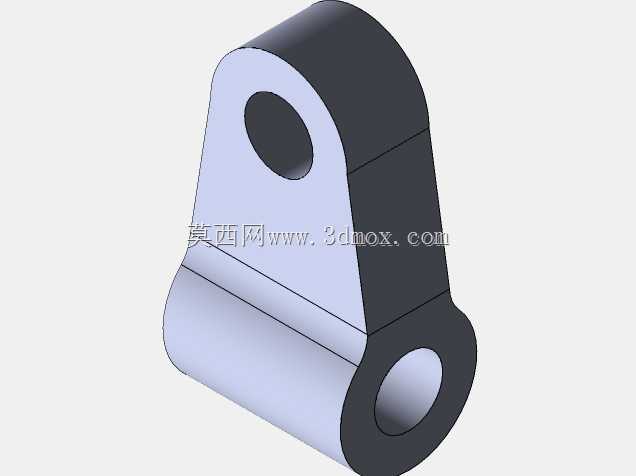

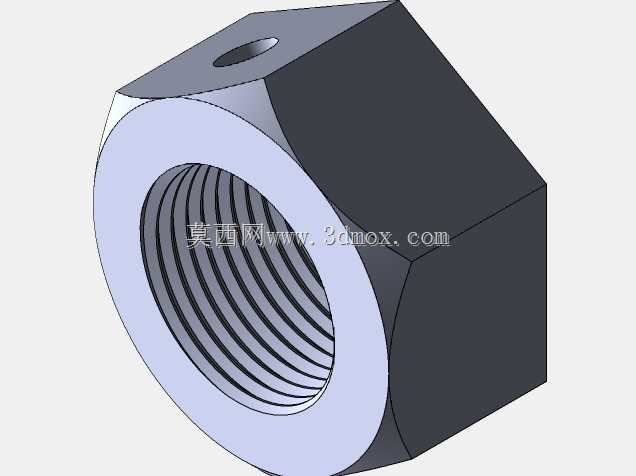

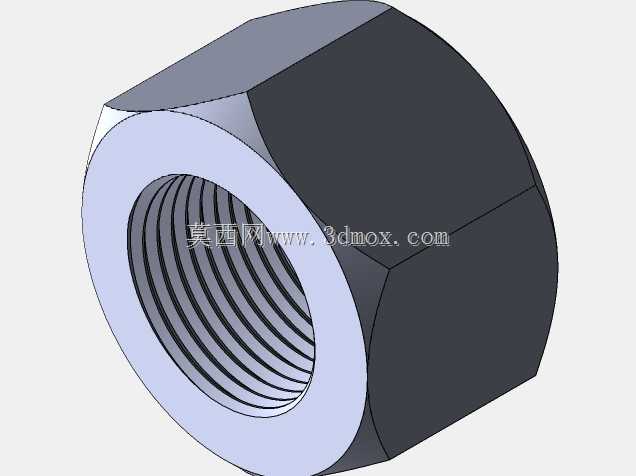

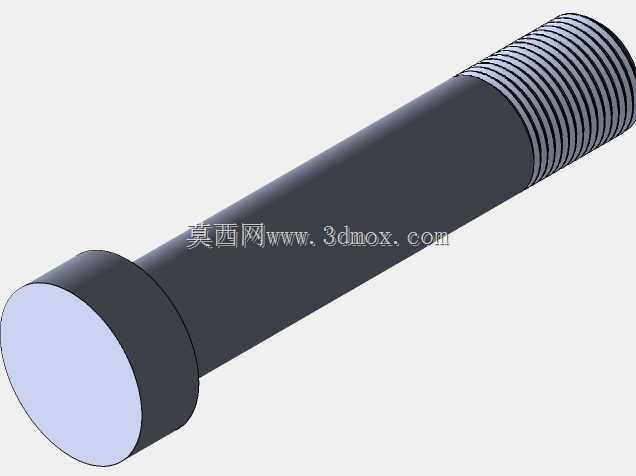

　　钩柄部分采用圆柱直杆结构，上部设置了一圈滚花防滑段，在钩体与吊钩横梁、推力轴承装配时，该段可增大装配过程中的摩擦力，方便操作人员手动调整钩体的周向角度，对准装配位，同时滚花段下方的定位轴肩可直接抵靠在轴承内圈端面，限定钩体向上的装配位移，避免作业过程中钩体向上窜动脱离安装位。从安装边界来看，钩柄的直径尺寸适配常规中小型起重设备的吊钩横梁安装孔，可直接匹配标准规格的推力调心滚子轴承与吊钩螺母，无需额外定制转接配件，安装时钩柄从横梁下方穿入安装孔，依次套入推力轴承、锁紧螺母，即可完成钩体与起升机构的连接，装配后钩体可绕自身轴线360度自由旋转，方便作业人员调整被吊物料的朝向，适配不同吊装工位的对位需求。在车间物料转运、重型设备安装、港口货物装卸这类常规起重作业场景里，单钩是应用频次最高的吊具终端承载部件，直接衔接起重设备的起升机构与被吊载荷，其结构合理性直接决定吊装作业的安全冗余与操作便捷性。这款单钩结构采用直柄带定位台的设计逻辑，钩身采用大曲率平滑过渡的弧形轮廓，钩尖做了内收式的防脱导向处理，作业时挂入吊索、卸扣等连接件时能顺着弧面自然滑入钩身承载区，避免挂接过程中出现卡滞、吊索滑出钩体的风险。

　　钩身的截面采用渐变式设计，靠近钩柄的直段部分截面尺寸最大，顺着钩身弧形向下延伸的过程中截面尺寸逐步收窄，到钩尖位置截面尺寸最小，这种变截面设计完全匹配起吊作业时钩身的应力分布规律——钩柄与钩身衔接的直段承受全部的竖直拉应力，同时还要承担吊索偏载带来的弯曲应力，更大的截面可有效降低该区域的应力集中系数，避免长期交变载荷下出现疲劳裂纹；而钩身弧形段的受力以拉弯复合载荷为主，顺着载荷传递路径逐步收窄截面，在保证结构强度满足额定载荷要求的前提下，尽可能降低钩体自身重量，减少起重设备的无效载荷占比。

　　在实际应用中，这类单钩可适配1吨到5吨区间的轻型起重作业场景，既可以安装在手动葫芦、电动葫芦上作为车间内工位间物料转运的吊具，也可以作为小型起重机、随车吊的配套吊具，用于建筑工地小型构件、仓储重型货箱、机加工车间重型工件的吊装转运。设计过程中，钩身的内弧曲率经过反复校核，保证挂入不同直径的吊索、卸扣时，吊索与钩身的接触区域始终处于弧面的中下部，避免吊索在起吊过程中顺着弧面滑向钩尖位置，同时钩尖的内收角度控制在15度左右，既不会因为角度过大导致挂接吊索时操作不便，也不会因为角度过小导致吊索受侧向力时从钩尖脱出。钩柄顶部的端盖结构采用过盈配合压装在钩柄顶端，可避免装配后轴承、螺母等部件受雨水、粉尘侵蚀，在户外作业场景下能有效降低连接部位的锈蚀概率，减少日常维护的工作量。从结构细节来看，钩身所有的棱边位置都做了R3到R5的圆角过渡处理，没有尖锐的加工棱角，一方面是避免应力集中提升结构的疲劳寿命，另一方面也能防止挂接吊索时尖锐棱角切割吊索的纤维层，延长钢丝绳、吊装带这类配套吊具的使用寿命。

　　不同于大吨位起重作业使用的双钩结构，这种单钩结构的自重更轻，挂接操作更便捷，在轻型吊装场景下的作业效率更高，同时结构零件数量少，除了钩体本身之外仅需配套标准件即可完成装配，后期维护时仅需定期检查钩身的磨损量、裂纹情况以及钩柄锁紧螺母的防松状态即可，维护成本远低于复杂结构的专用吊具。在建模过程中，钩身的弧形曲面采用扫掠特征生成，扫掠路径按照实际受力的最优曲率绘制，扫掠截面沿着路径按照应力分布规律做参数化缩放，保证整个钩身的应力分布均匀，不会出现局部应力过高的薄弱点；钩柄的滚花特征采用标准的网纹滚花参数建模，还原真实零件的表面结构，方便后续做装配干涉检查时验证滚花段与周边零件的间隙是否合理，避免装配时出现干涉问题。
