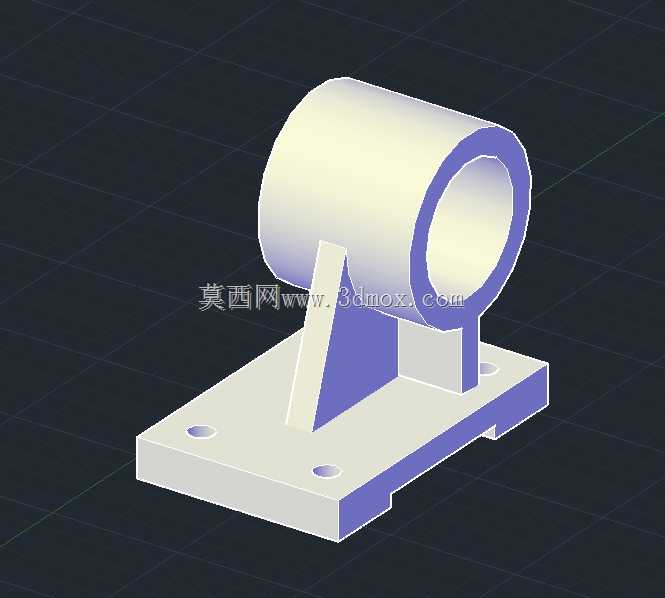

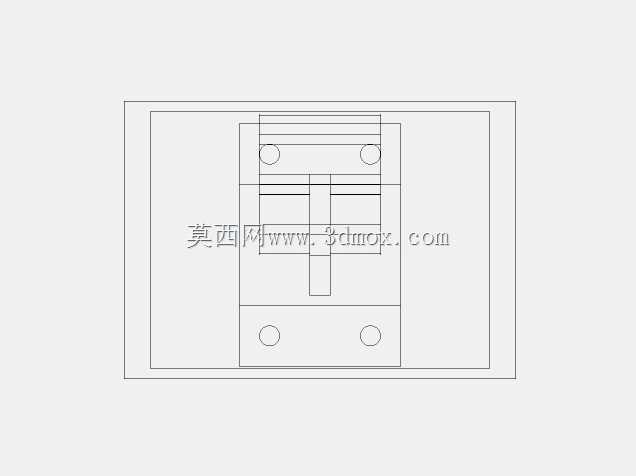

带安装底座的筒形支撑支座结构

这类带安装底座的筒形支撑支座，在轻工输送线、小型物料分拣设备的侧装导向辊组中应用十分普遍，日常产线运维里经常能见到同结构的替代件，很多现场技改的时候也会参照这类结构做适配修改。从实际使用场景来看，这个构件的核心作用是为穿设在筒体内的转动轴、导向杆提供稳定的径向支撑，同时通过底部的安装板实现与设备机架的快速固定，避免支撑部位在设备长期运行中出现偏移、晃动的问题。

看结构设计的细节，筒体部分采用等壁厚的空心圆柱结构，内壁预留的加工余量可以适配不同直径的配套轴套，不需要额外做扩孔加工就能兼容常规规格的滑动轴承或者滚动轴承外圈安装，筒体的端面做了微小的倒角处理，装配的时候不会刮伤轴套的密封件，也能减少装配对位的难度。底部的安装板是带两个安装孔的平板结构，两个孔的中心距按照常规型材机架的安装孔位做了匹配设计，安装板的底面做了铣平处理，和机架面贴合的时候不会出现间隙，能保证支撑的垂直度，安装板侧边的凸台结构是为了避让机架上的焊接凸起或者拼接缝隙，避免安装时出现虚位。

连接筒体和安装板的加强筋采用三角形斜撑结构，筋板的厚度和筒体壁厚保持一致，既不会因为筋板过厚导致注塑或者铸造的时候出现缩孔缺陷，也能提供足够的抗扭、抗弯强度，当筒体受到径向载荷的时候，筋板可以把受力均匀传递到底部安装板的整个平面，避免应力集中在筒体和底板的连接焊缝或者结合面上，延长构件的使用寿命。从安装边界来看，整个构件的总高度控制在常规侧装支撑的常用尺寸范围内，筒体的中心高度和配套导向辊的安装高度匹配，安装板的外轮廓尺寸不会超出机架型材的安装面，不需要额外在机架上焊接延伸板就能直接固定，两个安装孔的孔径适配常用的内六角螺栓规格，现场安装的时候不需要准备特殊规格的紧固件。

在实际设计这类构件的时候，首先要确认的是筒体的内孔直径和需要支撑的轴径匹配，同时要计算筒体的悬臂长度，当悬臂长度超过筒体直径1.5倍的时候，就要适当加厚筋板或者增加筋板的数量，避免运行过程中出现共振。另外安装板上的安装孔位置要和机架的T型槽或者预留孔位对齐，孔边到安装板边缘的距离要满足螺栓安装的扳手空间，不然现场装配的时候会出现螺栓无法拧紧的问题。这类支撑构件如果用在有粉尘或者喷淋的工况下，筒体的内孔两端可以加装防尘密封圈的安装槽，不需要改动整体结构就能提升防护等级，适配更多复杂的生产场景。很多时候现场维护更换这类零件，不需要复杂的测绘，只要确认筒体中心高、安装孔中心距、内孔直径这几个核心参数，就能快速加工出替换件，减少设备停机的时间。
