注塑成型用型腔组件工装结构设计

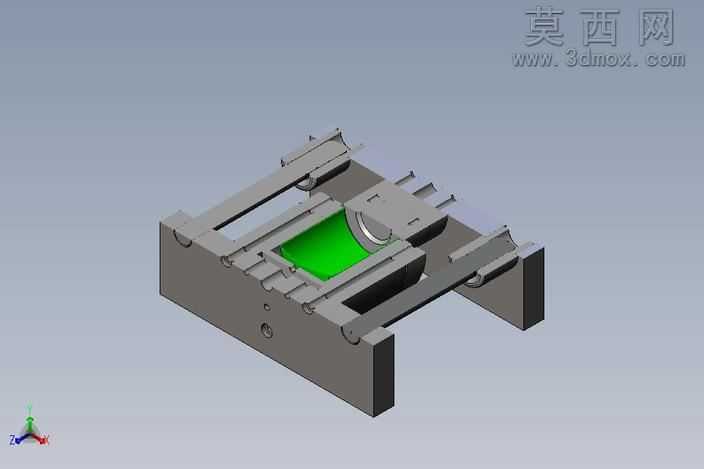

本模型为注塑成型工序配套的型腔组件工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工公差配合标准，对各装配位的尺寸链进行了完整校核，确保各部件组装后无干涉、定位精度满足生产要求。模型主体采用灰铸铁材质的基座框架，框架两侧设置对称的导向滑槽结构，滑槽内壁做了耐磨面的材质区分设计，模拟实际生产中高频滑动工况下的表面强化处理工艺；中间核心成型区域采用高亮绿色的耐温合金材质模拟，对应注塑工序中与高温熔融料直接接触的型腔镶件，镶件周边设置了多组定位销孔与紧固螺孔，孔位与基座框架的安装位完全对应，可实现镶件的快速拆装更换，适配不同规格产品的成型需求。建模过程中对工装的开合导向结构做了运动仿真验证，两侧的滑动压块沿滑槽移动时可实现对型腔镶件的侧向锁紧，压块端部设置的圆弧过渡结构可避免合模过程中出现刚性碰撞，压块与基座之间的连接轴采用间隙配合设计，预留了润滑脂存储的微小间隙，模拟实际工装的维护保养需求。整体结构设计兼顾了成型精度与拆装便捷性，基座底部设置的两组定位销孔可将整个工装快速固定在注塑机工作台面，侧边的连接耳结构可对接注塑机的开合模驱动机构，无需额外制作转接件即可完成上机安装。渲染阶段采用工业级写实渲染参数，金属材质的粗糙度、反光度参数均按照实际金属加工表面效果调整，导向滑槽的加工纹理、型腔镶件的抛光表面效果都做了对应的材质贴图处理，整体光影效果可直观呈现工装的装配关系与结构细节，为后续的工程图导出、加工工艺编制提供了清晰的三维参照，也可作为同类工装设计的结构参考模板，帮助设计人员快速完成同类型成型工装的结构优化与参数调整。
