冲压成型工装夹具三维结构设计

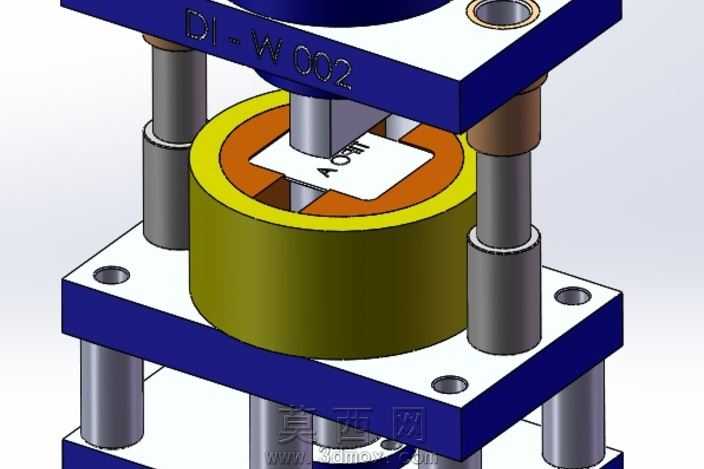

本作品为冲压成型类工装夹具的三维建模设计，采用SolidWorks完成全参数化建模，整体结构采用四柱导向式经典布局，建模过程中严格遵循机械设计公差配合规范，对每一个零部件的尺寸参数进行关联约束，保证后续修改时整体结构的联动性。渲染阶段采用实体渲染模式，对不同功能的零部件赋予差异化材质：上下安装板采用深蓝色烤漆金属材质，直观区分安装基准结构；导向立柱采用抛光不锈钢材质，体现导柱的高精度加工属性；中部成型模腔采用黄铜色金属材质，区分成型工作区域；冲压冲头采用亮面模具钢材质，突出工作执行部件的属性。结构设计上，上下两块平行安装板通过四根对称分布的导柱实现精准导向，导柱与安装板之间设置轴套配合结构，保证上下模合模过程中的同轴度，避免冲头与模腔出现偏磨问题；中部的环形模腔为工件成型的容纳区域，冲头垂直对准模腔中心，合模时可对放置在模腔内的片状工件完成压型作业，模腔侧壁设置定位台阶，可实现工件的快速放置定位，无需额外找正。设计思路围绕小尺寸片状零件的压合成型需求展开，整体结构紧凑，导向精度高，各零部件均采用标准化参数设计，导柱、安装板、紧固件均可选用标准件，降低后续加工制造成本；建模过程中完成了静态干涉检查，验证合模全行程内各部件无运动干涉，结构运动逻辑通顺，可直接用于后续的工程图导出与加工生产参考，也可作为同类小型冲压工装设计的参考模板，适配小批量五金零件的压型、冲裁、铆合等加工场景。
