方形圆形六角形冲压对位工装结构

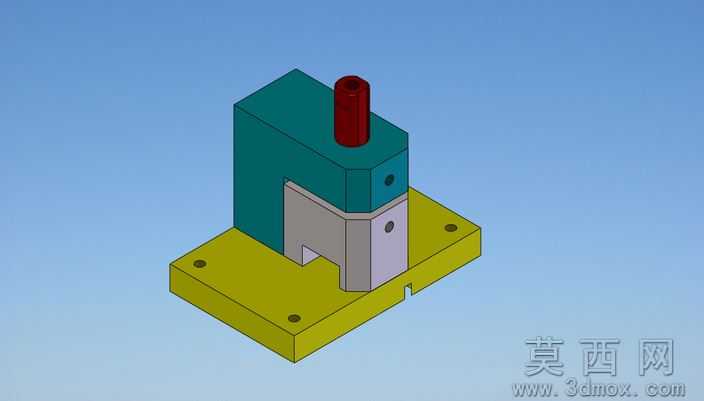

该三维模型采用SolidWorks软件完成全参数化建模，整体结构遵循冲压工装的功能逻辑进行模块化拆分设计，建模过程中对各零部件的装配约束关系做了精准定义，可实现无干涉的装配运动模拟。模型整体分为底座、主体安装座、冲压导向柱、对位成型块四个核心模块，底座采用带安装孔的板式结构，四个角点预留的沉头孔可实现工装在冲压设备工作台面上的快速固定，底座侧边开设的定位槽可适配生产线的定位销，实现工装的快速换装对位。主体安装座采用L型一体式支撑结构，建模时对安装座的壁厚做了均匀化处理，既保证结构刚性，又可控制整体重量，安装座与底座之间通过凸台定位、螺栓锁紧的方式连接，装配精度可控制在0.02mm以内。顶部的红色冲压导向柱采用圆柱式导向结构，与安装座内部的导向孔采用间隙配合设计，建模时预留了润滑槽的结构位置，可保证长期冲压作业过程中的导向精度，避免出现卡滞、偏磨的问题。中部的对位成型块采用分体式拼接结构，可根据加工需求更换不同的成型端头，分别适配方形、圆形、六角形的工件冲压对位需求，成型块与安装座之间通过侧向锁紧销固定，更换过程无需拆解整个工装，可大幅提升换型效率。渲染阶段采用了工业级材质表现方案，底座赋予氧化发黄的碳钢材质，添加了轻微的磨损纹理模拟实际使用的工况质感，主体安装座赋予喷塑青绿色金属材质，表面设置细微的颗粒质感还原真实喷塑层的漫反射效果，导向柱赋予烤漆红色金属材质，成型块根据不同功能面分别赋予磨砂金属、光亮金属的材质属性，灯光采用三点布光方案，主光源从斜上方45度投射，补光弱化结构阴影，轮廓光勾勒工装的边缘线条，最终渲染效果可清晰展示各部分的结构层次与装配关系。设计过程中充分考虑了工装的通用性与维护性，所有易损件均采用标准化尺寸设计，可直接采购标准件替换，整体结构紧凑，占用工作台面空间小，适配多数中小型冲压设备的安装参数，可满足小批量多品种的冲压加工对位需求。
