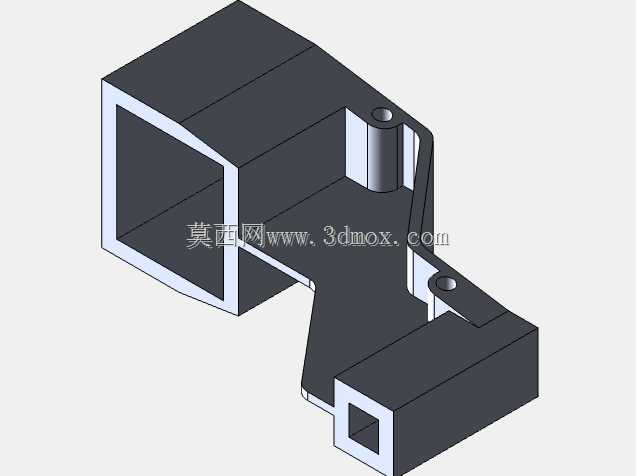

在工业流体管路系统的减压阀组装配场景中,这类异形焊接构件是实现阀件与不同通径管路、安装基座刚性连接的核心承载部件,常见于化工流体输送、车间压缩空气管网、液压动力站的减压阀安装工位,用来解决标准法兰无法适配的非正交管路走向、狭小安装空间的固定需求,避免管路应力直接作用在减压阀本体上,延长阀件的密封件使用寿命。从实际使用工况来看,该构件需要同时承担三个方向的连接功能:大尺寸方腔端用来对接减压阀的方形出口流道,内壁做了贴合阀口的止口设计,装配时配合密封垫可以实现端面密封,避免带压流体从衔接处渗漏;斜向延伸的臂状结构是主要的承力段,两个带通孔的凸台用来穿装固定螺栓,将整个构件连同减压阀锁定在安装支架或者设备壁板上,凸台的沉孔设计可以让螺栓头完全埋入结构内,不会和周边的管路、护罩产生运动干涉;小尺寸方腔端用来对接下游的支路管路,通径尺寸匹配支路的流量需求,流道内壁做了顺滑过渡处理,减少流体经过时的压损,避免出现紊流引发的管路振动。
设计这类焊接构件的时候,首先要核对减压阀的安装接口尺寸,包括大端方腔的内轮廓边长、端面到安装凸台的中心距,确保和阀件的接口完全贴合,不会出现装配错位导致的密封失效;其次要核算安装臂的截面厚度,根据管路的工作压力、振动幅值来调整板材的壁厚,避免长期承压后出现结构变形,两个安装孔的位置要匹配现场安装基座的孔位,孔间距公差控制在±0.1mm范围内,保证螺栓可以顺利穿装;焊接工艺上采用的是满焊连接,所有拼接焊缝都做了连续焊处理,焊后进行去应力退火,避免焊接残余应力导致构件在使用过程中出现开裂,流道侧的焊缝还要做打磨抛光处理,去除焊瘤、飞溅,防止流体冲刷时产生冲蚀磨损。
从安装边界来看,该构件的整体外轮廓要适配减压阀周边的预留空间,大端外边缘到小端端面的直线距离要控制在安装空间允许的范围内,安装臂的弯折角度要避开周边的其他管路、操作手柄,保证减压阀的调压旋钮有足够的操作空间,不会被构件本身或者周边部件遮挡;构件的重量也要控制在合理范围内,避免单端承重过大导致减压阀接口出现受力变形,和管路对接的端面要做平面度处理,平面度误差不超过0.05mm,保证密封垫受压均匀。
实际装配过程中,这类构件可以替代多个标准弯头、法兰的拼接组合,减少管路的连接点数量,降低泄漏风险,同时整体焊接的结构刚性更强,在有振动的工况下不会出现接头松动的问题,适合在工况相对复杂、安装空间受限的减压阀组中使用,设计时还要预留一定的加工余量,焊接完成后再对安装孔、对接端面进行二次机加工,消除焊接变形带来的尺寸误差,保证装配精度。
