3V测地圆顶多面体线框结构设计

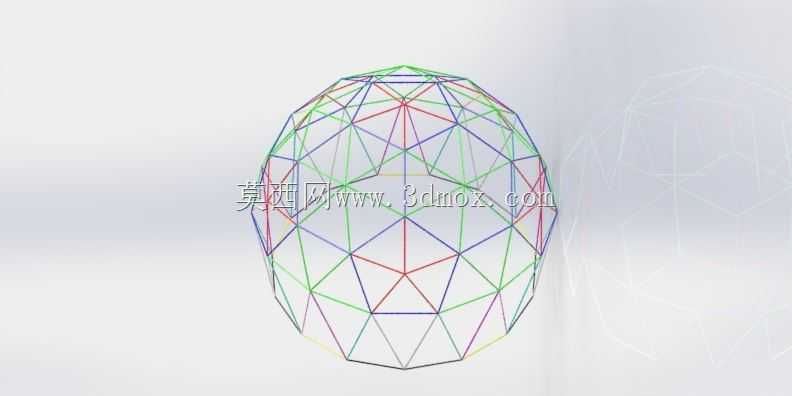

　　在大跨度无柱空间的围护结构选型中，测地圆顶结构凭借其优异的受力特性与空间利用率，一直是场馆、仓储、特种装置壳体的优选方案之一，本次呈现的3V测地圆顶线框结构，正是基于测地几何原理构建的空间网格体系。不同于常规的肋环型穹顶，3V频次的测地分割将球面拆解为尺寸趋近一致的三角形单元，所有杆件的长度规格被控制在极小的偏差范围内，这一特性直接降低了构件加工与现场拼装的难度，也让整体结构的应力分布更为均匀，不会出现局部杆件应力集中的问题。从实际应用场景来看，这类结构既可以作为小型天文观测台的围护穹顶，也可用于常压储罐的顶部封头支撑骨架，甚至在临时装配式展棚、特种雷达罩的结构设计中，都能见到同类型网格构造的身影。

　　设计过程中首先要确定球面的基准半径，这一参数直接决定了整体结构的占地边界与内部净空，在确定分割频次为3V后，需要通过测地投影算法将正二十面体的面域映射到目标球面上，每一个大三角形面会被进一步细分为9个更小的三角形单元，所有网格节点均严格落在基准球面上，保证了成型后曲面的顺滑度。线框建模阶段特意保留了CUVRE引导线的构造逻辑，这些引导线并非装饰性线条，而是构件加工时的弯管基准、现场拼装时的定位参照，顺着引导线的走向可以快速完成相邻杆件的对位，减少现场放线的工作量。

　　从安装边界来看，该圆顶结构的底部为正多边形环梁接口，所有底部节点的坐标均经过统一校准，可直接与下部的支撑环梁通过螺栓节点连接，不需要额外做过渡连接件。结构的杆件连接节点均采用铰接设计，这一设计思路既符合测地穹顶的受力特性——主要承受轴向力，也能抵消温度变形带来的附加应力，避免在温差较大的使用环境下出现节点开裂或杆件屈曲的问题。不同于实体壳体结构，这种线框式的网格构造预留了充足的面层安装空间，不管是铺设透明采光板、金属屋面板还是特种透波材料，都可以直接在三角形网格的框格上固定附属构件，不需要额外增设次龙骨。

　　在结构受力层面，三角形网格的先天稳定性让整个穹顶不需要设置内部支撑柱，就能覆盖较大的跨度，当外部荷载作用在穹顶表面时，荷载会沿着三角形杆件快速传递到底部环梁，再由环梁分散到下部支撑结构上，杆件主要承受轴向拉压力，材料的力学性能可以得到充分发挥，相比同跨度的其他穹顶结构，整体的用钢量能降低两成左右。建模过程中对所有杆件的夹角做了统一优化，避免出现过小的夹角导致节点加工难度上升，所有节点的连接面都经过法向校准，保证杆件安装时不会出现憋劲的情况，每一段杆件的端部切割角度都和相邻网格面的法向匹配，现场拼装时不需要二次修切就能完成对接。

　　这类线框模型在结构设计阶段的作用十分关键，通过线框模型可以快速提取每一段杆件的长度、两端夹角、节点坐标，直接导出构件加工清单，也可以导入有限元分析软件中做荷载模拟，验证不同风荷载、雪荷载下的结构变形量，提前优化杆件的截面规格。不同于带实体面的模型，纯线框的构造可以让设计人员更清晰地观察内部的网格走向，检查是否存在杆件碰撞、节点错位的问题，尤其是在3V频次的分割下，很容易出现局部网格不对称的问题，通过引导线的参照可以快速修正偏差，保证整个结构的几何精度。

　　从实际使用的角度出发，这种测地圆顶的内部空间没有多余的立柱遮挡，空间利用率比传统的坡屋顶、拱顶结构高出不少，不管是作为设备的防护壳体，还是作为建筑的顶部围护，都能很好地满足使用需求。线框结构本身的自重较轻，对下部支撑结构的荷载要求更低，在一些地质条件较差的区域，这种轻量化的穹顶结构优势更为明显，不需要做过于厚重的基础就能完成安装。同时，标准化的三角形构件可以实现批量预制，现场只需要按照编号拼装即可，施工效率远高于传统的现浇穹顶结构，也能大幅降低施工过程中的安全风险。
