工字钢梁柱焊接连接节点结构设计

　　在工业厂房、重型设备支撑框架、大跨度仓储货架的钢结构搭建场景中，梁柱连接节点的力学性能直接决定了整体结构的抗剪、抗弯与抗疲劳能力，本次呈现的焊接连接结构，正是针对这类重载支撑场景设计的刚性连接方案。不同于螺栓连接需要预留安装间隙、存在长期使用后松动风险的特性，该焊接节点通过全熔透焊缝搭配角撑板加强的形式，实现了立柱与横梁的刚性固结，能够有效传递竖向荷载带来的弯矩与水平方向的剪力，避免节点位置出现应力集中导致的结构失效。

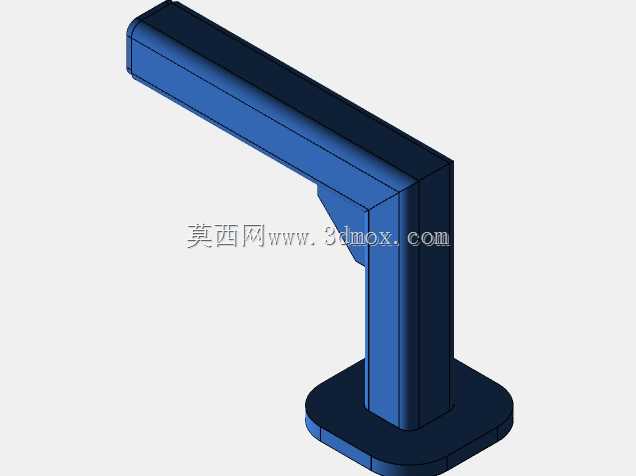

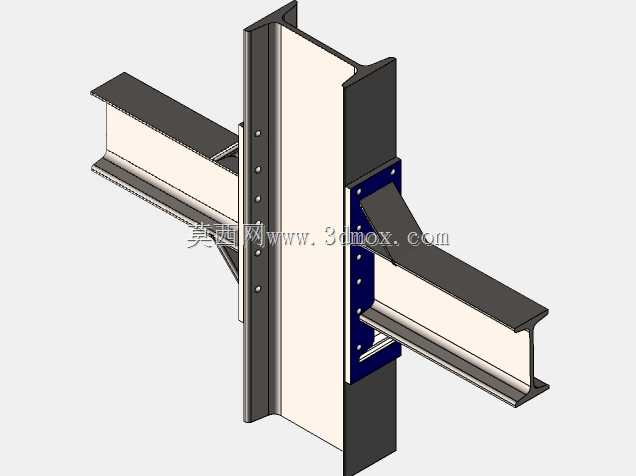

　　从结构设计逻辑来看，该节点选用标准热轧工字钢作为梁柱主材，工字钢自身的截面特性决定了其在强轴方向具备优异的抗弯承载能力，适合作为竖向承重立柱与横向承载梁的基材。在连接位置的处理上，设计时并未直接将横梁翼缘与腹板直接焊接在立柱翼缘表面，而是在横梁上下翼缘对应位置增设了三角形角撑板，角撑板一侧与立柱翼缘满焊，另一侧与横梁翼缘、腹板形成围焊结构，这种设计能够将横梁端部的集中应力分散到更大的接触面积上，避免焊缝位置因局部应力过高出现撕裂。同时在横梁与立柱连接的腹板位置，增设了带螺栓孔的连接垫板，垫板预先与立柱翼缘焊接固定，既可以在现场拼装时起到临时定位的作用，也能在焊接完成后补充腹板位置的抗剪承载能力，抵消横向水平荷载带来的剪切作用力。

　　在焊缝设计层面，该节点对不同位置的焊缝形式做了明确区分：立柱与角撑板的连接位置采用全熔透坡口焊，保证焊缝强度与母材等强，能够传递立柱与横梁之间的主要弯矩；角撑板与横梁翼缘的连接采用角焊缝，焊脚尺寸根据横梁翼缘厚度匹配，避免焊脚过大导致的焊接变形累积；横梁腹板与垫板的连接则采用双面角焊缝，补充腹板位置的抗剪承载力，同时在所有焊缝的起止位置设置了引弧板标识，避免弧坑裂纹出现在焊缝受力核心区。针对焊接变形的控制，设计时预先考虑了焊接收缩余量，在梁端与立柱接触的位置预留了1-2mm的焊接收缩间隙，避免焊接后横梁长度方向出现尺寸偏差导致整体框架拼装错位。

　　从安装边界与尺寸适配角度来看，该节点适配的工字钢型号可根据实际荷载需求调整，常规应用场景下选用的立柱工字钢截面高度范围在200-400mm之间，横梁工字钢截面高度为立柱截面高度的0.6-0.8倍，保证梁柱线刚度比处于合理区间，避免节点出现强梁弱柱的不利受力状态。角撑板的厚度与横梁翼缘厚度保持一致，三角形角撑板的直角边长度不小于横梁翼缘宽度的1.2倍，保证应力扩散的有效范围。安装时需要先将垫板与角撑板预先焊接在立柱对应标高位置，焊接时采用对称焊接工艺，避免单侧焊接导致立柱出现弯曲变形，待预装部件焊接完成并校正垂直度后，再吊装横梁就位，先完成腹板与垫板的定位焊，校正横梁水平度后再依次焊接翼缘与角撑板的连接焊缝，所有焊缝完成后需要做磁粉探伤检测，确保无焊接缺陷。

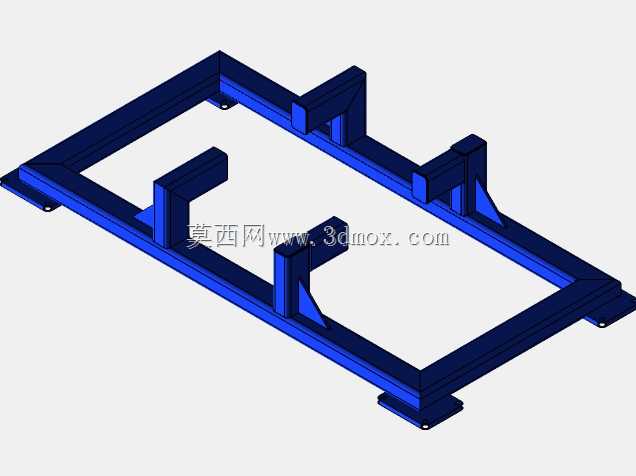

　　在实际工程应用中，这类焊接节点多用于承受静载为主的钢结构框架，比如重型设备的底部支撑机架、厂房内部的操作平台承重框架、仓储系统的高位货架立柱与横梁连接，相较于螺栓连接节点，其整体刚度更大，在长期重载作用下的变形量更小，不需要定期做螺栓紧固维护，但对现场焊接施工的工艺要求更高，需要焊工具备相应的资质才能保证焊接质量。设计过程中通过三维建模的形式预先模拟了所有部件的装配关系，检查了焊缝位置的操作空间，避免出现现场焊接时焊枪无法到达作业位置的问题，同时对所有焊接位置的焊道排布做了预先规划，减少了现场焊接的返工概率。
