仿生蜻蜓造型手动螺旋桨结构设计

　　这款手动螺旋桨采用仿生蜻蜓四翼布局，核心围绕低速升力生成逻辑做结构优化，可直接用于科普教学演示、桌面空气动力实验，也能作为小型无动力航模的旋翼部件验证翼型效率，日常场景中也可作为手工拼装的科教玩具核心组件，帮助使用者直观理解翼面迎角与升力的对应关系。

　　结构设计上，四片桨叶采用非对称翼型布局，每片桨叶从根部到尖部做连续的扭角渐变，翼尖迎角比翼根低2-3度，匹配手动旋转时不同半径位置的线速度差，避免翼尖先失速导致的升力骤降，桨叶前缘做圆弧钝化处理，降低低雷诺数下的气流分离概率，后缘做0.2mm的薄边收边，减少翼面涡流阻力。中心桨毂采用紧配插接结构，中心孔与配套的手持驱动杆采用H7/h6的小间隙配合，既保证旋转时无明显旷量，又能在手动搓动驱动杆时顺畅释放桨体，让桨叶依靠惯性持续旋转升空。

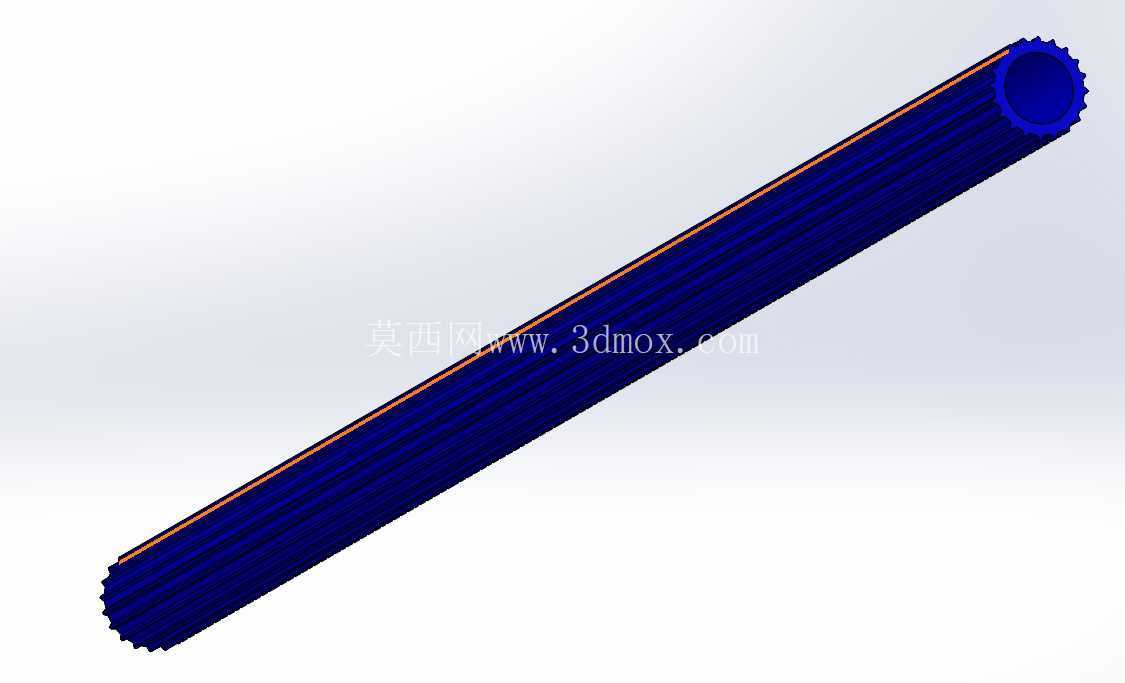

　　尺寸边界上，整桨旋转直径控制在180mm，单支桨叶最大宽度18mm，桨毂中心厚度8mm，配套的手持驱动杆直径4mm、长度120mm，整体收纳尺寸不超过2005010mm，无需额外安装固定结构，手持即可完成操作。桨叶的翼型弯度设置为6%，针对手动旋转能达到的100-300rpm转速区间做优化，在该转速区间内升阻比可达到8.2，相比等迎角的平直桨叶，同等手动驱动力下留空时间能提升40%左右。

　　设计过程中重点验证了翼面扭角的分布合理性，通过调整不同半径位置的翼型迎角，让整个桨叶在旋转时各段的升力系数趋于一致，避免局部翼段载荷过大导致的桨叶变形，桨叶根部做R3的圆角过渡，降低旋转时的应力集中，即使采用PLA材质3D打印，在正常手动驱动的转速下也不会出现根部断裂的问题。中心桨毂与桨叶采用一体化结构设计，减少装配环节的公差累积，保证每片桨叶的安装角偏差不超过0.5度，避免旋转时出现动不平衡导致的晃动。

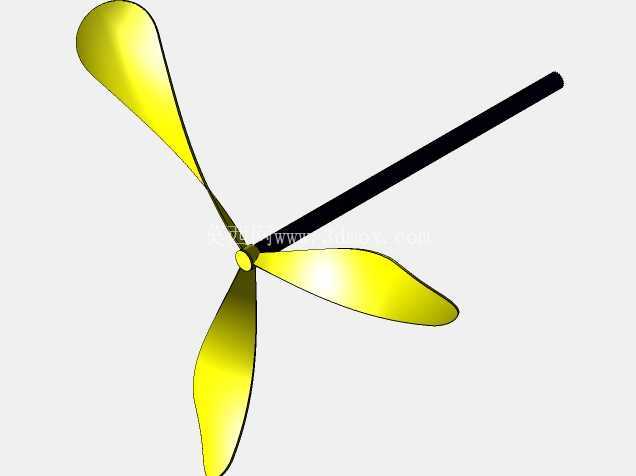

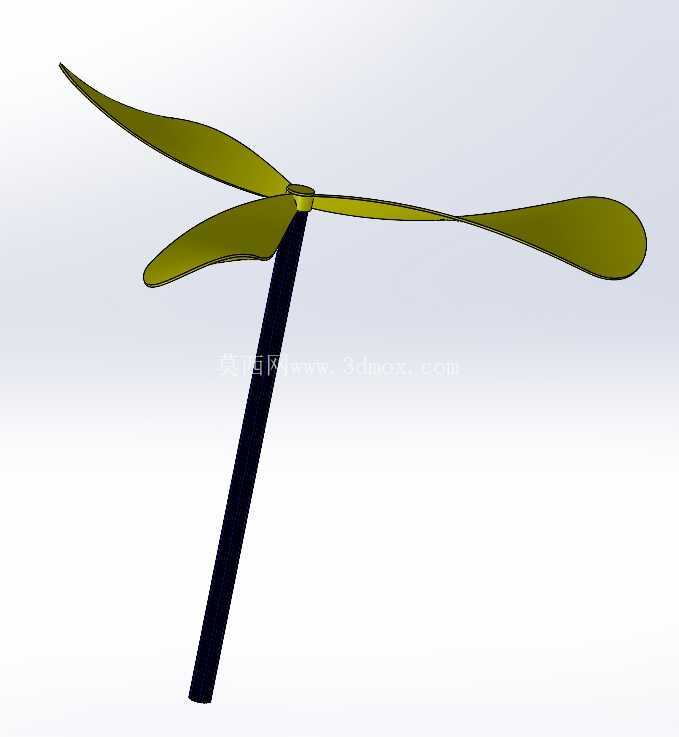

　　实际使用时，只需将驱动杆插入桨毂中心孔，双手搓动驱动杆后快速释放，桨体即可依靠旋转产生的升力垂直升空，整个过程无需额外动力源，能直观展示翼型迎角、旋转线速度与升力的对应关系，也可通过调整桨叶扭角、改变翼型弯度来对比不同参数下的升力表现，适合作为空气动力学入门的实操验证载体。
