电梯配重框架结构设计

　　在垂直升降运输系统的结构组成里，配重框架是承担对重块承载、导向约束、运行限位的核心承载构件，其结构合理性直接关系到升降设备的运行平稳性、噪音控制水平与长期服役可靠性。这类构件的应用场景覆盖曳引式乘客电梯、载货电梯、建筑施工升降机等各类依靠曳引传动实现垂直输送的设备，核心作用是平衡轿厢侧的自重与额定载荷重量，降低曳引主机的输出扭矩需求，同时在运行过程中沿导轨做垂直往复运动，保证对重系统的运动轨迹始终处于设计允许的偏差范围内。

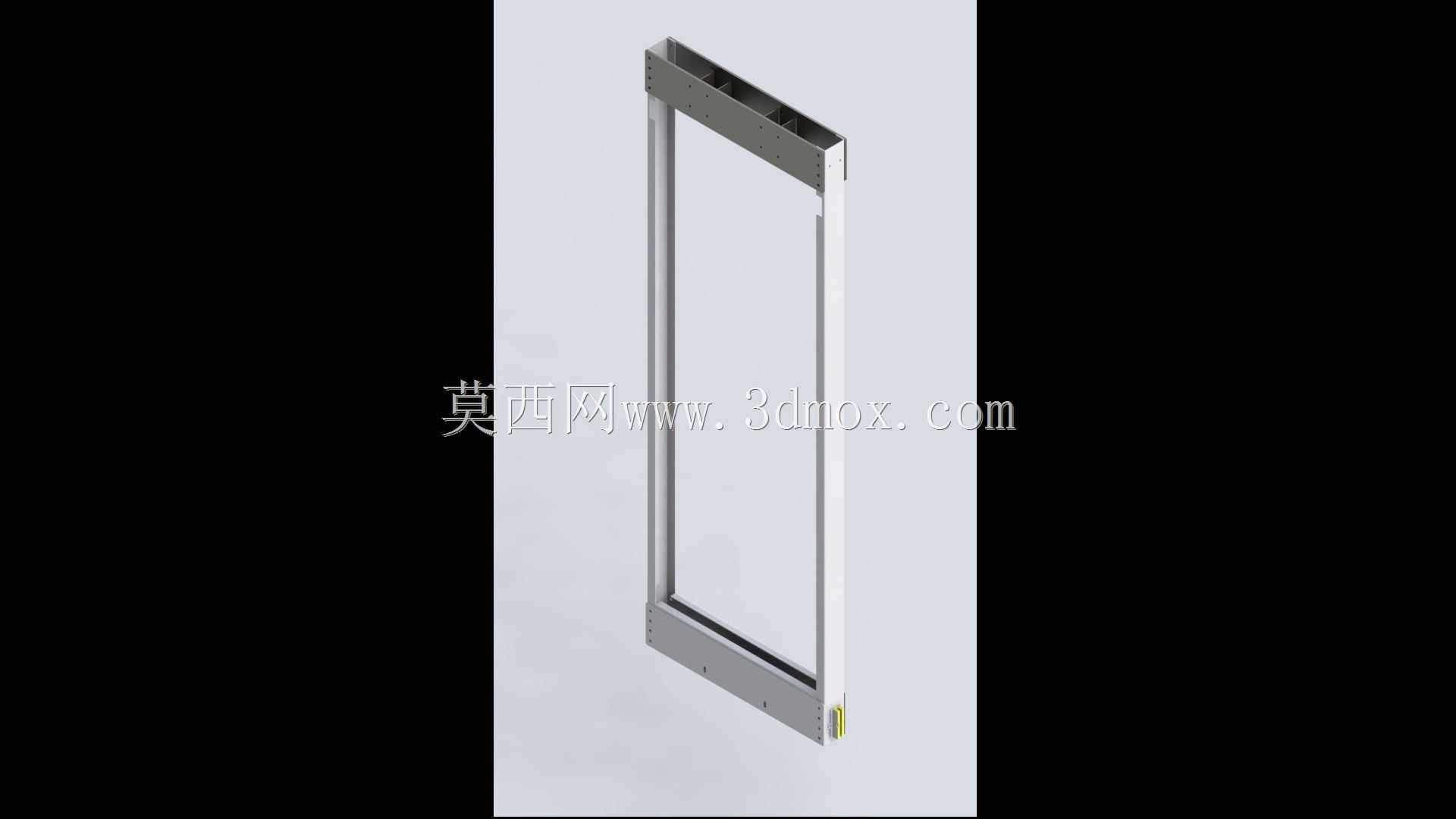

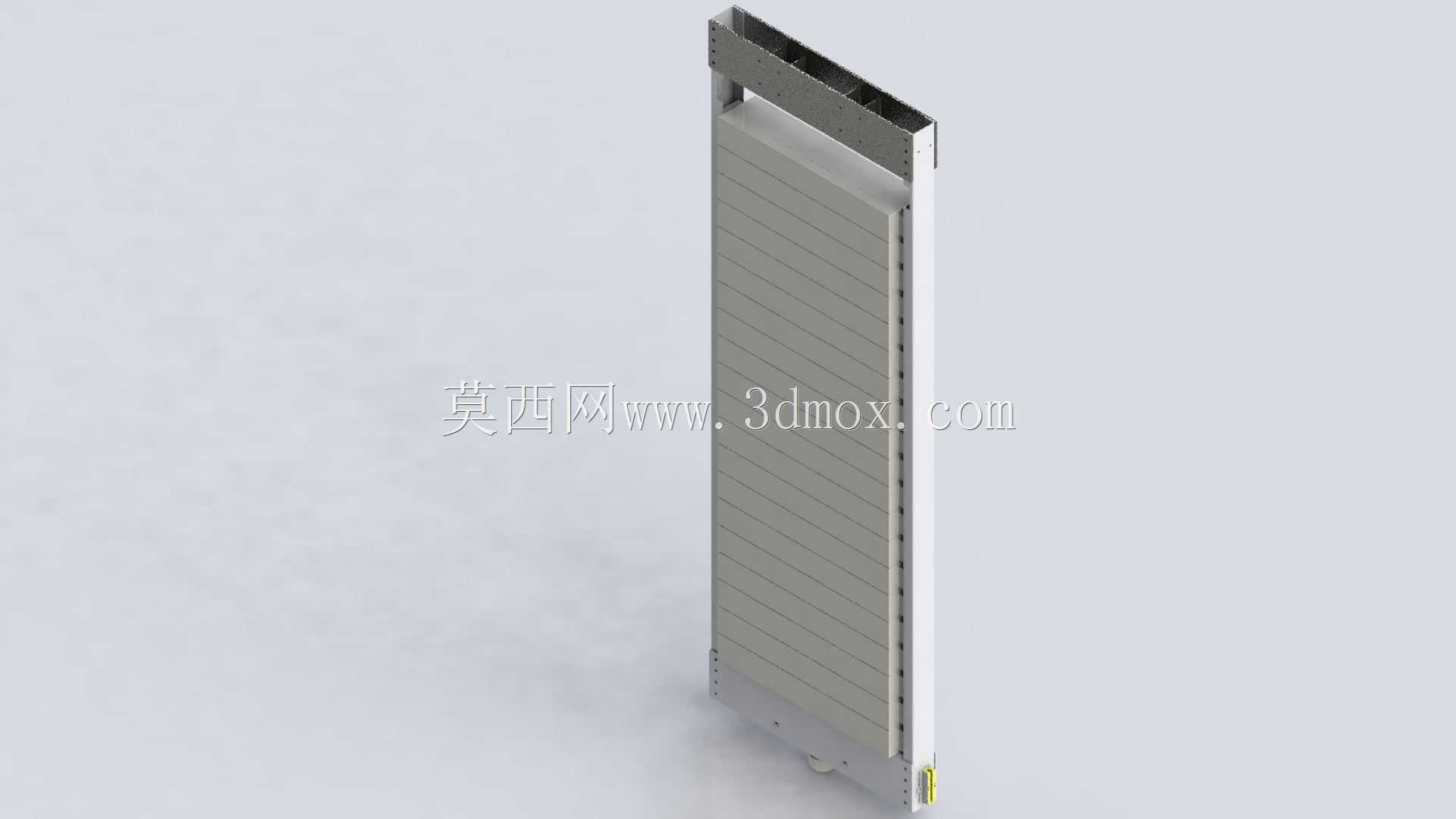

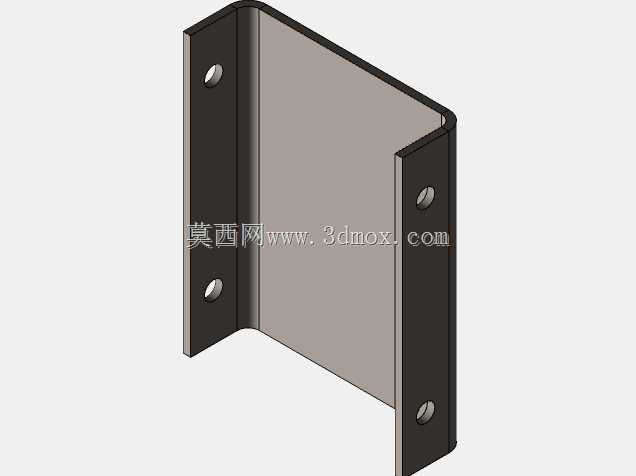

　　从结构功能特性来看，该框架采用矩形闭环承载结构设计，上下端设置对重块安装定位面，侧边预留导靴安装位，可适配滑动导靴或滚动导靴的安装需求，框架顶部设置曳引绳连接挂板，能够均匀传递曳引钢丝绳的拉力，避免局部应力集中导致的结构变形。框架的立柱采用冷弯型钢或折弯钢板拼焊成型，在保证整体结构刚度的前提下尽可能降低构件自重，上下横梁与立柱的连接位置采用满焊工艺处理，所有焊缝位置均做去应力处理，避免长期交变载荷作用下出现焊缝开裂、结构变形等问题。框架底部设置缓冲器碰块安装位，在设备运行至下端站极限位置时，能够与井道底部的缓冲器配合，实现软着陆保护，避免刚性冲击对结构造成损伤。

　　在设计思路层面，这类配重框架的结构设计首先需要匹配对应额定载重的升降设备参数，根据对重总重量计算框架的承载安全系数，通常静载安全系数不低于4倍额定载荷，动载工况下需要考虑1.2倍的冲击系数进行结构强度校核。设计过程中需要优先保证框架的整体直线度，立柱的导向面直线度公差控制在每米1mm以内，整体长度方向的直线度偏差不超过3mm，避免运行过程中出现导靴卡滞、运行抖动等问题。同时需要兼顾安装便利性，框架采用分段拼装结构时，连接位置采用定位销配合高强度螺栓连接，保证现场拼装后的形位公差符合设计要求，无需现场进行二次焊接或大量修配作业。

　　关于外形尺寸与安装边界，这类框架的截面宽度需要匹配井道内对重侧的安装空间，通常框架侧边与井道壁的安全距离不小于50mm，与轿厢侧的运动部件安全距离不小于100mm，框架的整体长度根据对重块的堆叠高度确定，需要预留对重块的固定压码安装空间，避免运行过程中对重块出现窜动。导靴安装位的中心距需要严格匹配导轨的安装间距，安装孔位采用长圆孔设计，可允许±3mm的安装调整量，抵消井道导轨安装的累计误差。框架顶部的绳头板安装位置需要与曳引轮的出绳角度匹配，保证曳引绳的垂直度偏差不超过0.5度，避免钢丝绳与绳槽出现偏磨，延长钢丝绳的使用寿命。

　　在实际工程应用中，这类配重框架的表面处理通常采用热浸镀锌或环氧富锌底漆加面漆的防腐工艺，适配普通室内井道或潮湿的户外施工升降场景，避免长期使用过程中出现锈蚀导致结构强度下降。框架上还会根据安全规范要求，设置补偿链/补偿绳的安装挂点，以及限速器张紧装置的触发碰块安装位，整合各类安全附件的安装接口，减少现场额外的焊接加工工作量。所有棱角位置均做倒钝处理，避免安装过程中出现划伤，同时防止尖锐棱角剐蹭井道内的电缆、随行线缆等附属部件。
