一吨额定载重车间载货升降梯结构

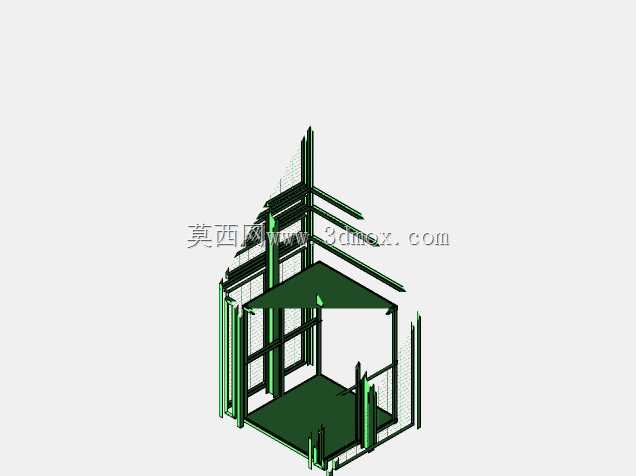

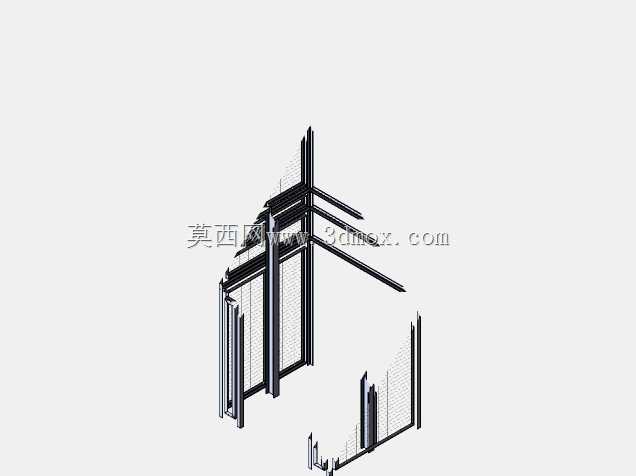

　　这款额定载重1吨的载货升降设备，主要面向多层工业厂房、仓储库区的垂直货运场景，解决一二楼之间成件包装货物、工装托盘、小型加工件的跨层转运需求，区别于乘客电梯的设计逻辑，整套结构从货运场景的实际使用痛点出发做了针对性优化。从结构组成来看，整套设备包含垂直导向立柱框架、载货平台、防护围网、导向组件几个核心部分，导向框架采用型材拼接的桁架式结构，沿井道垂直方向布置，为平台升降提供稳定的运行导向，同时承担设备运行过程中的侧向载荷，避免平台升降过程中出现偏移晃动。

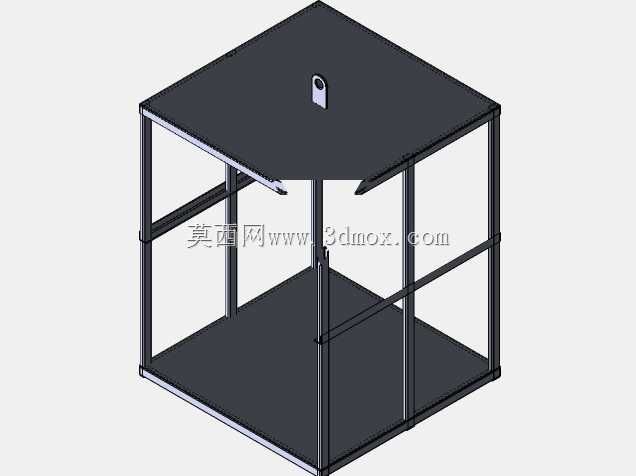

　　载货平台采用防滑花纹钢板作为承载面，平台四周设置加高的防护围边，防止转运过程中货物滑落，平台边缘预留了与货运叉车、手动液压车对接的过渡间隙，方便装卸货作业时的工具对接，不需要额外搭设过渡板。防护结构采用网状围栏设计，在保证防护强度的前提下，尽可能降低设备整体自重，同时方便运维人员观察平台运行状态，围栏的网孔尺寸符合工业设备防护安全要求，避免人员肢体意外伸入运行区域造成安全事故。设计过程中，首先根据1吨的额定载重核算了承载框架的型材截面参数，对平台满载工况下的挠度变形做了仿真校核，确保平台在满载偏载（按照货运设备常规的偏载系数，考虑货物放置在平台边缘的极端工况）时，平台变形量控制在允许范围内，不会出现卡轨、结构变形的问题。

　　导向结构的布置充分考虑了安装现场的土建边界，导向立柱的安装基点可以适配不同的地面平整度，通过底部调节螺栓调整立柱的垂直度，降低现场安装的土建施工要求，不需要额外做复杂的预埋结构，适合现有厂房的改造加装场景。设备的安装边界方面，整套设备的占地尺寸适配常规厂房的楼层开孔尺寸，平台的净承载尺寸可以满足常规工业托盘的放置需求，顶部预留的运行安全距离符合货运升降设备的安全规范，底部设置了缓冲结构，在平台落至底层时起到缓冲作用，避免刚性冲击对结构和承载货物造成损伤。从实际使用场景来看，这类货梯不需要像乘客电梯那样做复杂的装潢和高速运行设计，运行速度设定在适合货运的低速区间，保证启停过程平稳，避免货物因为启停惯性出现倾倒，操作按钮设置在各楼层的对应位置，操作逻辑简单，车间作业人员经过简单培训即可操作使用。结构设计上充分考虑了后期运维的便利性，导向部位的润滑点、连接紧固件的位置都预留了足够的操作空间，日常巡检维护不需要拆解大面积的结构件，降低后期的运维成本。

　　不同于大吨位的货运电梯，这款1吨级的升降梯主打中小载荷的高频次跨层转运，适合机械加工车间、电商仓储、小型生产企业的楼层间货物转运，结构模块化程度高，生产组装周期短，现场安装时可以将分体的框架部件运输到现场后拼接组装，不需要大型吊装设备配合，适配很多老旧厂房没有大型吊装条件的安装场景。在安全设计层面，设备设置了多层防护机制，除了周边的防护围网，还在平台运行的上下极限位置设置了限位触发结构，当平台运行到极限位置时会自动切断动力输出，避免冲顶或者蹲底的风险，层门位置设置了联锁结构，只有当平台停靠在对应楼层时层门才能打开，防止人员在平台未到位时意外跌入井道。整套结构的受力路径清晰，垂直载荷通过平台承载梁传递到两侧的导向架，再通过导向架传递到建筑基础，受力环节没有冗余的复杂结构，在保证结构强度的前提下尽可能简化了零部件数量，降低了设备的故障点，适合工业场景下长时间高频次的使用需求。
