多吸盘式金属玻璃板材真空提升搬运设备

　　在金属板材加工、玻璃深加工的车间流转环节，大尺寸平整工件的上下料、跨工位转运一直是影响生产节拍的关键痛点——人工抬举不仅存在板材边角磕碰、玻璃碎裂的安全隐患，大规格工件单人无法独立操作，多人配合又容易出现受力不均导致的工件变形，这类场景下真空吸附式提升设备的应用价值尤为突出。这套设备的核心吸附单元采用阵列式分布的真空吸盘，单组吸盘的密封唇边采用耐磨损丁腈橡胶材质，接触工件表面时能快速形成密闭负压腔，即使是表面带有轻微防锈油膜的冷轧钢板、或是平整度存在微小公差的浮法玻璃原片，也能保证足够的吸附摩擦力，不会出现吊运过程中滑脱的问题。

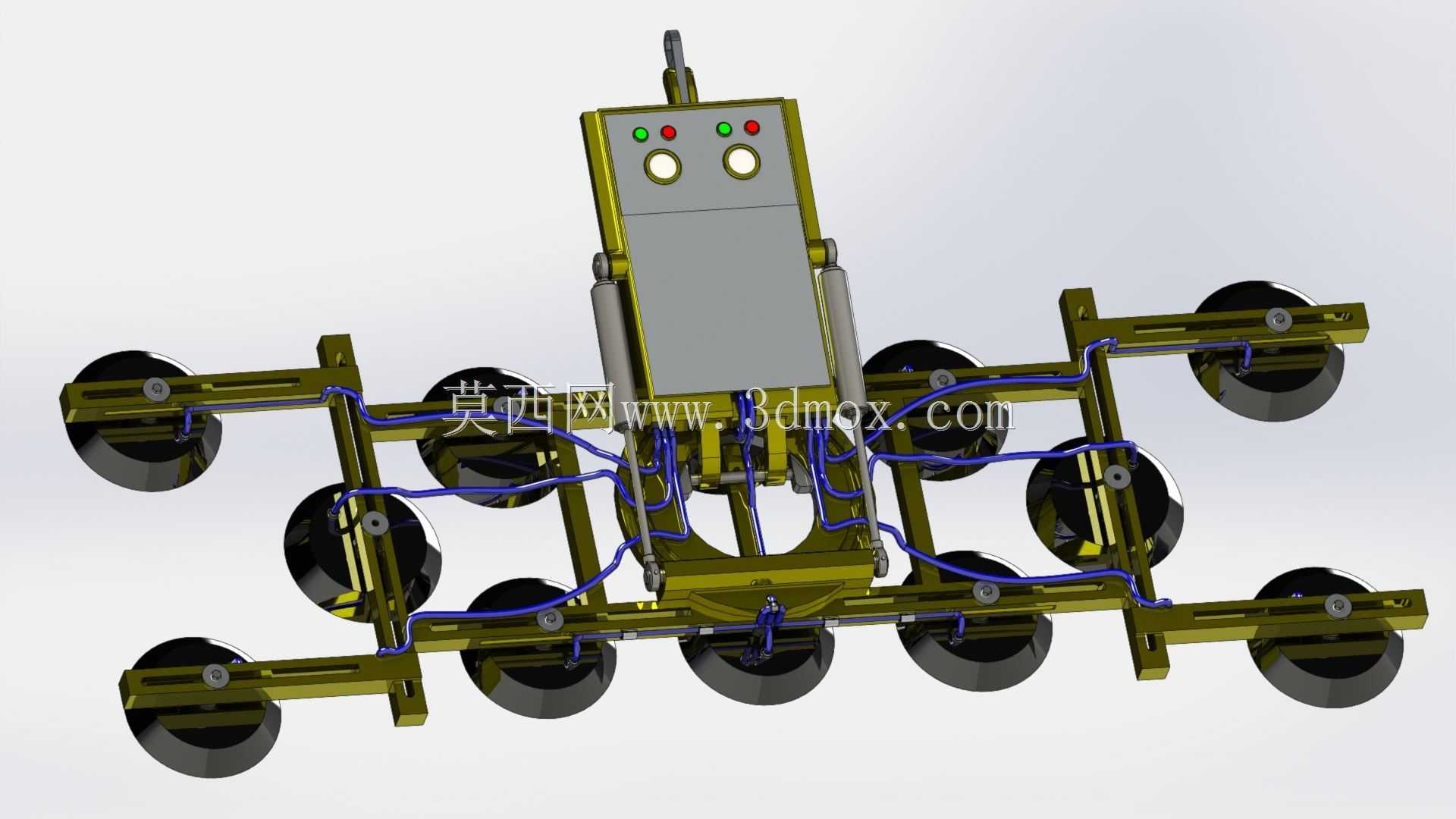

　　从结构布局来看，整套设备的承载框架采用矩形钢管拼焊成型，横梁上预留了等距分布的安装孔位，可根据待搬运工件的实际尺寸调整吸盘支架的固定位置，小到600mm见方的玻璃切件，大到2400mm×1200mm的标准金属板材，都能通过调整吸盘分布点位匹配吸附重心，避免长尺寸板材吊运时出现两端下垂弯折的情况。设备上部的控制箱体集成了负压发生控制单元与状态指示模块，面板上设置的红绿指示灯可实时反馈负压值是否达到安全阈值，两个圆形调节旋钮分别对应吸盘组的负压通断与吸附力微调，操作人员站在工件旁就能完成吸附、释放的操作，不需要走到远端控制箱旁操作，能大幅缩短单趟搬运的操作时长。设备的升降执行部分搭配了气动平衡回路与液压缓冲结构，当吸盘接触工件表面时，液压缓冲段会先吸收接触瞬间的冲击力，避免刚性接触压碎玻璃边缘或是在金属板表面留下压痕；当负压达到设定值后，气动回路会带动承载框架平稳上升，上升过程中气流节流阀会控制升降速度，不会出现突然窜动的情况，转运到目标工位后，可通过控制旋钮缓慢释放负压，让工件平稳落在定位台面上，不会因为突然失压导致工件磕碰。

　　从安装边界来看，这套设备可适配车间现有行吊的挂点，上部连接挂架的尺寸兼容常规1-2吨行吊的吊钩安装间距，不需要对现有车间起重设施做大规模改造；设备整体的横向宽度可根据需求调整吸盘支架的伸出长度，最小收缩状态下宽度不足1米，可在宽度1.2米的车间通道内顺利通行，不会占用过多的流转空间。在实际应用中，这类真空提升设备可覆盖金属剪切工序的上下料、玻璃磨边工序的工件转运、成品板材的出库装车等多个场景，相比传统的磁吸式吊具，它不会在不锈钢板、玻璃这类非导磁工件表面留下吸附痕迹，也不会因为工件表面存在镀层就影响吸附效果；相比纯机械夹持的吊具，它不需要根据工件厚度调整夹爪开口，只要是表面平整的板材类工件，都能直接吸附作业，能减少不同规格工件切换时的夹具调整时间。

　　设计过程中，管路布局采用了分路供气的结构，每两个吸盘为一个独立的负压支路，单个支路出现密封问题时不会影响其他吸盘的吸附力，能避免单吸盘漏气导致整组吸附失效的风险；所有气管都沿框架内侧的走线槽固定，不会在设备升降、移动过程中出现管线剐蹭工件或是被周边设备勾挂的问题，控制箱体的防护等级达到车间常规作业的防尘防溅要求，即使是在玻璃磨边这类存在切削液飞溅的工位旁使用，也不会出现内部元件短路的问题。设备的操作把手设置在控制箱体两侧，操作人员握持时可自然观察到所有吸盘与工件表面的接触状态，不需要侧身探看就能确认吸附是否到位，把手表面包裹了防滑绝缘胶层，长时间操作也不会出现手部打滑的问题。针对不同重量的工件，可通过调整负压回路的压力设定值匹配对应的吸附力，避免吸附力过大导致薄玻璃片被负压压裂，或是吸附力不足导致厚重钢板吊运时滑落。整套设备的结构没有复杂的定制化异形零件，大部分承载构件都采用标准型材加工，后期维护时可快速更换磨损的吸盘唇边、老化的气管接头，不需要专门定制特殊配件，能降低设备长期使用的维护成本。
