起重吊装用弧形承重挂钩结构设计

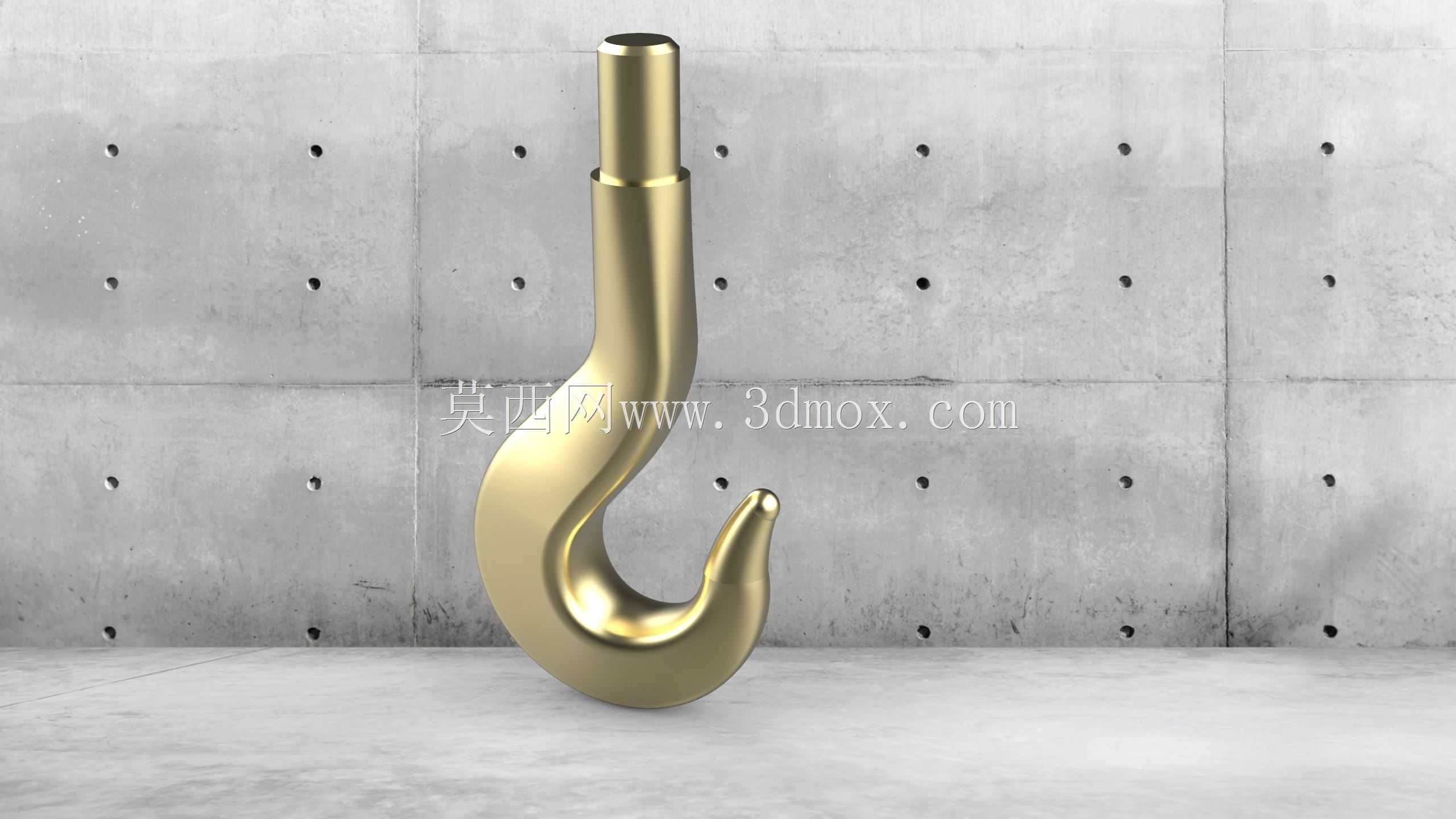

　　在起重作业、物料转运、工业吊装场景里，挂钩是直接承载吊重、连接起升机构与被吊物的核心受力构件，其结构合理性直接决定吊装作业的安全冗余与操作便捷性。这款挂钩采用一体式锻造流线型钩体设计，整体沿纵向轴线对称分布，上部为圆柱形直柄连接段，表面做光滑过渡处理，无尖锐棱角，避免安装时刮伤配套连接件的接触面，直柄段的直径公差控制在h7级，可直接插入起重葫芦、吊梁、钢丝绳索具端部的连接套孔内，配合横向销钉完成锁止固定，安装时无需额外加工适配结构，可直接替换同规格的标准起重挂钩，适配多数轻小型起重设备的端部连接接口。

　　钩身部分从直柄段向下平滑过渡为弧形弯曲结构，弯曲段的曲率经过受力优化，钩尖位置做向内收的防脱翘曲设计，当被吊物的吊环、钢丝绳套挂入钩腔后，正常起升过程中吊索不会从钩尖开口处滑出，配合额外加装的防脱卡簧片，可进一步降低作业过程中吊索滑脱的风险。钩体的内腔圆弧半径经过多轮受力仿真调整，可适配直径8mm到20mm的钢丝绳套、卸扣以及环形吊环，挂入吊索后接触区域为面接触而非线接触，可有效降低吊索局部的应力集中，延长吊索的使用寿命，同时避免钩体局部因长期点接触出现压痕变形。

　　从安装边界来看，这款挂钩的直柄段长度预留了足够的销孔安装空间，销孔中心到直柄顶端的距离满足常规连接耳板的厚度适配要求，安装后直柄顶端不会突出连接耳板过多，避免起升过程中钩柄顶端碰撞上方的起升机构外壳或导向滑轮。钩体的整体外轮廓最大宽度控制在合理范围内，在狭小空间内吊装作业时，不会因为钩体过宽卡在设备缝隙或构件间隙内，适配车间内设备检修、模具吊装、零散物料转运等多种受限空间作业场景。

　　设计过程中重点考量了受力传递路径，起吊时载荷从钩尖承载区沿弧形钩身均匀传递到上部直柄段，整个钩身无截面突变区域，避免应力集中导致的疲劳断裂风险，钩身的截面从弯曲段到直柄段采用渐变式加厚设计，在保证整体强度的前提下尽可能降低钩体自重，减少起升机构的无效载荷占比。钩尖位置做了圆弧钝化处理，既不会因为过于尖锐刮伤操作人员或吊索表面，也不会因为过度打磨降低钩尖的结构强度，日常使用中即使出现轻微碰撞，钩尖也不容易出现变形弯折。

　　在实际应用场景中，这款挂钩可配套手动葫芦、电动葫芦、小型起重机、车载吊机等多种轻小型起重设备使用，也可作为索具端部的连接构件，用于工厂车间内的工件转运、仓储物流的货物吊装、建筑装修领域的材料吊运等场景。相比拼接式焊接挂钩，一体式结构的钩体不存在焊缝开裂的风险，长期承受交变载荷时的疲劳寿命更长，表面做抛光镀锌处理后，可在潮湿、轻度腐蚀的作业环境下使用，不容易出现锈蚀卡滞的问题，日常维护仅需定期检查销孔磨损情况与钩身变形量即可，无需复杂的保养流程。

　　建模过程中对钩体的所有过渡圆角都做了连续曲率处理，导入有限元分析软件时可直接划分高质量网格，受力仿真时不会出现应力奇异点，方便设计人员根据实际载荷需求调整钩身的截面尺寸与曲率参数，快速衍生出不同额定载荷的同系列挂钩产品。钩体的直柄段与连接销孔的位置度公差严格控制，安装后钩体的重心与直柄轴线重合，起吊重物时钩体不会出现偏斜扭转，保证吊重过程中重物的稳定性，减少起升过程中重物的晃动幅度，降低作业过程中的碰撞风险。
