小量程高精度悬臂梁式称重测力组件

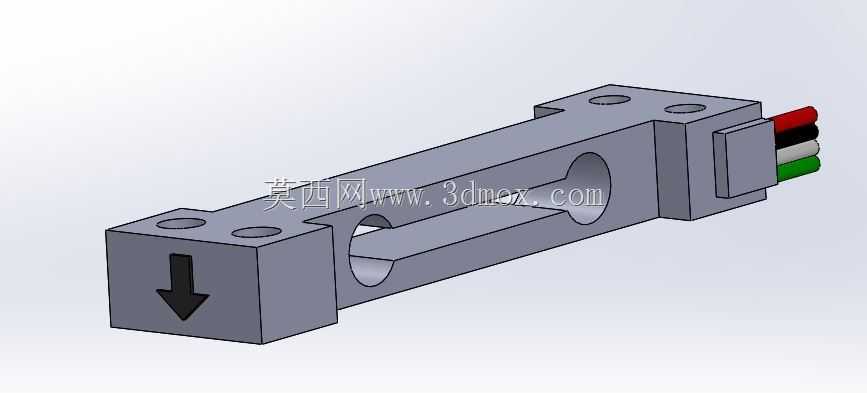

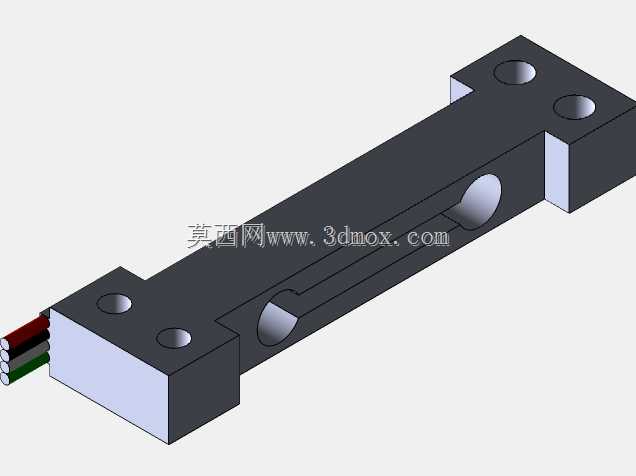

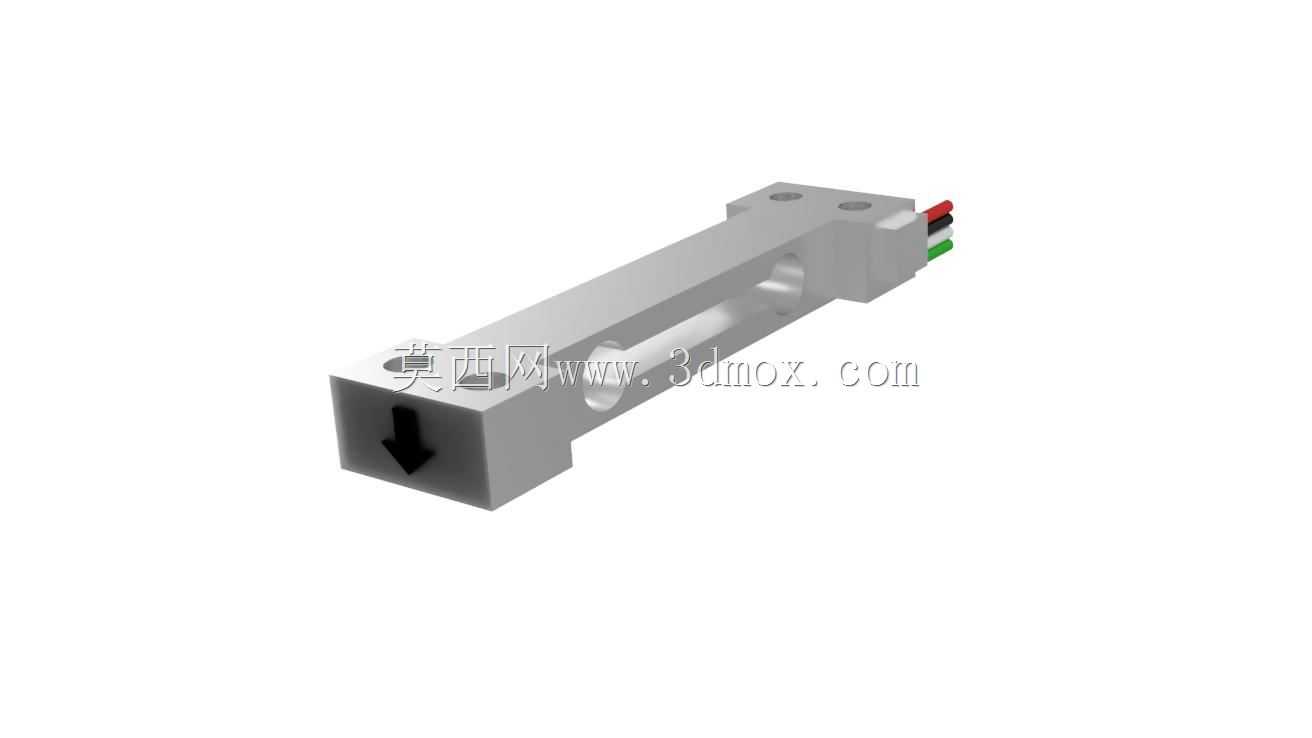

　　梁体采用一体化铝合金加工成型，材质选择上兼顾了结构强度与应变灵敏度，铝合金的弹性模量刚好适配500克这种小量程的形变需求，不会因为刚度过高导致应变片形变量不足影响分辨率，也不会因为刚度过低导致长期使用出现塑性形变影响测量寿命。安装端设计了两个同轴的固定安装孔，用于将传感器的固定端锁紧在设备基座上，安装孔的位置经过力学仿真优化，刚好位于梁体应变区的外侧，锁紧螺栓的预紧力不会传递到应变测量区域，避免安装应力导致的零点漂移。加载端位于悬臂的自由端，预留了载物台安装的螺纹孔，可直接固定小型称重托盘，加载点的位置经过标定，确保载荷施加位置在设计的受力轴线上，减少偏载带来的测量误差。这款500克量程的悬臂梁式称重测力组件，是面向小型精密称重场景开发的应变式测力部件，核心适配桌面级小型称重设备的开发需求，常见于学生创客项目、小型桌面定量分装设备、便携式珠宝称重装置、实验室小型物料配比台这类对安装空间、测力精度有较高要求的场景。从结构设计来看，整体采用平行梁悬臂结构，这种结构的核心优势是在小量程测力场景下，能够将垂直方向的载荷精准转化为梁体的微应变，同时对侧向载荷、偏载有一定的抗干扰能力，避免非测量方向的力影响输出精度。

　　出线端位于固定端的侧方，采用红黑绿三色出线，分别对应激励电压正、激励电压负、信号输出正、信号输出负的标准应变片接线定义，可直接适配HX711这类专用的称重AD转换模块，无需额外的信号调理电路即可直接接入单片机系统，对于Arduino这类开源硬件平台的适配性极强，开发者只需要做好零点校准与系数标定，就能快速搭建出一套精度满足需求的小型称重系统。从安装边界来看，整体外形为长条状矩形结构，截面尺寸紧凑，不需要太大的安装空间，固定端的安装孔距经过标准化设计，可直接适配市面常见的小型电子秤安装支架，不需要额外做安装转接件。

　　梁体中间的应变区做了局部减薄处理，这部分是整个传感器的核心受力区域，减薄的尺寸经过严格计算，确保在满量程500克载荷下，应变片的形变量处于最佳工作区间，同时预留了150%的过载安全余量，短时间的过载不会造成传感器损坏。在实际应用中，这类小量程称重传感器的精度表现很大程度上取决于安装方式，安装时需要保证固定端的安装面平面度公差在0.1mm以内，避免安装面不平导致梁体产生预形变，影响零点输出；加载端的载物台需要保证载荷垂直向下施加，尽量避免侧向的推力或者扭力，否则会加速应变片的疲劳老化，长期使用后出现精度漂移。设计过程中，应变片的粘贴位置经过反复验证，贴在梁体应变最大的上下表面位置，采用全桥接线方式，能够自动补偿温度变化带来的零点漂移，在0-40摄氏度的常规工作环境下，温度漂移量控制在满量程的0.05%以内，满足大多数民用、教学类场景的精度需求。和大量程的称重传感器不同，小量程悬臂梁传感器在结构设计时需要格外注意加工残余应力的影响，梁体加工完成后需要经过时效处理，消除机加工过程中产生的内应力，避免后续使用过程中内应力缓慢释放导致测量值持续漂移。

　　这款传感器的整体结构没有多余的冗余设计，所有的结构特征都服务于测力精度与安装便利性，固定端的倒角处理既避免了安装时的锐边划伤，也减少了应力集中的风险，梁体表面做了阳极氧化处理，具备基础的防锈防氧化能力，适合在常规室内环境下长期使用。在做三维建模的时候，需要准确还原应变区的减薄尺寸、安装孔的位置精度、出线端的接线柱位置，这些尺寸直接决定了后续加工出来的传感器能否达到设计的测力精度，尤其是应变区的厚度公差，需要控制在0.02mm以内，厚度的微小偏差都会直接影响传感器的灵敏度系数。对于做小型称重设备开发的结构工程师来说，这类标准化的小量程称重传感器可以直接选型使用，不需要从零开始设计弹性体结构，只需要根据传感器的安装尺寸设计配套的固定基座与载物台结构，配合对应的信号采集模块，就能快速完成整套称重系统的结构搭建，大幅缩短项目的开发周期。
