立式液压驱动拉削加工设备结构设计

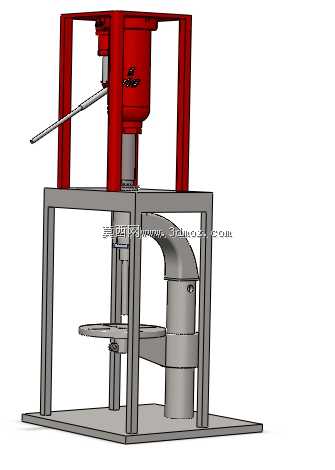

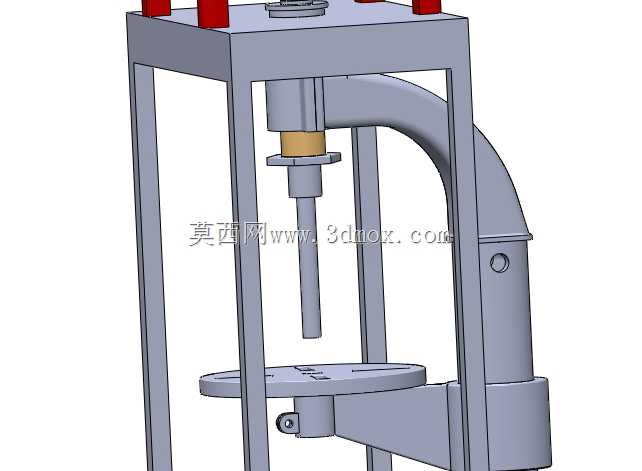

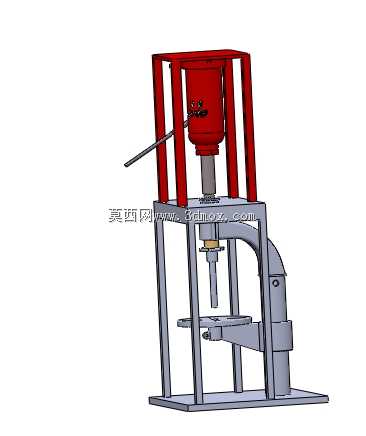

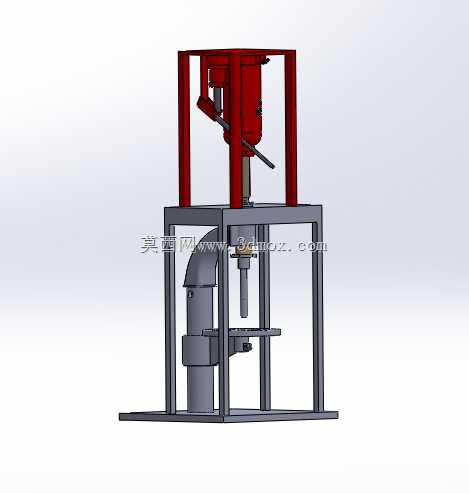

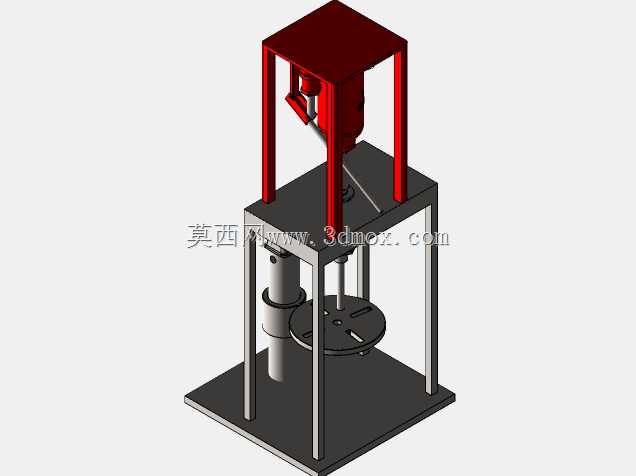

　　顶部的液压动力单元采用垂直朝下的安装方式，液压缸输出端直接连接拉刀装夹接头，省去了中间复杂的传动换向结构，动力传递路径短，能量损耗更低，同时液压系统本身的过载保护特性，也能在拉刀遇到硬质点或者切削阻力突增时自动卸荷，减少崩刀、设备过载损坏的概率。中部的工件装夹平台采用带定位孔的圆盘式结构，平台上的均布槽位可适配不同规格的工件定位夹具，不管是盘类零件的内孔拉削，还是小型轴类零件的键槽加工，都能通过更换定位工装快速切换加工对象，平台的安装面与拉刀运行轴线保持严格的垂直公差，能保证拉削成型的型面与工件基准面的位置度符合工艺要求。设备的液压管路沿立柱内侧布置，既避免了加工过程中切屑飞溅刮蹭管路，也能减少管路外露带来的安全隐患，液压缸旁设置的导向柱与动力滑套配合，能约束拉刀的运行轨迹，保证拉刀全程沿垂直方向进给，避免出现拉削偏斜导致的零件报废。从安装边界来看，设备整体占地尺寸适配常规车间的工位布局，不需要额外做深挖地基的安装处理，底部底座预留的地脚螺栓孔可直接与车间地面的预埋螺栓固定，满足中小型加工车间的设备布置需求。在中小批量金属零件的键槽、异形内孔、特定型面加工场景中，拉削工艺凭借一次走刀即可完成成型切削的优势，能有效降低工序周转成本，这款立式液压拉削设备的结构设计，正是围绕车间常规零件加工的实际需求展开。设备整体采用框架式立式布局，底部为方形安装底座，四根垂直布置的支撑立柱连接底部工作台与顶部动力安装架，形成稳定的受力闭环，这种结构的抗偏载能力较强，能抵消拉刀切削过程中产生的侧向分力，避免切削过程中出现机架震颤影响加工精度。

　　在功能设计上，这款设备兼顾液压动力切削与手动操作的适配性，操作人员可根据工件的材质、加工余量调整液压系统的进给压力与速度，针对小批量试制的特殊零件，也可通过手动微调的方式完成对位、试切流程，相比全自动拉床的调试成本更低，更适配多品种小批量的加工场景。拉削加工本身的工艺特点是切削刃多、一次成型，相比插削、铣削同类型面的加工效率能提升数倍，这款设备的结构设计充分匹配拉削工艺的受力特点，框架结构的刚性经过受力校核，在满负荷切削状态下的形变量控制在工艺允许范围内，能保证加工出的零件表面粗糙度、尺寸精度稳定在常规机加工的要求区间。

　　设备的下部预留了切屑掉落的空间，加工产生的金属切屑可直接落入底座下方的集屑槽，不需要额外在工作台上设置复杂的排屑结构，日常清理维护更加便捷。顶部的动力安装架采用加厚钢板焊接成型，能承受液压缸工作时的反作用力，避免长期使用后出现安装面变形导致的动力单元偏移。立柱采用实心型材加工，表面经过磨削处理，与中部导向滑套的配合间隙控制在合理范围，既保证导向精度，也不会因为间隙过小出现卡滞问题。在实际生产场景中，这类立式液压拉床常布置在机加工车间的成型加工工位，负责完成齿轮内孔键槽、联轴器异形孔、拨叉型槽等零件的加工工序，相比卧式拉床，立式结构的占地面积更小，工件装夹对位更加方便，操作人员不需要弯腰完成工件装夹，长期作业的疲劳度更低。

　　设备的操作控件布置在机身侧方的易操作位置，操作人员站在工位上即可完成压力调节、行程控制、工件装卸的全流程操作，不需要大范围移动。设计过程中充分考虑了常规加工场景的通用性，拉刀装夹接口采用标准规格，可适配市面上常见的标准拉刀，不需要定制特殊的装夹接头，能降低企业的刀具采购成本。同时设备的液压元件采用常规通用型号，后期维护更换配件的采购渠道广泛，不会因为专用配件问题导致设备长时间停机。整体结构没有冗余的复杂功能，所有设计都围绕拉削加工的实际需求展开，在保证刚性、精度的前提下尽可能简化结构，降低设备的制造成本与维护难度，适合中小型机械加工企业作为常规拉削工序的加工设备使用，也可作为维修车间的配套设备，完成设备维修过程中少量零件的拉削加工需求，不需要依赖外协加工即可完成对应工序，缩短零件维修的周期。
