25mm管径16mm球芯三通球阀结构

　　在民用给排水、小型暖通循环、低压气动输送以及小型化工试剂输送的管路布设场景里，三通类切换阀的选型一直是管路设计里容易被忽略但直接影响系统运维效率的环节。这款适配25mm通径管路、采用16mm直径球芯的三通球阀，在结构设计上完全贴合中小管径管路的分流、合流以及流向切换需求，没有冗余的结构设计，所有尺寸边界都围绕现场安装的实际痛点做了适配。

　　从实际功能来看，这款三通球阀采用T型流道的球芯结构，可实现三个接口之间的两两连通或者三路同时连通，相比两通球阀只能做通断控制的特性，它可以在不额外增设管路分支和阀门的前提下，完成管路流向的切换，比如在小型循环水系统里实现供水回路的旁路切换，或者在双路供水的场景里完成备用管路的导通，大幅减少管路接头数量，降低管路泄漏的概率。手动操作的手柄采用加长杠杆设计，操作力矩经过匹配，即便管路内存在0.6-1.0MPa的常规工作压力，操作人员不需要借助额外工具就能完成阀位切换，手柄表面做了防滑的包覆处理，沾有少量水渍或者油污的情况下也不会出现打滑脱手的问题。

　　阀体部分采用黄铜锻压成型，相比铸造黄铜阀体，锻压坯件的内部组织更致密，不存在砂眼、缩松等铸造缺陷，在低压流体输送场景下的耐压稳定性更好，长期使用不会出现阀体渗漏的问题。阀体两端的连接接口采用标准内螺纹结构，和常规25mm管径的镀锌钢管、PPR转金属接头都能直接适配，不需要额外加工转换接头，安装时的对中容错空间足够，即便管路存在小角度的安装偏差，螺纹连接的结构也能完成密封适配，不会因为强行对中产生额外的装配应力。内部的密封副采用聚四氟乙烯阀座，球芯表面做了抛光处理，表面粗糙度达到Ra0.8以下，和阀座的贴合面没有微观缝隙，关闭状态下的泄漏等级满足民用和常规工业低压管路的密封要求，同时聚四氟乙烯材质的耐腐蚀性足够应对日常供水、低压压缩空气、弱酸碱试剂等常见输送介质，不会出现短期溶胀、老化导致密封失效的问题。

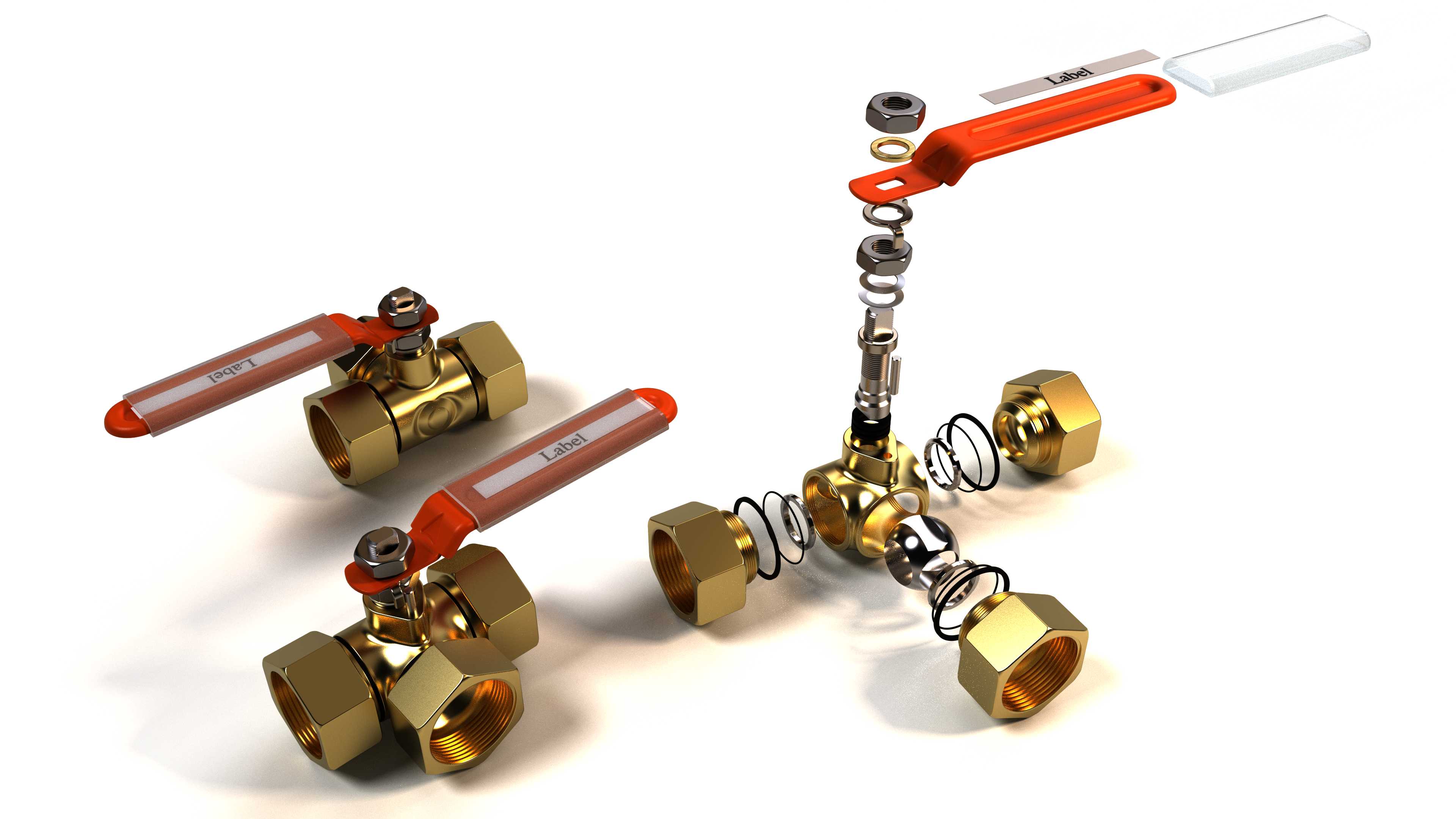

　　从设计思路上看，这款阀的结构拆解非常清晰，顶部的压紧螺母可以直接调整阀座和球芯的预紧压力，当长期使用出现密封磨损导致的内漏时，不需要整体更换阀门，只需要适当拧紧压紧螺母就能补偿密封面的磨损量，延长阀门的整体使用寿命。阀杆部分采用防吹出结构设计，即便在管路带压的状态下拆卸顶部的操作组件，阀杆也不会被内部压力顶出造成介质喷溅，符合低压管路阀件的安全设计要求。弹簧蓄能的密封结构在阀杆和阀体的配合位置做了双重密封，避免介质从阀杆位置出现外漏，这也是很多同规格小口径三通阀容易忽略的细节，不少低价阀件在使用一段时间后会出现阀杆位置渗水漏气的问题，核心就是阀杆位置只做了单道密封，没有考虑长期开关动作后的密封磨损补偿。

　　尺寸边界上，这款三通球阀的三个接口呈对称分布，阀体中心到每个接口端面的距离控制在42mm以内，安装后整体的外轮廓尺寸不会超出常规管路安装的预留空间，不管是在墙面暗敷的管路节点，还是在设备内部的狭小管路空间里，都能顺利完成安装，不会和周边的管路支架、设备壳体产生干涉。手柄的转动角度为90度，从全开到任意阀位的操作行程清晰，手柄上的阀位指示和内部流道方向完全对应，操作人员在现场不需要额外查看阀位标识，只需要看手柄的朝向就能判断当前的管路导通状态，避免误操作导致的管路流向错误。

　　在实际选型适配的时候，需要注意这款阀的球芯通径为16mm，相比全通径的25mm球阀，它的流道存在一定的缩径，适合对管路压损要求不高的场景，如果是对流量要求严苛、不允许有明显压损的大流量输送场景，需要核算流阻参数是否满足系统要求。另外它的工作温度范围适配-10℃到120℃的常规介质，不适合高温蒸汽或者超低温流体的输送场景，在对应的温度和压力区间内使用，才能保证阀门的长期可靠性。整体结构没有复杂的特殊零件，所有易损件都是行业通用规格，后期维护更换配件的成本很低，不需要专门定制配件，适合批量用在中小型管路系统的搭建里。
