大载重可乐货运车辆转向架结构设计

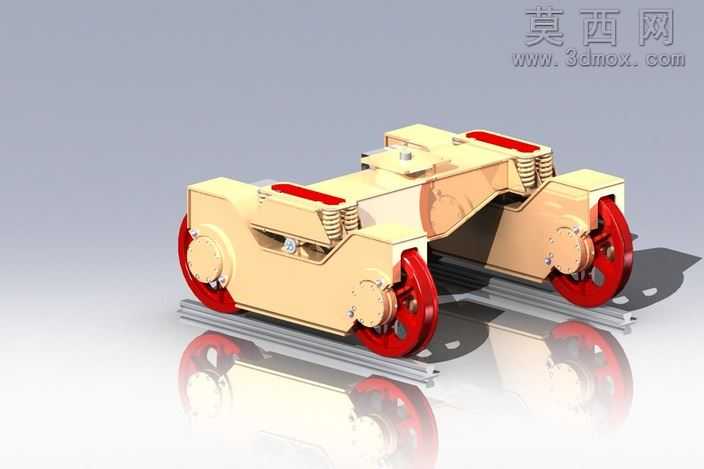

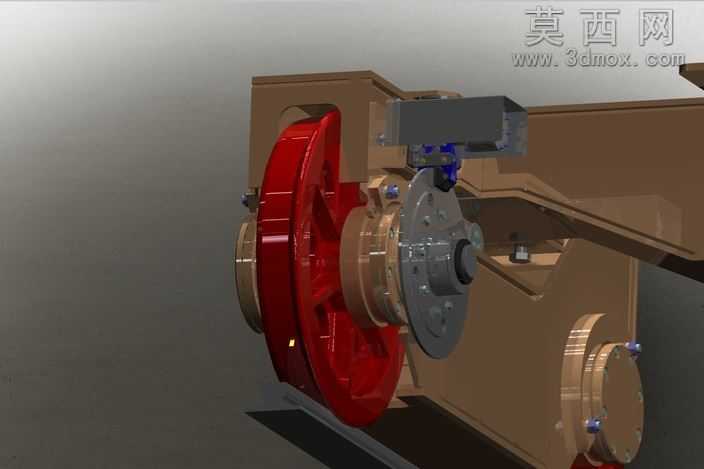

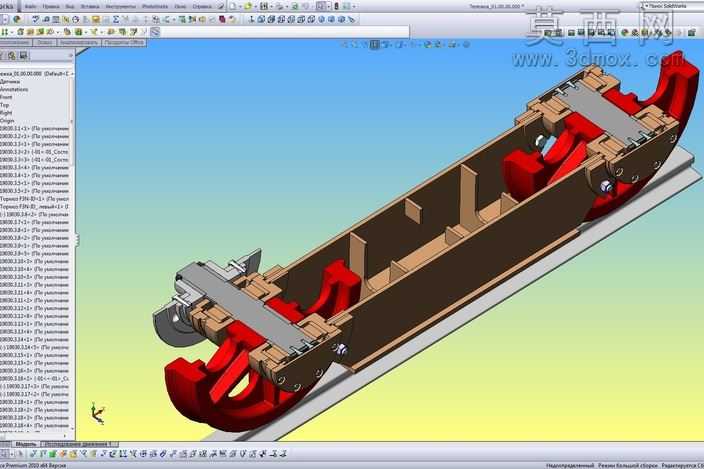

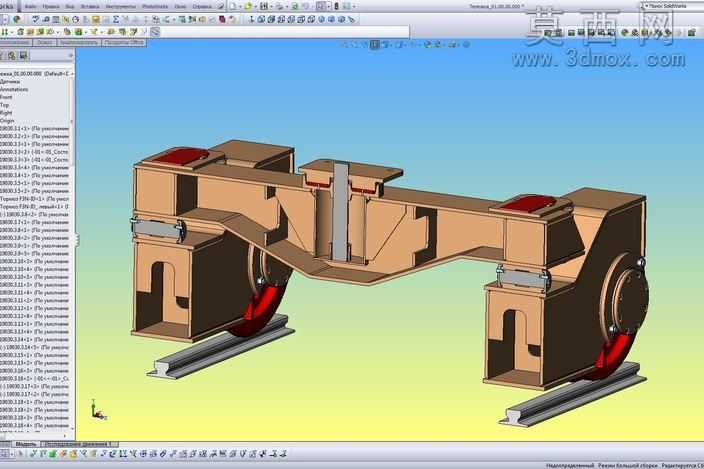

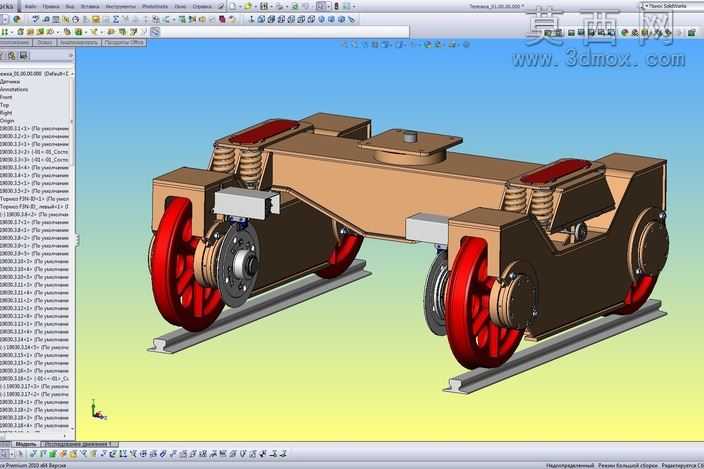

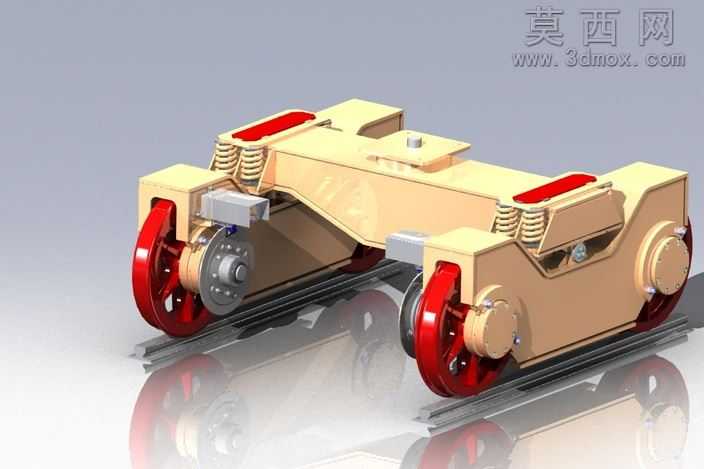

本作品为大载重货运车辆转向架三维设计模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循重载货运转向架的工程设计规范，从核心承载构架到各连接附属部件均按照1:1实际尺寸比例搭建，完整还原了转向架的真实装配关系与结构细节。建模阶段首先搭建了转向架的核心承载构架主体，采用箱型截面的纵梁与横梁组合焊接结构，材质设定为高强度低合金结构钢，通过软件的焊件模块生成构架的基础实体，对构架上的各类安装座、定位孔、加强筋结构逐一进行特征建模，确保构架的受力结构与实际产品一致，能够匹配近60000公斤的额定承载需求，满足重载货运场景下的强度与刚度要求。针对转向架两端的轮对承载与导向结构，建模时还原了红色的轴箱定位与承载鞍结构，通过配合约束精准设定轴箱与构架侧梁的相对位置，模拟出轮对与构架之间的弹性定位关系，轴箱部件的材质设定为铸钢与耐磨合金组合，还原了实际产品中不同部件的材质差异。在摇枕与弹簧承载部分，模型还原了中央悬挂装置的安装结构，对摇枕的变截面承载结构、旁承安装位、心盘连接结构都做了精细化建模，通过装配约束还原了摇枕与构架之间的活动连接关系，能够直观展示转向架承载时的力传递路径。模型还完整还原了各部件之间的紧固件、定位销、缓冲垫片等细小连接结构，所有零件均添加了对应的材质外观属性，金属部件赋予了对应的钢材哑光质感，承载耐磨部件赋予了醒目的红色外观区分，构架主体保留了金属加工后的深棕质感，通过软件的渲染模块对模型进行了基础光影渲染，清晰展示各部件的层次结构与装配关系。整个建模过程围绕重载货运转向架的实用功能展开，从2007年完成设计后经过长期实际工况验证，结构稳定可靠，建模周期共3周，过程中反复核对各部件的装配干涉问题，通过软件的干涉检查功能逐一排查零件间的配合冲突，确保模型可直接用于结构展示、工程参考以及后续的仿真分析工作，完整呈现了重载货运转向架从设计构思到三维落地的全流程细节，清晰展现了转向架各部分的功能分区与结构逻辑。
