窄轨铁路拱栏式转向架三维设计

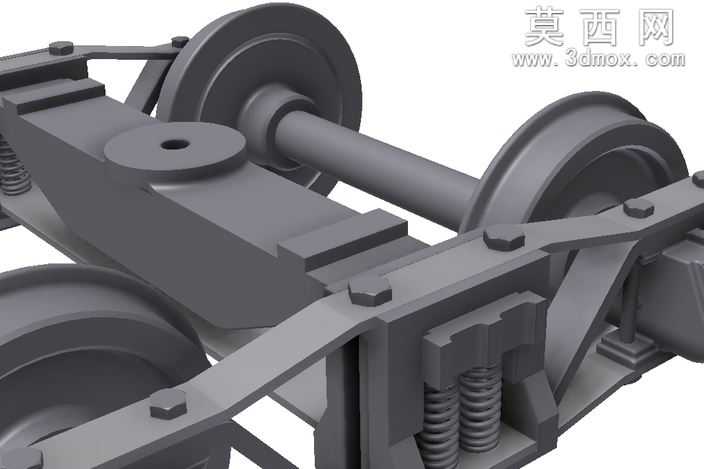

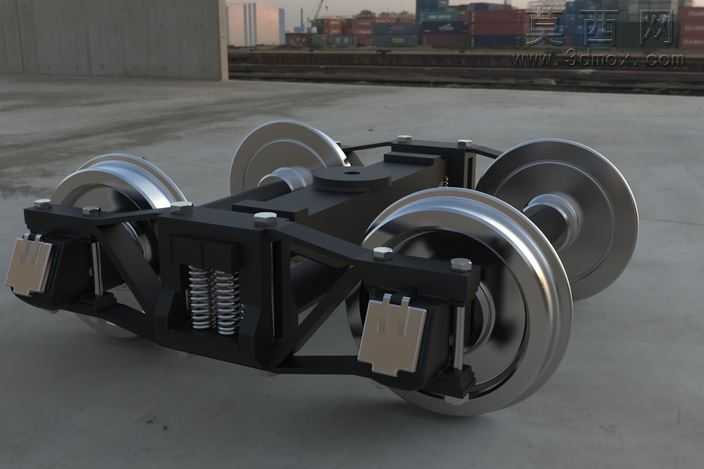

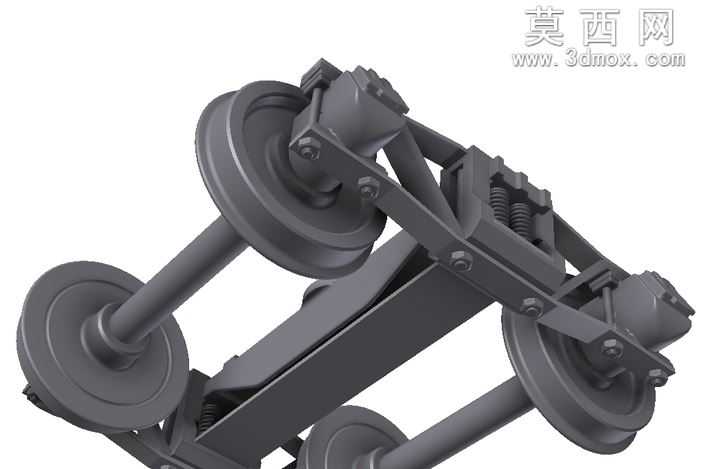

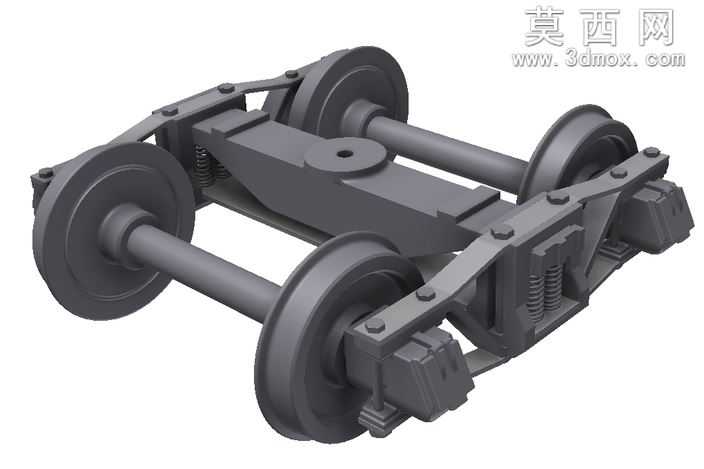

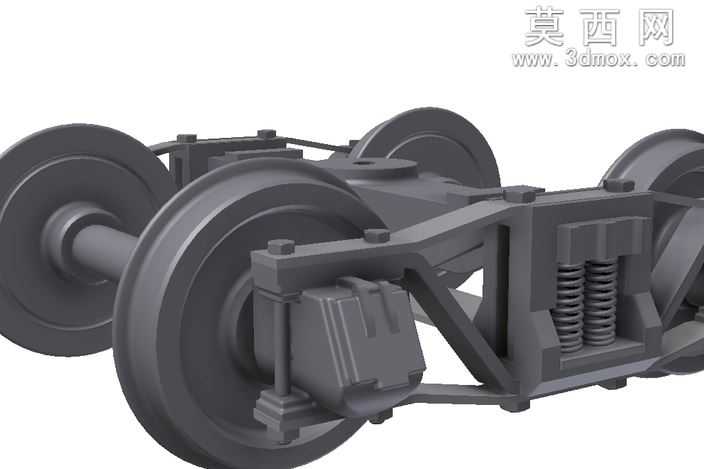

本作品为适配7-1/4英寸轨距活蒸汽铁路的拱栏式转向架三维建模成果，整体建模过程严格遵循窄轨铁路走行部的结构比例与功能逻辑，在三维建模软件中完成全参数化的零件搭建与总装配合。建模初期先确定轨距、轮径、轴距等核心参数，以对称结构为基准搭建主框架：首先完成拱栏式侧架的实体建模，侧架采用铸钢件的结构形态，通过拉伸、切除、圆角等特征还原侧架上的弹簧承台、轴箱导框、拱栏加强筋等细节结构，保证侧架的受力结构形态与实物一致。轮对部分按照窄轨铁路轮对标准建模，分别完成车轴、车轮的独立建模，车轮还原踏面、轮缘的标准廓形，车轴上预留轴颈、轮座的配合结构，装配时严格保证两轮缘内侧距离匹配7-1/4英寸轨距的要求，避免出现轨距匹配偏差。轴箱与悬挂系统部分，建模时还原了轴箱体的定位结构，以及一系悬挂的螺旋弹簧组，弹簧采用螺旋扫描特征完成，还原弹簧的节距、线径参数，装配时将弹簧组放置在侧架弹簧承台与轴箱之间，模拟真实的悬挂支撑结构。基础制动部分的建模还原了制动梁、闸瓦的安装结构，闸瓦位置对应车轮踏面，保证制动功能的结构逻辑成立。整体装配过程中通过同轴、重合、平行等配合约束，完全还原转向架各部件的实际运动关系，轮对可相对侧架顺畅转动，弹簧部件预留压缩活动空间。材质与渲染阶段，为整体模型赋予铸钢哑光金属材质，根据不同部件的功能区分材质质感：车轮踏面赋予略带磨损质感的深色金属材质，弹簧部件赋予弹性钢的亮面金属质感，侧架部分保留铸钢的细微颗粒质感，渲染时采用柔和的工业展示光源，从斜上方打光突出结构的立体感，清晰展现侧架的拱栏结构、轮对的装配关系、弹簧悬挂的布局细节，让观看者可以直观理解窄轨转向架的走行原理与结构组成。整个建模过程严格遵循机械设计的装配逻辑，所有零件无干涉，结构尺寸符合窄轨小型铁路车辆的设计规范，可用于窄轨铁路车辆的结构展示、教学演示以及小型蒸汽机车的设计参考，完整还原了拱栏转向架结构紧凑、承载稳定的特点，适配小型活蒸汽铁路的运行需求。
