Essieu轨道车辆转向架搬运装置三维结构

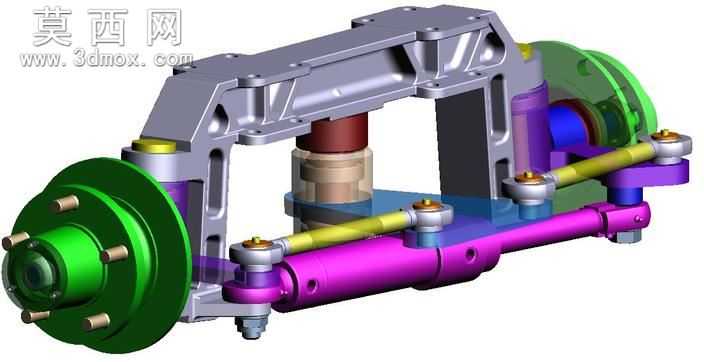

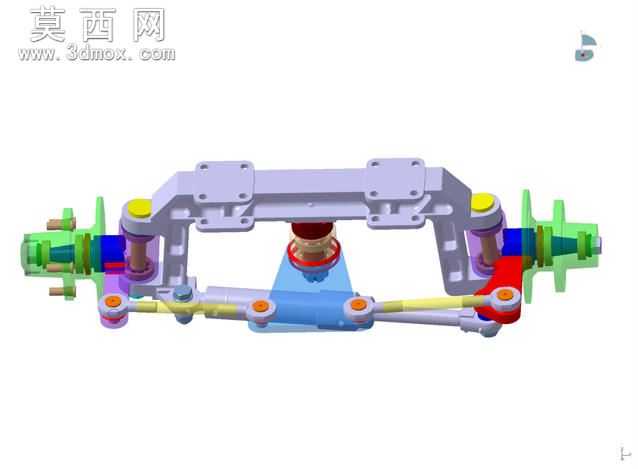

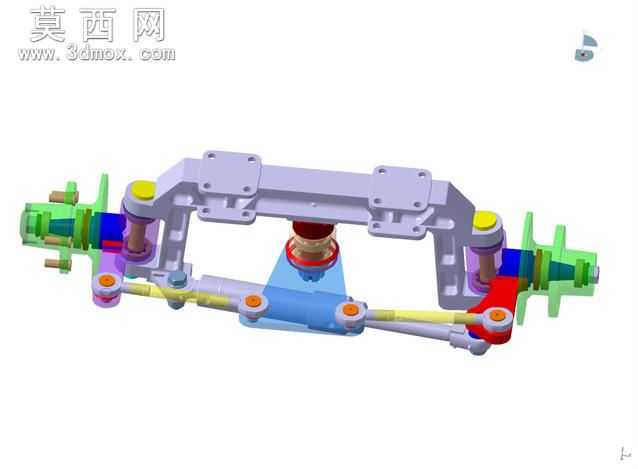

本模型为轨道车辆走行部核心转向架的搬运适配结构，采用三维参数化建模方式完成全装配体搭建，建模过程中严格遵循轨道车辆走行部的实际装配逻辑，对轮对、轴箱、构架、一系悬挂、横向拉杆、制动安装位等核心部件进行1:1比例还原，所有零部件均保留完整的装配约束关系，可实现动态干涉检查与运动仿真验证。模型渲染阶段采用多材质分层赋予方案，轮对部件采用高反光金属材质模拟锻钢轮的加工质感，轴箱与构架主体采用哑光金属灰材质还原铸钢构件的表面肌理，一系悬挂的弹性部件采用紫色半透明工程塑料材质区分功能属性，横向稳定杆采用亮黄色金属材质突出受力杆件的布局位置，制动盘安装位采用绿色哑光材质做功能分区标识，整体渲染效果层次分明，可清晰区分不同系统的构件边界。结构设计上，该转向架采用H型焊接构架作为承载主体，构架两侧通过轴箱定位结构与轮对连接，一系悬挂采用垂向液压支撑结构实现垂向载荷缓冲，横向布置的稳定拉杆用于传递轮对与构架间的横向作用力，抑制车辆运行时的蛇行运动，端部预留的制动盘安装位可适配盘形制动单元的装配需求，整体结构兼顾承载能力与运行稳定性。建模过程中对所有配合面均做了公差适配处理，轴箱与构架的定位面预留了实际装配所需的间隙，悬挂部件的活动行程符合轨道车辆的动力学参数要求，横向拉杆的球铰结构保留了转动自由度，可模拟实际运行中的相对转动，模型整体结构完整，无缺失零部件，无干涉装配问题，可用于轨道车辆走行部的结构教学、搬运工装设计参考以及转向架检修工艺的模拟演示，能够直观展示转向架各部件的连接关系与空间布局，为相关设计人员提供清晰的结构参考。
