多节伸缩臂式起重作业执行机构

　　这款多节伸缩式起重臂结构，核心适配中小吨位移动式起重设备的作业需求，常见于随车吊、小型汽车吊以及厂区内固定工位的吊装工位，主要承担重物起升过程中的幅度调节与载荷承载功能，区别于定长臂架结构，多节嵌套的伸缩形式能在非作业状态下大幅压缩设备整体长度，满足道路通行的尺寸限值要求，作业时可根据吊装距离逐节伸出臂架，覆盖从近距离重载吊装到远距离轻载送料的不同作业半径需求。从结构设计逻辑来看，该臂架采用截面渐变的嵌套式设计，每节臂的截面尺寸从根段到末段依次递减，相邻臂节之间配置有耐磨滑块作为导向支撑，避免金属臂节直接接触产生磨损，同时预留了足够的伸缩间隙，抵消臂架承载后产生的下挠变形带来的卡滞风险。臂架根段设计有双铰接吊耳结构，一组铰接点用于连接变幅油缸，通过油缸的伸缩动作调整臂架的仰角，实现起升高度的调节，另一组铰接点与设备的回转基座连接，传递臂架整体的倾覆力矩与垂直载荷，铰接孔内预设了衬套安装位，可更换耐磨铜衬套降低铰接位置的磨损速率，延长结构整体的维护周期。臂架末段设计有标准的吊具连接孔位，可直接挂载吊钩滑轮组，也可根据作业需求加装副臂、夹具等属具，适配不同类型的吊装场景。

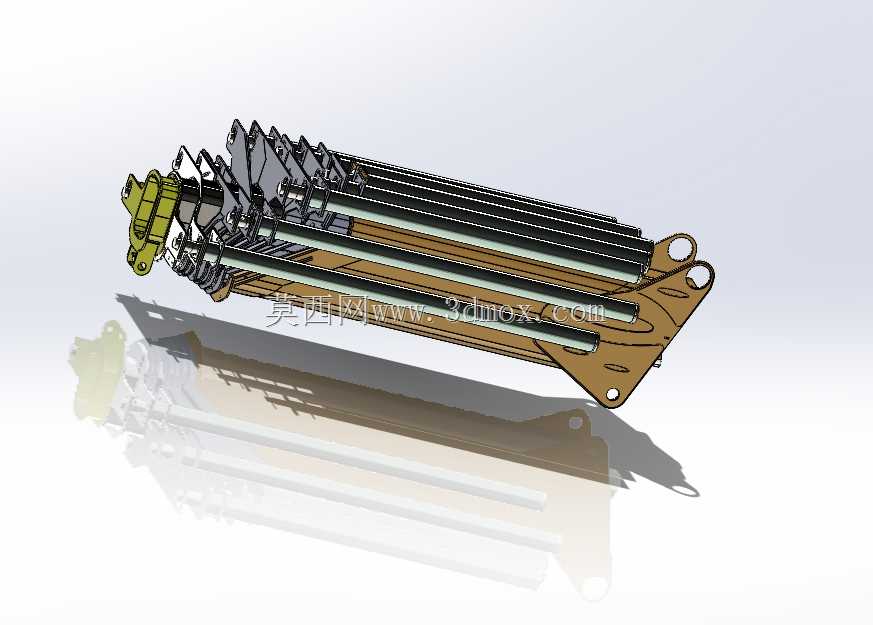

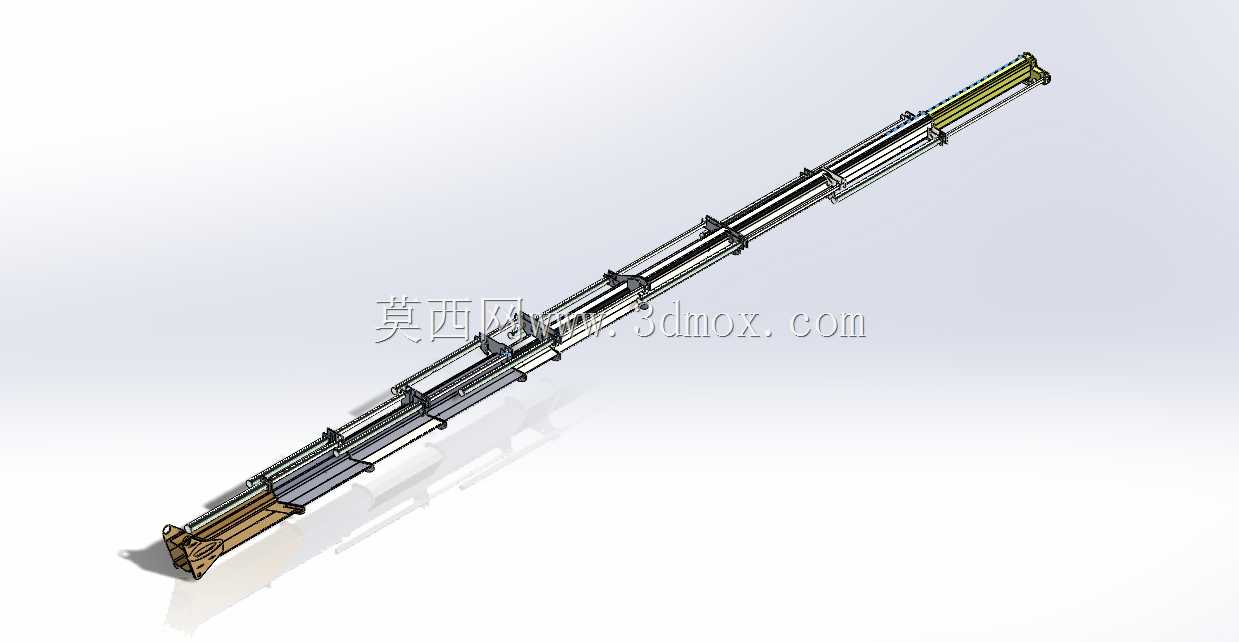

　　从安装边界来看，该臂架完全收回状态下整体长度紧凑，根段铰接点的中心距、变幅油缸连接点的位置公差均控制在通用起重设备的安装适配范围内，不需要对原有设备的基座结构做大幅改动即可完成替换安装；臂架完全伸出后，每节臂的搭接长度经过力学核算，保证在额定载荷下臂节之间的搭接区域不会出现应力集中，臂架整体的下挠量控制在行业标准允许的范围内，避免出现臂架失稳的风险。伸缩驱动的管路沿臂架侧面的固定支架排布，每一节臂对应的伸缩油缸进回油管路都设置有导向固定卡，避免臂架伸缩过程中管路被挤压、拉扯出现破损，管路排布位置避开了臂节之间的滑动摩擦面，也不会与吊装的钢丝绳产生干涉。

　　臂架表面的连接耳板、加强筋均采用对称焊接布局，减少焊接过程中产生的结构变形，所有受力焊缝都做了坡口处理，保证焊透深度满足重载承载的强度要求，臂架的非加工面预留了涂装工艺的余量，可根据设备整体的防腐要求做底漆、面漆的多层涂装，适应户外露天作业的防腐需求。在实际作业场景中，这类伸缩臂架可覆盖设备周边数米到数十米的作业范围，既可以完成厂区内设备检修时的零部件吊装转运，也可以配合户外施工场景完成建材、设备的短距离移位，相比折叠臂结构，伸缩臂的作业路径更直接，伸出与收回的动作效率更高，在开阔作业场景下的操作便捷性更突出。

　　设计过程中针对臂架的受力状态做了多工况的力学校核，包括全伸最大仰角额定载荷、全伸最小仰角额定载荷、半伸状态侧载等不同工况，每节臂的板材厚度、加强筋的布置位置都根据应力分布结果做了优化，在保证整体结构强度、刚度满足要求的前提下，尽可能降低臂架自身的重量，减少设备回转、变幅动作时的惯性负载，提升设备动作的平稳性。臂架侧面预留的滑块调整机构，可在长期使用出现滑块磨损后，通过调整螺栓补偿磨损量，消除臂节之间的过大间隙，避免臂架伸出后出现晃动，降低作业过程中的载荷冲击。
