单梁悬挑螺旋踏步楼梯结构设计

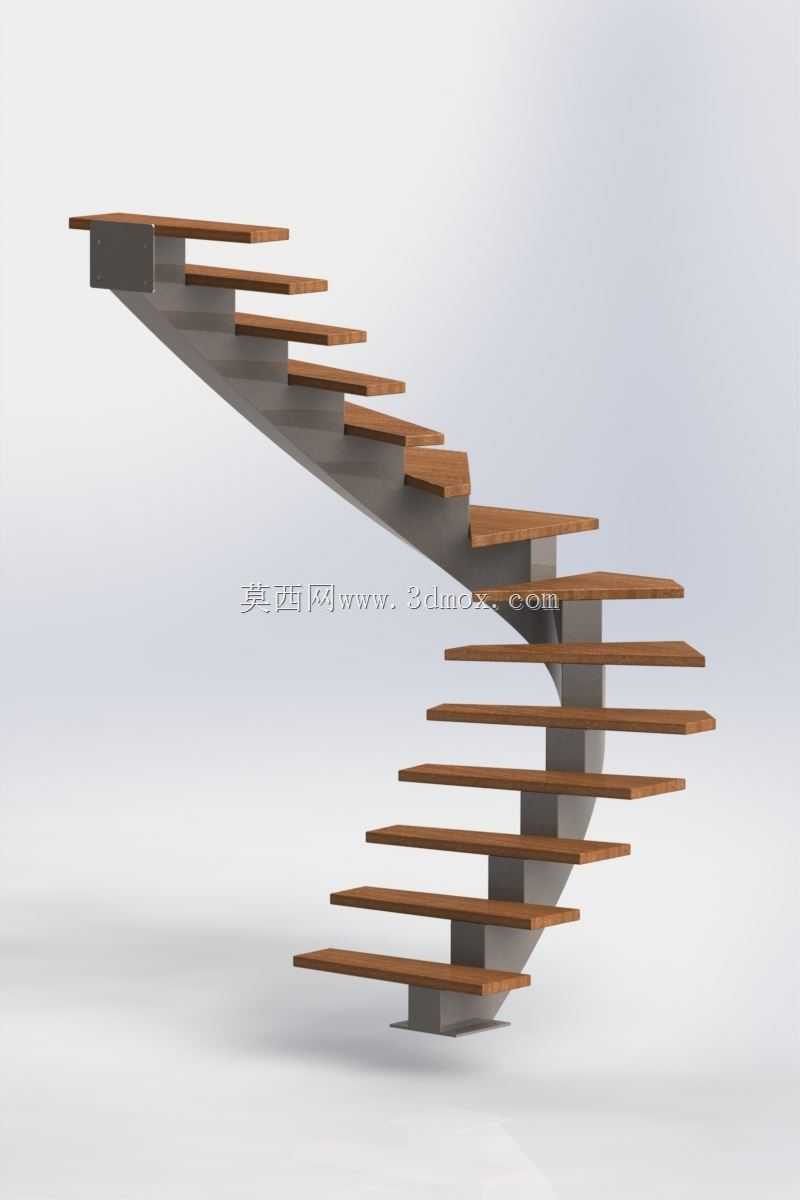

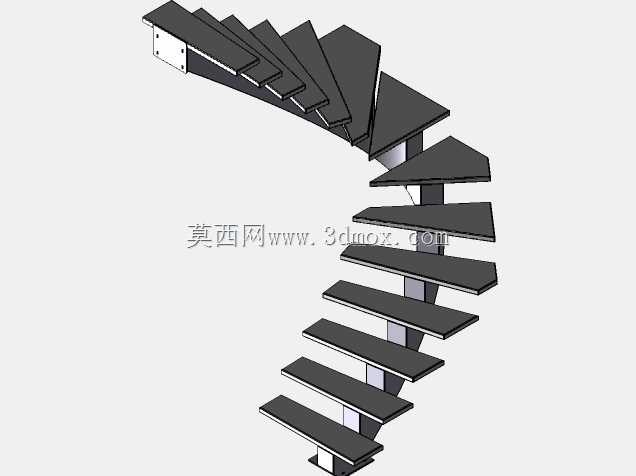

　　这款单梁悬挑螺旋踏步梯，核心应用场景集中在loft夹层空间、小型商业空间竖向交通、复式住宅局部动线衔接，相比常规双梁楼梯，它的占地投影仅为同层高直跑梯的35%左右，在层高2.8米到3.6米的空间里，能把水平投影直径控制在1.8米以内，不会占用过多地面使用面积，尤其适合边角区域安装，不会打断原有空间的平面动线。从结构设计逻辑来看，它采用中央单根变截面型钢作为主承重梁，梁体顺着螺旋上升轨迹做连续弯扭成型，每一级踏步通过焊接或螺栓锚固在主梁侧面，踏步板采用实木复合材质，踏面宽度从靠近主梁一侧的80mm逐步过渡到外侧的280mm，符合人体工程学的踏步受力要求，行走时不会出现踏面过窄踩空的问题，踏步高度统一控制在180mm，连续行走时步幅适配性好，不会产生明显的抬腿疲劳感。

　　设计阶段首先要确定的是安装边界条件，顶部需要和上层楼板的结构梁做刚性连接，底部要和地面预埋的钢板做锚固，整个梯段的水平荷载、竖向荷载都通过中央主梁传递到上下两个锚固点，不需要在中间额外增设支撑柱，这也是它能节省空间的核心原因。在建模过程中，需要先确定螺旋线的导程，也就是每旋转一周上升的高度，结合层高计算总踏步数，保证每一级踏步的升角一致，避免出现踏步高度差过大的问题；主梁的截面选型要根据总荷载计算，常规家用场景下，单根主梁选用8mm厚的矩形钢管弯制即可满足承重要求，每级踏步的悬挑长度控制在800mm以内，避免踏步端部出现过大的挠度变形，行走时不会产生明显的晃动感。

　　踏步板和主梁的连接节点是设计重点，每块踏步板下方都设置有三角形加劲肋，加劲肋和主梁满焊连接，再通过沉头螺栓从踏步板上表面锁入加劲肋，既保证连接强度，又不会在踏面露出凸起的连接件，保证行走时的脚感平整。从安装适配性来看，这款楼梯不需要在墙体上做额外的锚固点，所有受力都集中在上下两端的连接位，对于后期改造的空间非常友好，不需要破坏原有墙体结构，安装时只需要先把主梁吊装定位，固定上下两端的连接法兰，再逐块安装踏步板，最后做表面的漆面处理即可，施工周期比现浇混凝土楼梯缩短70%以上，而且自重更轻，不会对原有楼板造成过大的荷载压力。在实际使用场景中，这类楼梯的扶手通常可以选择沿踏步外侧设置连续的不锈钢或实木扶手，扶手的轨迹和螺旋梯的上升轨迹完全匹配，高度控制在900mm，满足安全防护要求，同时扶手本身也能起到一定的结构加强作用，提升整个梯段的抗扭刚度。建模时需要注意弯扭主梁的成型工艺可行性，弯制过程中要避免梁体出现截面变形，所以在三维建模阶段就要预留出弯制的工艺余量，同时校核每一级踏步的安装角度，保证所有踏面都处于水平状态，不会出现倾斜积水或者打滑的问题；另外还要考虑踏步的防滑处理，踏面前端可以设置嵌入式的防滑条，提升使用安全性。

　　这类楼梯相比传统的中柱旋转梯，中央没有立柱遮挡，视觉上更通透，不会给空间造成压抑感，光线可以顺着梯段的螺旋间隙穿透，在小空间里也能保持良好的采光效果，同时单梁的结构线条更简洁，适配现代简约、工业风等多种室内装修风格，既满足竖向交通的功能需求，也能作为空间里的装饰构件存在。在结构校核环节，需要重点验算主梁的弯扭组合应力，以及踏步悬挑端的静载挠度，按照人均75kg的活荷载标准，每级踏步同时承载两人的工况下，端部挠度不能超过跨度的1/250，保证行走时的稳定性，同时连接螺栓的抗剪强度、焊缝的抗拉强度都要满足钢结构设计规范的要求，避免长期使用后出现连接松动的问题。
