符合DIN5417标准的开口轴用挡圈卡环

　　在液压阀组、泵类装配、减速机输出轴、阀门阀杆限位这类需要对回转类零件做轴向定位的场景里，这类开口卡环是装机量极大的基础紧固件，很多刚入行的结构设计人员容易忽略这类小零件的安装边界，最后导致装配时卡环脱出、或者轴上沟槽加工余量不足引发限位失效。这款卡环严格遵循DIN5417标准的尺寸公差要求，覆盖SP30到SP250的全规格轴径适配范围，设计时首先考虑的是装配工况下的受力冗余：卡环开口处的错位量控制在标准允许的最小阈值内，避免装入轴槽后开口端翘起与相邻轴承内圈、密封件发生运动干涉。从实际装配逻辑来看，这类卡环不需要额外的紧固件辅助，依靠自身的弹性变形卡入轴上预先加工的环形沟槽内，就能承担轴向的限位载荷，限制装在轴上的滚动轴承、齿轮、衬套类零件的轴向窜动，相比轴端挡板、圆螺母锁紧的定位方式，它占用的轴向安装空间极小，不需要在轴端加工螺纹或者钻孔，能大幅缩短轴类零件的加工工序，降低小规格轴件的加工难度。

　　做三维建模时，卡环的截面尺寸、开口间隙、自由状态下的内径与工作状态下的扩张量都做了对应匹配，不同轴径规格对应的沟槽宽度、沟槽深度、沟槽倒角尺寸都能和卡环参数形成对应，设计人员选型时不需要再反复核对标准手册的尺寸链，直接调取对应规格的模型就能在装配体里完成干涉检查：要注意的是，卡环装入沟槽后，露出沟槽的径向高度要满足限位要求，不能因为相邻零件的倒角过大，导致卡环的限位面无法贴合零件端面，实际装机时很多卡环失效的问题都出在这个细节上——相邻零件的安装端倒角超过了卡环的露出高度，工作时受轴向力作用零件会顺着倒角滑过卡环，引发整套传动结构的轴向窜动。

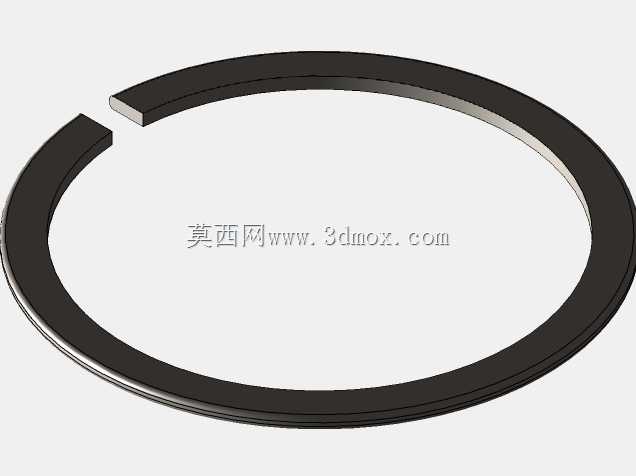

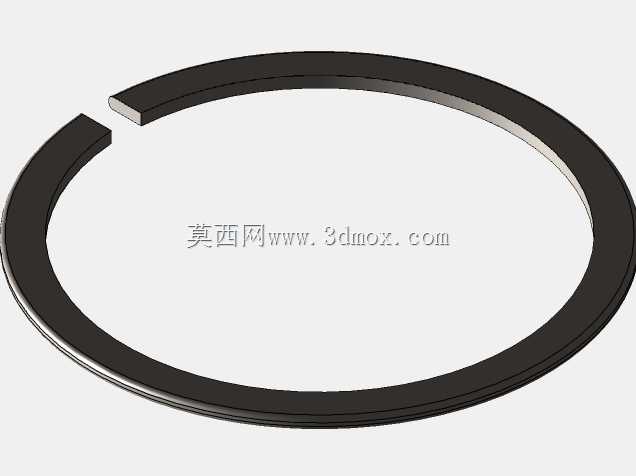

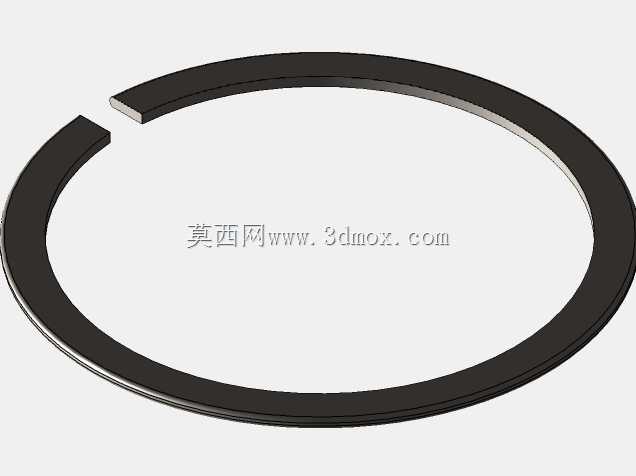

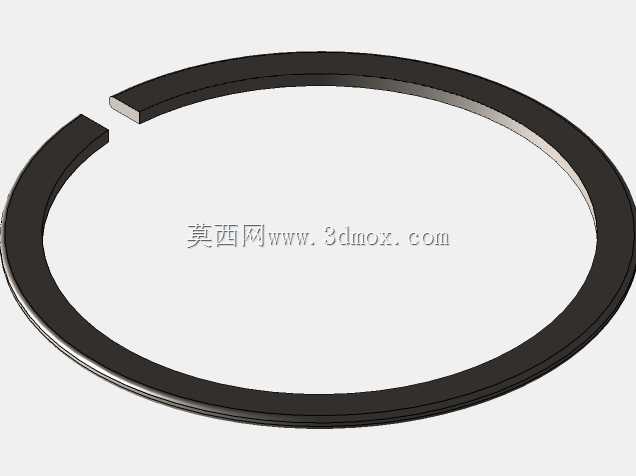

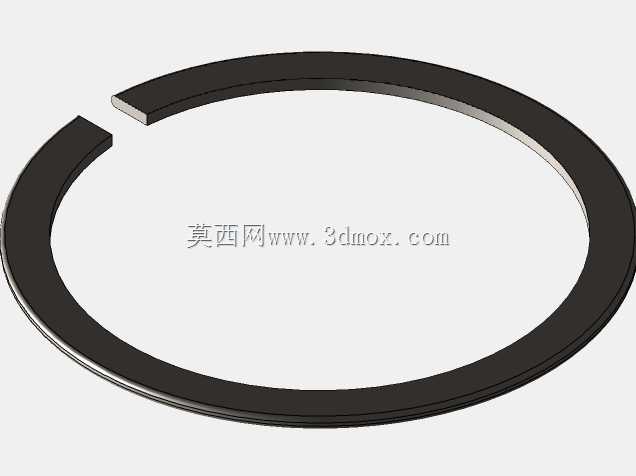

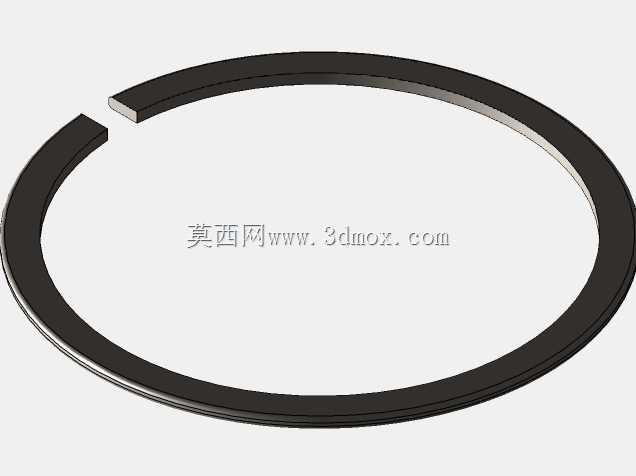

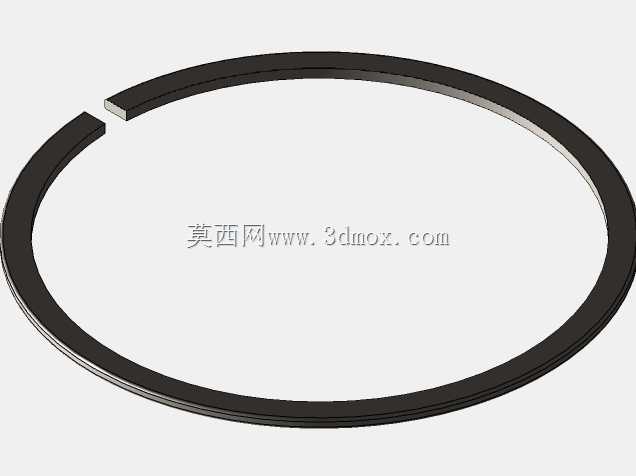

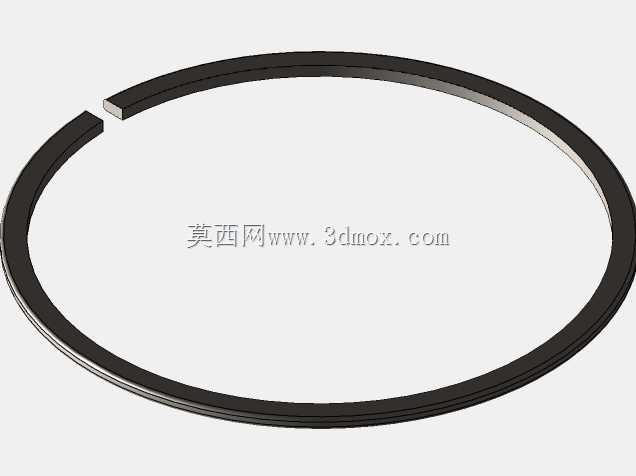

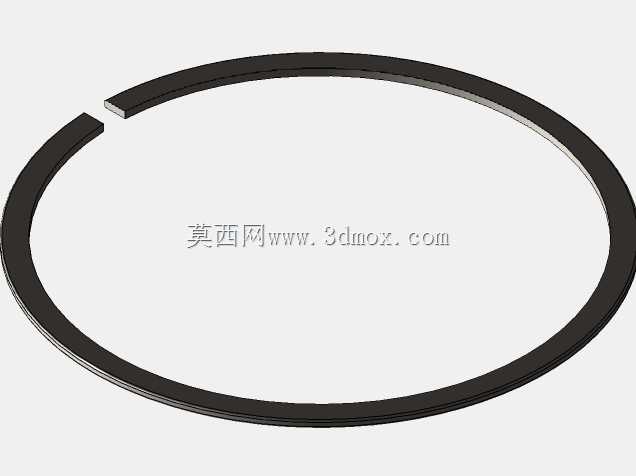

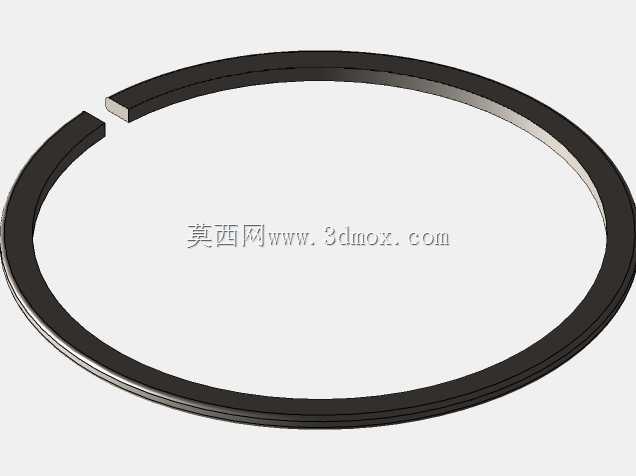

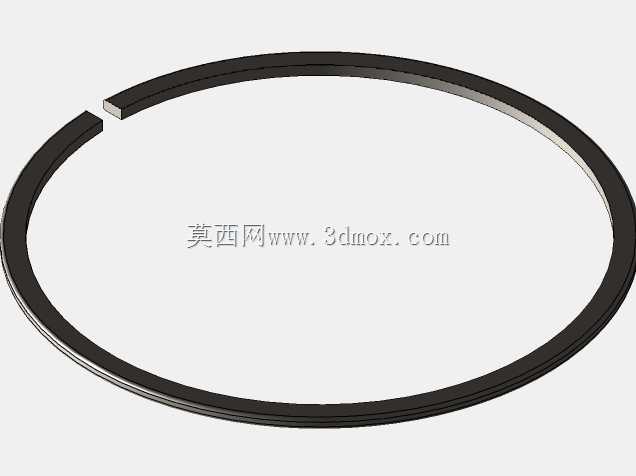

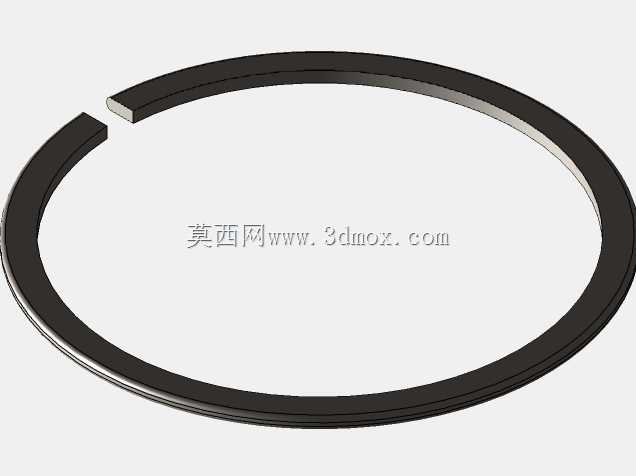

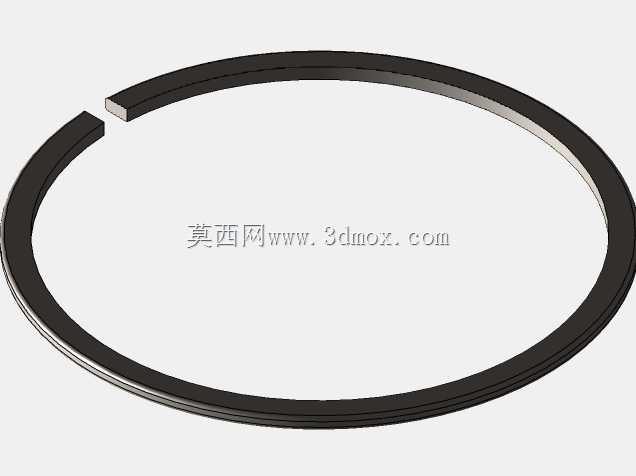

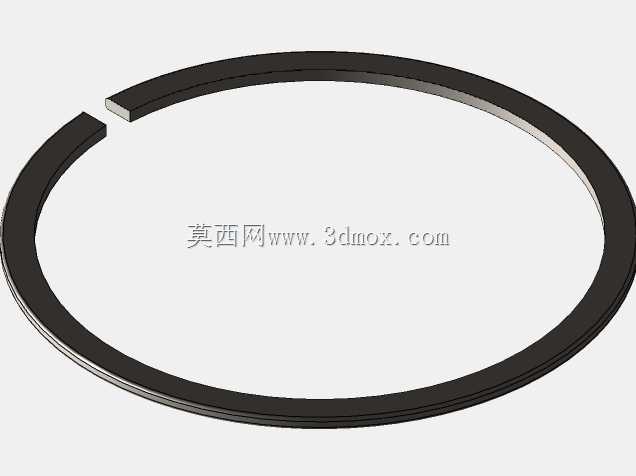

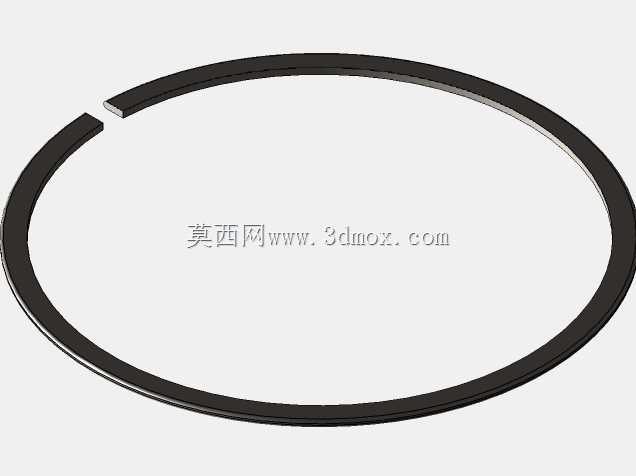

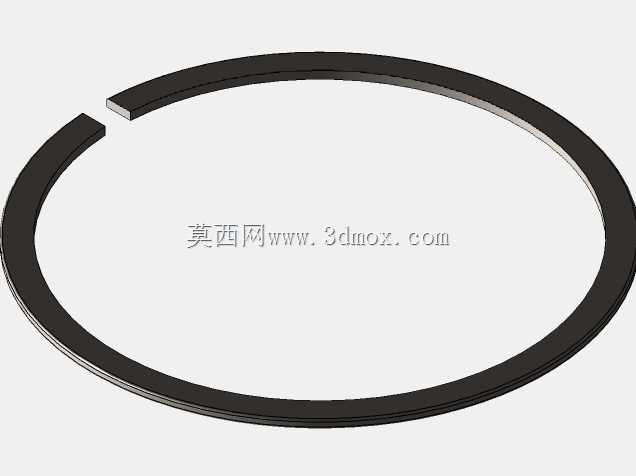

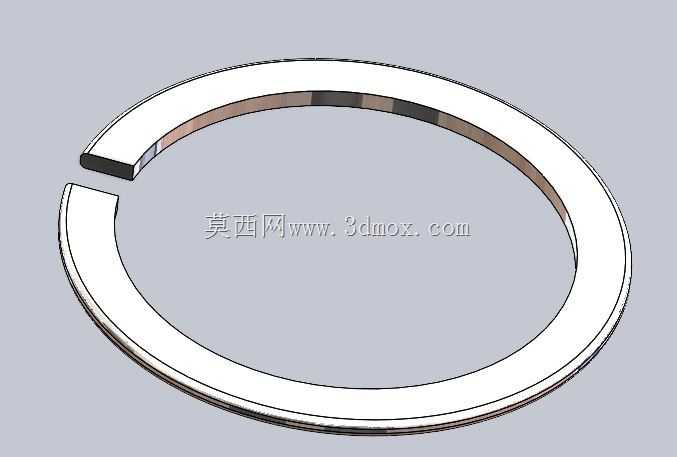

　　从外形来看，这款卡环为等截面开口环形结构，内外径的同轴度公差控制在标准要求范围内，开口端的倒角做了圆滑处理，装配时用卡簧钳扩张两个端部的工艺孔就能顺利装入轴槽，不会因为边缘毛刺刮伤轴表面或者操作人员的手部。在阀门类产品的减压阀结构里，这类卡环常用来限位阀杆上的弹簧座、密封衬套，因为减压阀内部空间紧凑，无法容纳体积更大的轴向定位结构，卡环的薄型截面刚好能适配阀杆周边的狭小安装空间，同时能承受弹簧往复动作带来的周期性轴向载荷，不会因为长期受交变载荷出现断裂或者脱出沟槽的问题。

　　建模过程中也考虑了不同装配场景的适配性，卡环的截面圆角、端部扩张后的弹性变形量都做了参数化关联，如果设计人员需要调整轴径适配范围，只需要修改对应的参数就能生成对应规格的模型，不需要重新绘制草图。还要注意的安装边界是，轴上加工的环形沟槽位置要和相邻零件的限位端面保留足够的距离，避免卡环装入后被零件端面压到开口位置，导致卡环无法完全卡入沟槽底部，长期受振动影响出现松脱；另外沟槽的底部圆角不能过大，否则卡环的内圈无法贴合沟槽底部，会减少卡环和沟槽的接触面积，降低轴向承载能力。在轴承限位的应用场景里，卡环的侧面要和轴承内圈的端面保持平行，不能出现倾斜装配的情况，否则轴承运转时的轴向力会集中在卡环的局部位置，容易造成卡环局部过载断裂。这类标准件的三维建模看似简单，实则每一处尺寸公差都和实际装配的可靠性直接相关，没有按照标准参数搭建的模型，放到装配体里做干涉检查时很容易出现误判，导致后续加工出来的零件无法正常装配，甚至引发设备运行故障。
