多布拉迪恰帕里奥24MM铰接安装基座结构

　　这款铰接安装基座主要应用在气动管路、小型流体控制回路的减压阀配套安装场景中，作为阀件与设备安装面之间的连接承载构件，承担阀件固定、铰接活动端限位、管路应力分散的核心作用。在轻工生产线的小型气动控制站、实验室流体试验台、小型自动化设备的气路排布场景中，这类安装基座能够替代传统的一体式阀座，通过铰接结构适配管路安装角度的微调需求，避免硬管连接时因为安装公差产生的装配应力，减少长期运行过程中管路接头漏气、阀件壳体受力开裂的故障概率。

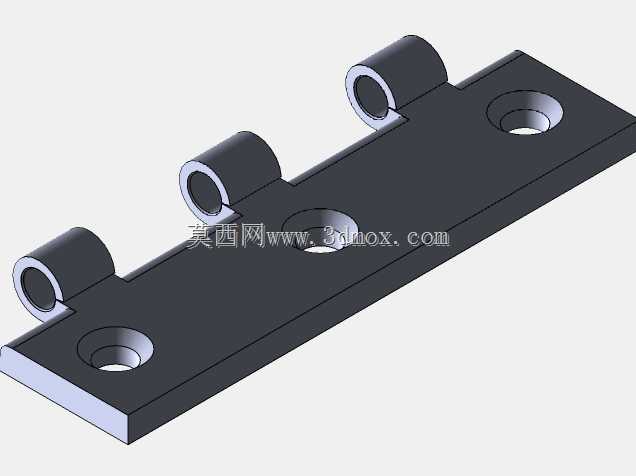

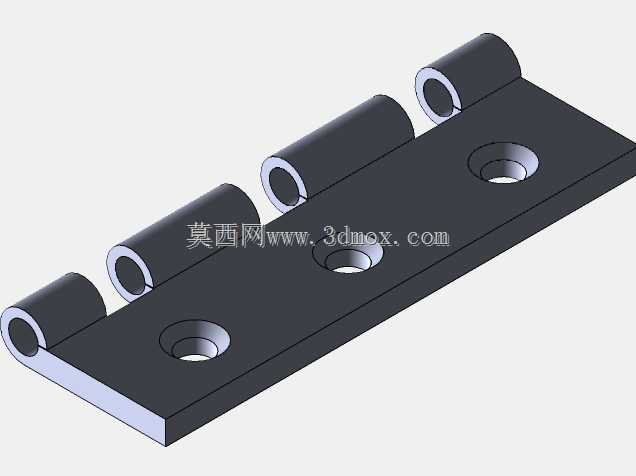

　　从结构设计来看，基座主体采用矩形平板作为承载基体，平板厚度经过受力校核，能够承受阀件自重以及管路振动带来的交变载荷，平板上分布的三个沉头安装孔，孔位公差按照IT7级精度设计，沉头深度适配标准内六角圆柱头螺钉的头部尺寸，安装后螺钉头部不会突出基座平面，保证安装面贴合平整，不会出现局部应力集中的问题。平板一侧延伸出三个同轴的铰接套筒，套筒内孔与铰接销轴采用H7/g6的间隙配合，既保证铰接转动的顺滑度，又控制径向间隙在合理范围内，避免铰接活动端出现过大的旷量，影响阀件的安装位置精度。

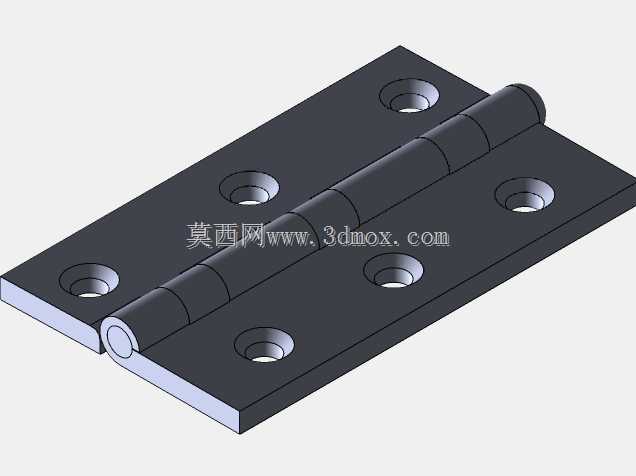

　　套筒与平板主体之间采用圆角过渡结构，过渡圆角半径根据板材厚度设置，能够有效降低冲压或者铣削加工过程中的应力集中问题，提升构件的疲劳强度，在长期承受铰接转动带来的交变载荷时，不会出现套筒根部断裂的问题。在设计过程中，首先根据配套减压阀的安装尺寸确定基座的整体宽度与长度，24MM的核心尺寸对应铰接端的中心距参数，保证铰接销轴安装后，阀件的转动行程不会与周边设备构件产生干涉。安装孔的孔位排布避开了铰接套筒的投影区域，保证安装螺钉时操作空间充足，不需要额外使用特殊扳手就能完成装配。铰接套筒的内孔粗糙度要求达到Ra1.6，减少销轴转动时的磨损，延长构件的使用寿命，套筒的外圆与内孔保持同轴，同轴度公差控制在0.02MM以内，避免三个套筒同轴度偏差过大导致销轴装配卡滞。从安装边界来看，基座安装后平板底面完全贴合设备安装面，铰接端突出平板平面的高度经过严格控制，保证阀件绕销轴转动时，最大转动角度下阀件底部不会与安装平面产生剐蹭，三个铰接套筒的间距与配套阀件的铰接耳间距完全匹配，装配后不会出现轴向窜动。

　　在实际选型应用中，这类铰接安装基座适合需要定期调整阀件安装角度的场景，比如需要频繁对接不同管路接口的试验台架，或者设备运行过程中存在小幅振动、需要通过铰接结构释放应力的管路系统，相比固定式安装座，它能够抵消一部分安装面的平面度误差，降低对安装面加工精度的要求，减少现场装配的调整工作量。建模过程中对所有安装孔、铰接内孔的配合尺寸都做了参数化关联，调整整体尺寸时能够自动更新配合公差，方便后续根据不同规格的阀件做衍生设计，所有棱边都做了0.2MM的倒角处理，避免装配过程中锐边划伤操作人员，也减少涂层喷涂时的边角流挂问题，提升表面处理的质量。
