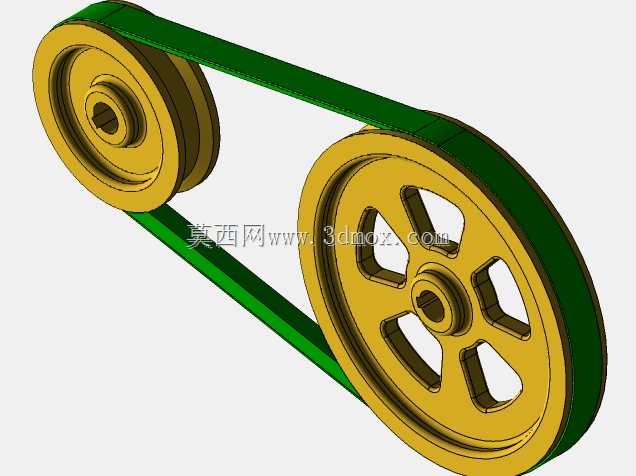

双槽V型皮带轮传动机构三维结构

　　这套带传动结构的设计，最初是针对小型粮油加工设备的动力传递需求做的适配，后续也可直接复用到农用机械、小型输送线、台式加工设备的动力端做动力传输。日常工况里，这类结构常被布置在电机输出端与工作机输入端之间，靠带与轮槽的摩擦力传递扭矩，相比齿轮传动，它能在设备启动瞬间缓冲冲击，遇到突发过载时皮带会在轮面打滑，不会直接打坏后端的齿轮、传动轴等核心零件，对小功率设备的动力端保护作用非常明显。

　　设计阶段最先敲定的是两轮的中心距参数，要兼顾现场安装的空间边界：如果中心距留得过小，小带轮的包角会达不到传动要求，容易出现打滑丢转的问题；中心距过大的话，皮带运行时会出现上下拍振，高速运转时还会产生额外的动载荷，加速带体疲劳老化。最终确定的中心距适配常规1.2米以内的安装跨距，小带轮的基准直径选值避开了最小许用直径阈值，避免皮带反复弯折产生过大的弯曲应力，拉长三角带的实际使用寿命。

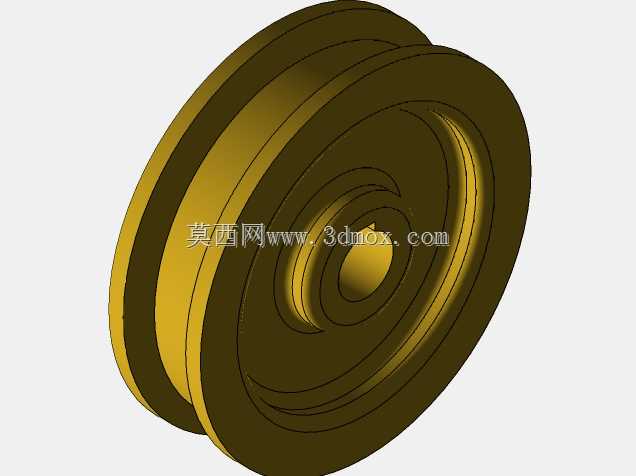

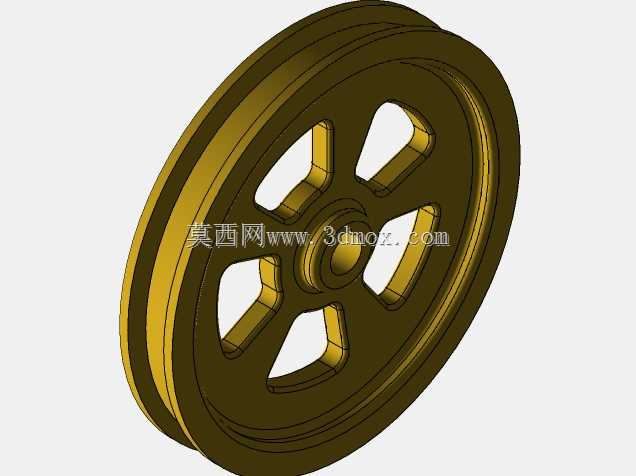

　　结构细节上，两个带轮都做了腹板开孔的轻量化设计，不是实心轮盘结构——大带轮的五处辐板孔是经过动平衡校核的，轮体旋转时不会因为质量分布不均产生径向跳动，高速运转时的震动量能控制在普通机械的许用范围内。轮槽的角度、槽深尺寸完全匹配常用的B型三角带规格，槽面做了细微的粗糙度处理，既保证足够的摩擦力传递扭矩，也不会因为槽面过于粗糙加速带体的磨损。两个带轮的中心孔都预留了键槽安装位，可配合平键与传动轴做周向固定，轮毂部分的轴向长度做了加长处理，和轴的配合接触面积足够，传递额定扭矩时不会出现轮毂松脱、轴孔偏磨的问题。

　　安装边界方面，这套结构对安装面的平面度要求不算苛刻，普通型钢焊接的机架面只要经过简单找平就能安装，两轮的端面共面调整只需要靠直尺靠平就能完成对位，不需要复杂的专用工装。日常维护时只需要定期检查皮带张紧度，出现磨损老化直接更换同规格三角带即可，不需要拆解整套传动结构，维护成本远低于齿轮传动、链传动结构。实际使用中，这套传动结构的传动比可以根据需求调整带轮直径配比，适配不同的转速输出要求，不管是需要减速增扭的粉碎类设备，还是需要平稳传动的输送类设备，都能通过调整轮径参数快速适配，不需要重新改动整体安装框架。

　　从建模逻辑来看，整套结构完全按照实际加工的工艺顺序做特征搭建：先做轮坯的旋转特征，再切削轮槽、加工辐板孔、拉削键槽，每一处特征的倒角、圆角都和实际机加工的工艺要求一致，没有出现无法落地的工艺死角，不管是做运动仿真验证传动干涉，还是导出工程图指导实际加工，都能直接使用，不需要额外做工艺补正。
