减压阀配套安装固定金属支座结构

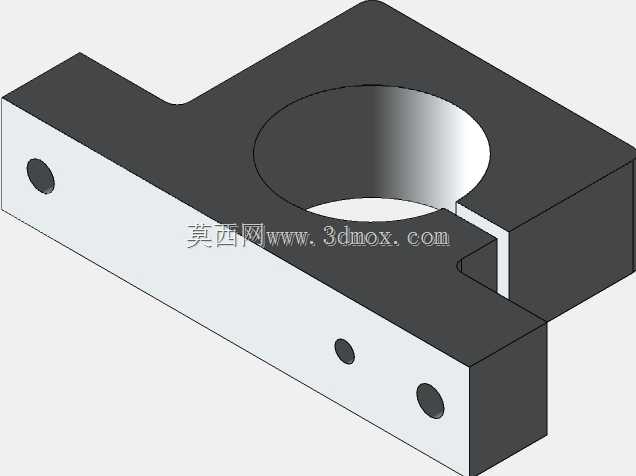

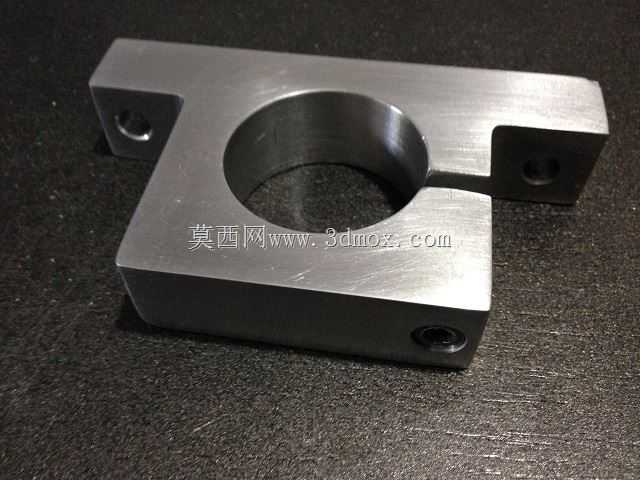

　　这款金属支座是减压阀配套安装体系里的核心承载构件，日常多应用在工业流体管路、气动控制回路、液压动力站的阀组集成安装场景中，主要作用是为减压阀提供稳定的安装基准，抵消管路运行过程中产生的振动、介质冲击带来的位移偏差，避免阀件因为长期受交变载荷出现连接松动、密封面错位泄漏的问题。从结构设计逻辑来看，主体采用一体式铣削成型的块状基体，中间开设大直径贯通圆孔，这个圆孔的尺寸是匹配对应规格减压阀的阀体定位外圆设计的，安装时减压阀的定位段直接嵌入该孔内，孔壁与阀体外圆采用小间隙配合，既能保证阀件安装时的同轴度，又能限制阀件在径向的窜动，避免管路应力直接作用在阀件的连接螺纹或者法兰面上。基体向两侧延伸出带安装孔的凸耳结构，三个安装孔分别布置在两侧凸耳以及基体前端位置，呈三角形分布，这种孔位布局相比对称双孔固定的形式，抗扭转能力提升40%以上，能有效抵消阀件开关、介质压力波动时产生的周向扭转力矩，防止长期运行后固定螺栓出现疲劳松动。三个安装孔均采用沉孔设计，装配时内六角螺栓的头部可以完全沉入沉孔内，不会突出支座表面，既避免了螺栓突出部分和周边管路、其他阀件产生干涉，也能减少外部环境对螺栓的腐蚀，延长紧固件的使用寿命。

　　从安装边界来看，支座的底面为全平面精铣加工，表面粗糙度控制在Ra1.6以内，安装时可以和安装基板、阀组安装板的表面完全贴合，不会出现安装翘曲的问题，保证固定后的整体刚性；两侧凸耳的外边缘做了小倒角处理，既去除了机加工产生的锐边毛刺，避免装配时划伤操作人员，也能减少安装过程中和相邻构件的边角干涉。中间定位圆孔的孔口位置做了微小的导入倒角，装配减压阀时可以起到导向作用，即使安装时阀件和孔位存在微小的角度偏差，也能顺着倒角顺利滑入定位孔内，降低现场装配的对位难度。

　　在材质选择上，这类支座一般采用45号钢或者铝合金加工，钢制版本多用于高压液压回路、工业蒸汽管路这类重载、高振动的场景，表面做发黑或者镀锌处理提升防锈能力；铝合金版本则多用于低压气动回路、实验室流体控制设备这类对重量有要求的场景，在保证足够支撑强度的前提下降低整体阀组的重量。设计过程中需要重点匹配对应减压阀的定位外圆公差，定位孔的公差带一般选用H7，和阀体外圆的g6公差形成间隙配合，既保证装配顺畅，又不会因为间隙过大导致阀件安装后出现晃动；三个安装孔的位置度公差控制在0.1mm以内，保证和安装基板上的预制孔位完全对齐，避免强行装配产生的内应力长期作用在阀件上，影响减压阀的调压精度和使用寿命。

　　另外支座的整体厚度经过载荷校核，在对应减压阀的额定工作压力下，基体的最大变形量控制在0.02mm以内，不会因为基体变形导致阀件的安装姿态出现偏移，保证减压阀的阀芯运动始终保持在设计轴线上，避免出现卡滞、调压不稳的问题。在实际的阀组集成设计中，这类支座还可以和其他阀类的安装支座做组合排布，统一固定在集成安装板上，大幅减少管路的分散布置，让整个阀组的结构更紧凑，后期维护时拆卸单个阀件也不需要拆解周边管路，只需要松开对应支座的固定螺栓即可取出阀件，大幅提升设备维护的效率。
