工业质量控制用泄漏测试仪器结构设计

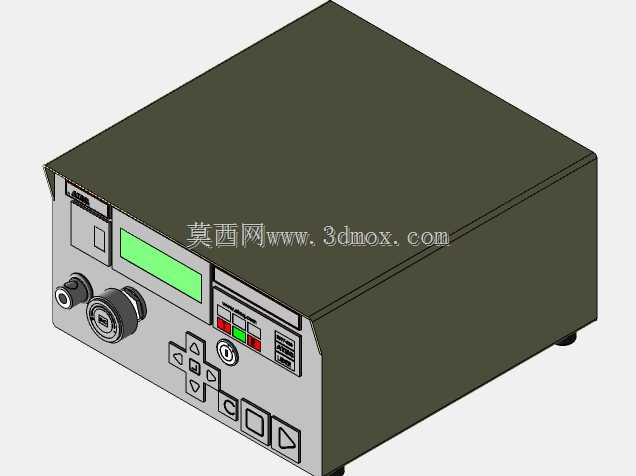

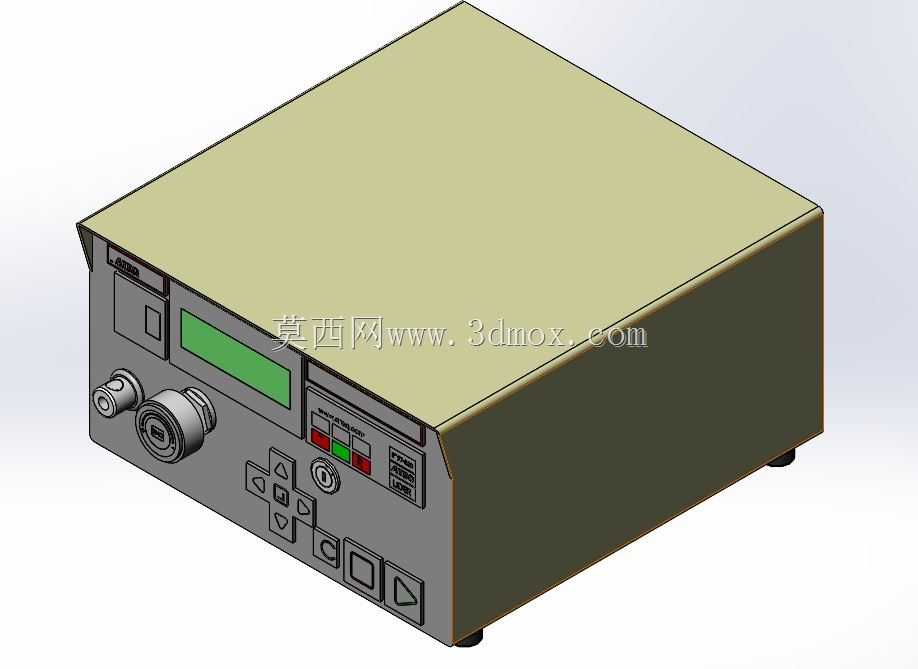

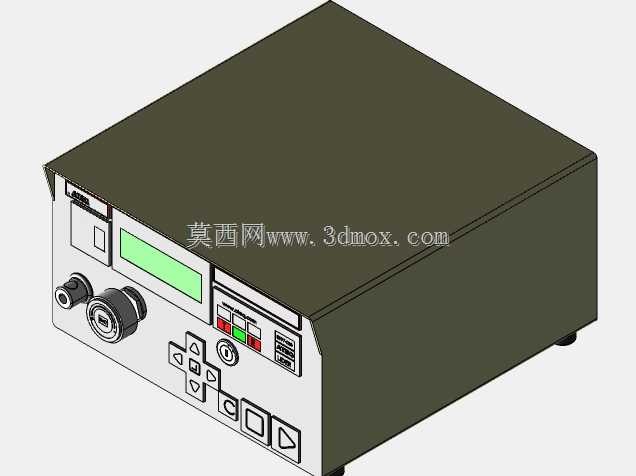

　　这款泄漏测试仪器的三维结构设计，首先围绕工业生产现场的质量管控场景展开，在汽车零部件、液压阀件、压力容器、消费电子密封件的生产线上，这类设备是判定工件密封性能是否达标的核心检测单元，直接关系到出厂产品的可靠性，避免因密封失效引发的介质泄漏、性能衰减甚至安全事故。从结构设计的角度来看，设备整体采用台式方正箱体布局，这种布局首先考虑了生产线工位的安装适配性，箱体底部设置的防滑支撑脚垫，既可以保证设备放置在工作台面时的稳定性，也能预留底部散热间隙，避免长时间连续运行时内部元器件积热。

　　前面板的人机交互区域做了分区排布，上方的长条形显示屏采用倾斜嵌入式安装，操作人员站立或坐姿操作时都能清晰读取检测参数，不需要刻意调整视角；显示屏下方的操作按键区按照功能逻辑做了区块划分，方向控制键、功能确认键、参数设置键的排布符合一线操作人员的操作习惯，减少误触概率。接口区域设置在前面板左侧，采用快插式气路接口，这种设计是为了适配生产现场快速更换检测工装的需求，不同规格的被测工件只需要更换对应接头即可快速接入气路，不需要额外工具拆装，大幅缩短工位换型的等待时间。前面板上的状态指示灯采用红、绿、黄三色分区，合格、不合格、设备待机三种状态可以远距离识别，生产线巡检人员不需要凑近屏幕就能快速判断工位运行状态，适配批量生产时的快速巡检需求。

　　设备的箱体外壳采用薄钢板折弯拼接结构，边角处做了圆弧过渡处理，既避免生产现场操作人员磕碰受伤，也能提升箱体的结构刚性，减少车间内叉车通行、冲压设备运行带来的振动对内部检测元器件的影响。内部结构设计上，气路控制单元、信号处理单元、电源模块做了独立仓室分隔，气路部分靠近前面板接口区域，缩短气路路径，减少气压传递延迟，提升检测响应速度；电路部分设置在箱体后侧，和气路部分做密封隔离，避免气路可能出现的冷凝水、微量泄漏介质影响电路稳定性。

　　从安装边界来看，设备的整体进深控制在常规工业工作台的可用深度范围内，放置在标准工位台面上不会超出台面边缘，后侧预留的电源接口、通讯接口位置距离箱体边缘有足够的插拔操作空间，不需要额外预留过多的后部安装间隙，适合紧凑排布的生产线工位布局。设备顶部为平整平面，日常可以临时放置检测记录表单、小型工装配件，不会因为顶部凸起结构影响台面使用。在功能实现的结构匹配上，设备内部的压力传感器安装位置做了减震处理，避免车间振动干扰压力检测精度，气路中的调压阀、电磁阀均采用模块化安装结构，后期维护时可以单独拆卸更换，不需要拆解整个箱体，降低设备运维的时间成本。前面板的接口处做了密封胶圈设计，避免车间内的切削液飞沫、粉尘进入设备内部，适配机加工、装配车间的多尘、多油污环境。这款设备的结构设计没有追求冗余的外观造型，所有结构细节都围绕工业现场的实际使用需求展开，从操作便利性、安装适配性、维护便捷性、环境耐受性多个维度匹配工业质量检测工位的使用要求，三维建模过程中对各个部件的装配间隙、操作空间、安装干涉都做了逐一校验，确保结构设计可以直接落地用于生产制造。
