工业导轨连接用异形铝合金型材结构

　　这款异形截面铝合金型材，主要面向工业自动化生产线的导轨安装、设备框架拼接场景设计，日常应用在输送线侧边导向、防护栏快速拼接、小型设备机架搭建这类需要兼顾安装便捷性与结构强度的工况中。不同于常规等截面矩形铝型材，这款型材的两侧设计了对称的燕尾式卡槽结构，不需要额外打孔攻丝，配套对应的T型螺栓或者滑块螺母就可以快速完成相邻型材的拼接、外置附件的固定，现场装配的时候不需要复杂的加工工序，只需要按照需求切割对应长度就可以投入使用，能大幅缩短现场安装的工时。

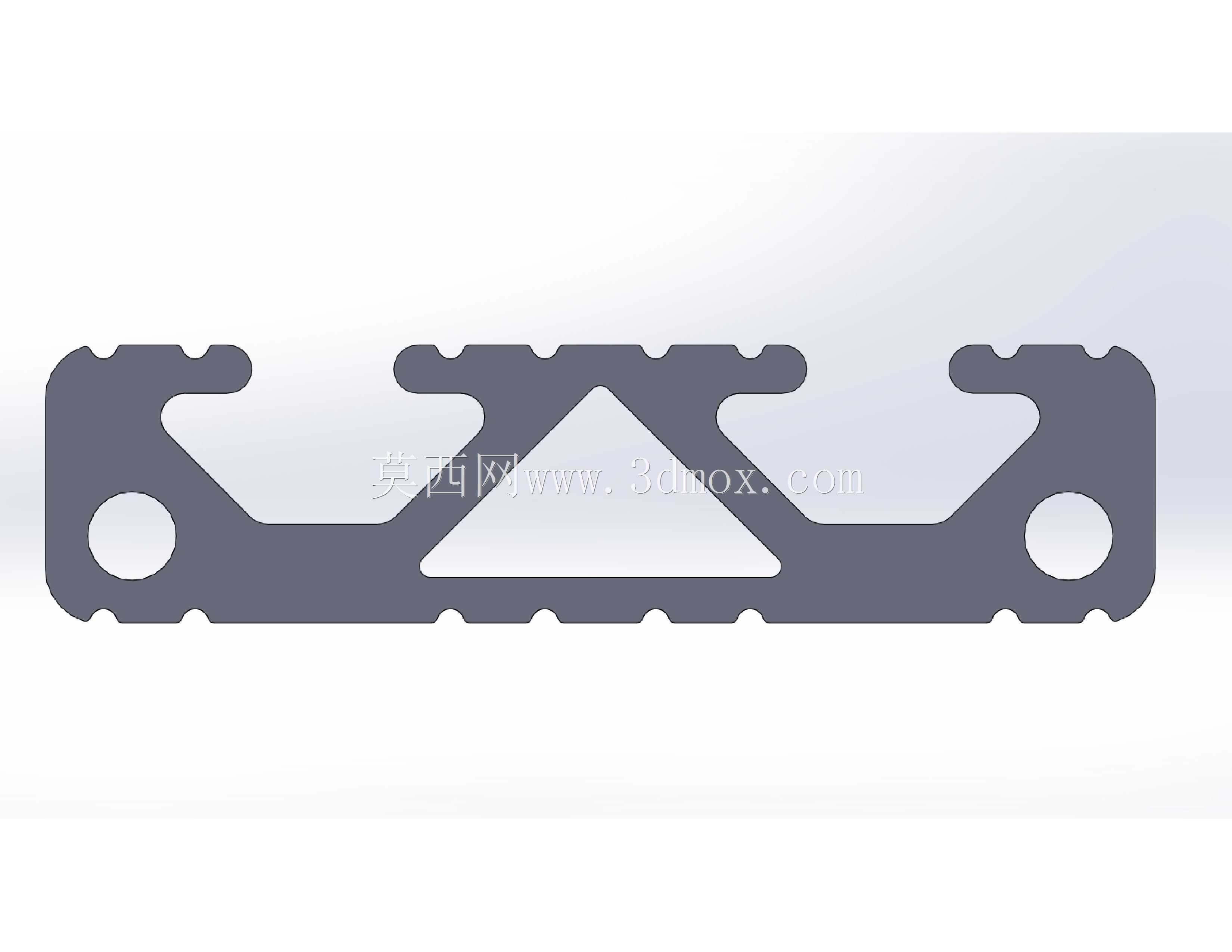

　　从结构设计逻辑来看，型材主体的中部设置了多道平行的加强筋，沿着型材长度方向贯通，在不额外增加型材整体壁厚、控制整体重量的前提下，有效提升了型材长度方向的抗弯截面模量，当型材作为水平导轨使用时，在额定负载下的绕度可以控制在工程允许的范围内，避免长期负载下出现永久性形变。两侧的卡槽边缘做了圆弧过渡处理，一方面是挤压生产的时候可以减少铝料流动的应力集中，降低型材挤出后出现变形、开裂的不良率，另一方面安装配套紧固件的时候，圆弧导向可以让滑块螺母更顺畅地滑入卡槽，不会出现直角边卡滞的问题。

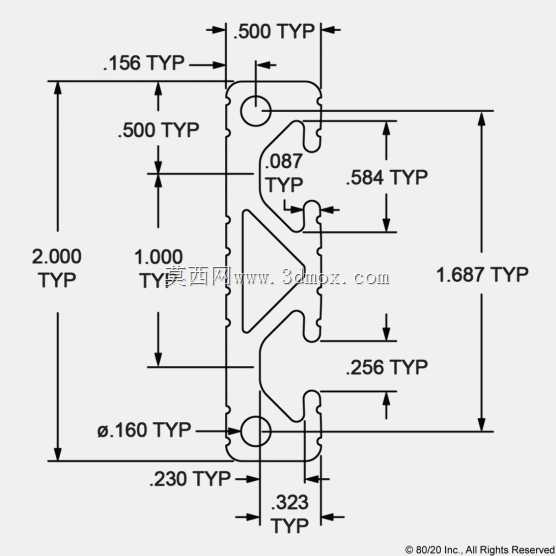

　　型材两端的圆形沉孔位置，是为了拼接时安装定位销设计的，当多段型材需要对接延长的时候，在沉孔内压入配套的圆柱定位销，就可以保证两段型材的对接面齐平，卡槽位置完全对正，不会出现对接错位导致后续附件滑动卡滞的问题。从安装边界来看，这款型材的截面宽度、高度都适配常规工业铝型材的安装模数，和市面上常见的40系、45系铝型材的连接配件可以通用，不需要单独开模定制配套的角码、螺栓，降低了用户的配件采购成本。型材的背部平面做了铣平处理，当需要把型材固定在设备机架或者墙面基础上时，背部的整平面可以和安装基面完全贴合，不会因为型材表面的挤压纹路出现安装间隙，保证固定后的型材不会出现晃动。

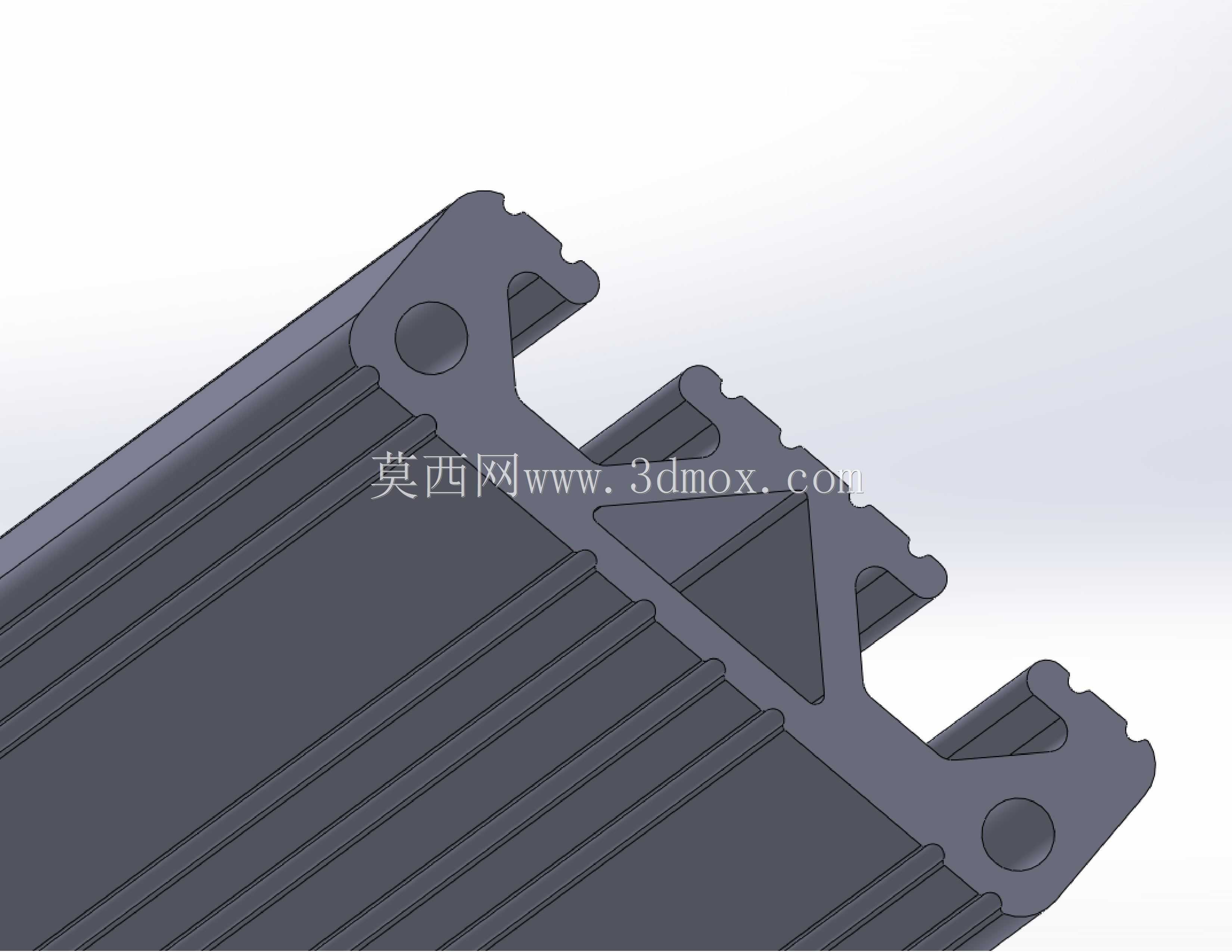

　　在实际工况使用中，这款型材既可以作为直线运动的轻载导轨使用，配合对应的滑轮组件引导工装夹具做直线往复运动，也可以作为设备防护栏的立柱、横梁使用，利用两侧的卡槽快速卡入透明亚克力板或者钣金防护板，不需要额外的压条配件。设计过程中特意对卡槽的尺寸公差做了严格控制，卡槽的开口宽度、内部空腔的尺寸公差控制在正负0.1mm以内，保证配套的滑块螺母滑入后不会出现旷量，连接后的结构不会因为间隙产生晃动。型材表面采用常规阳极氧化处理，在车间多尘、有少量切削液飞溅的环境下也不会轻易出现氧化锈蚀，日常维护只需要擦拭表面即可，不需要额外做防腐处理。针对不同的负载场景，这款型材可以通过调整内部加强筋的壁厚来适配，轻载场景下可以适当减薄壁厚降低成本，重载场景下可以加厚加强筋提升承重能力，不需要修改外部的安装尺寸，保证配件的通用性。在做三维建模的时候，特意把型材的所有倒角、卡槽的微小圆角都做了还原，没有做简化处理，后续用户做装配仿真的时候，可以准确模拟紧固件和卡槽的配合状态，不会出现干涉误判，导出工程图的时候也可以直接提取截面尺寸用于型材挤压开模，不需要二次修正图纸。
