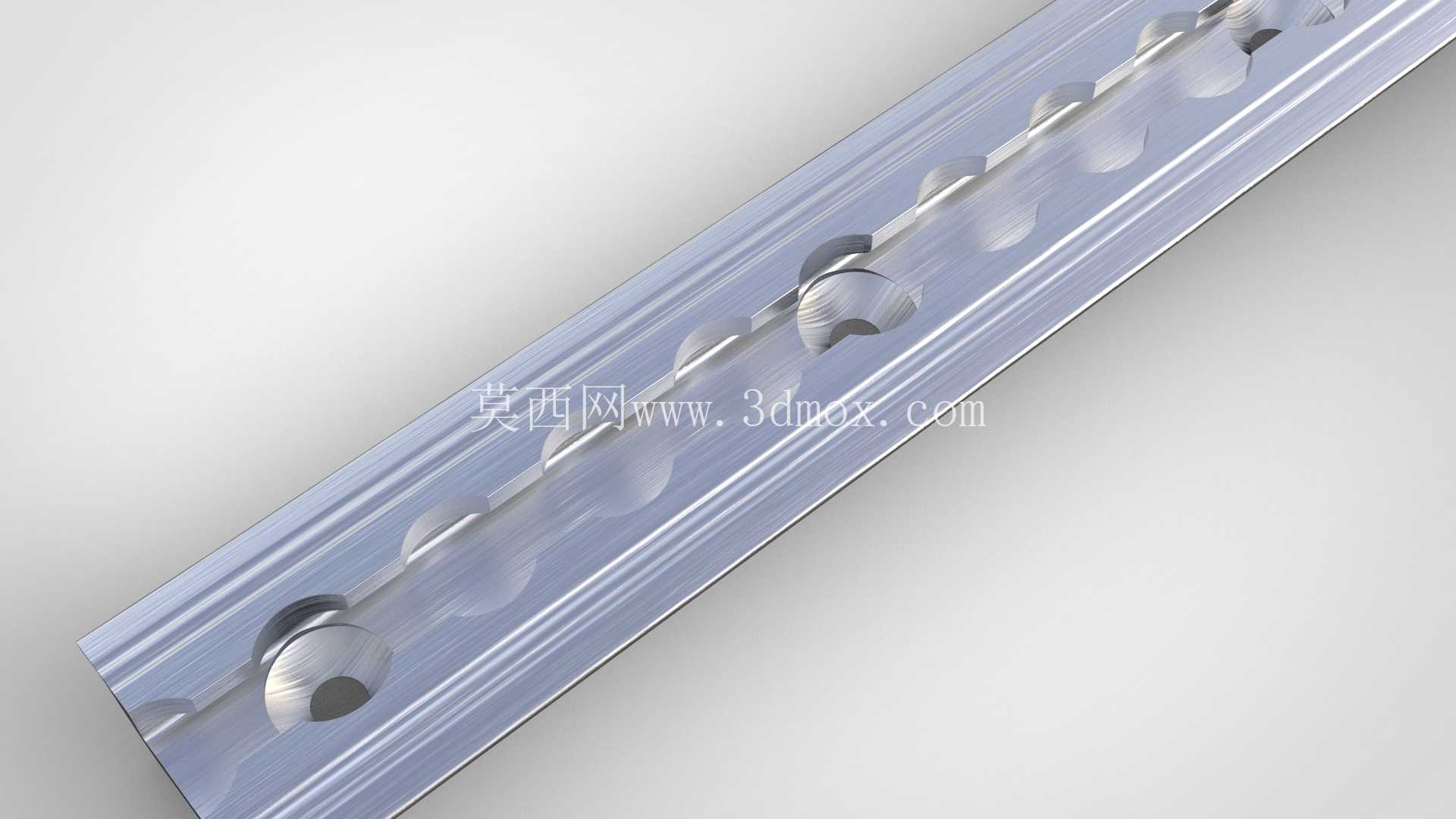

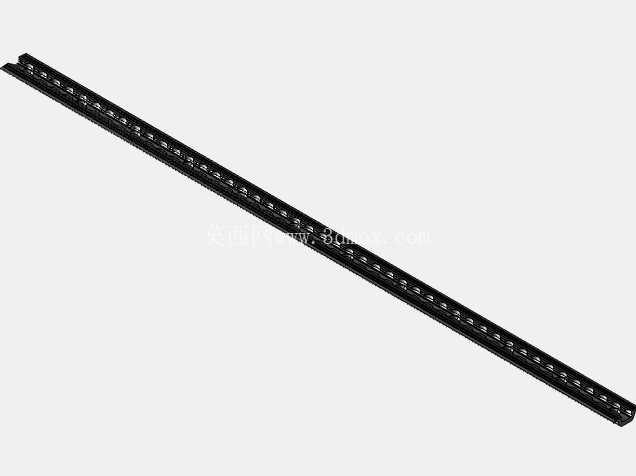

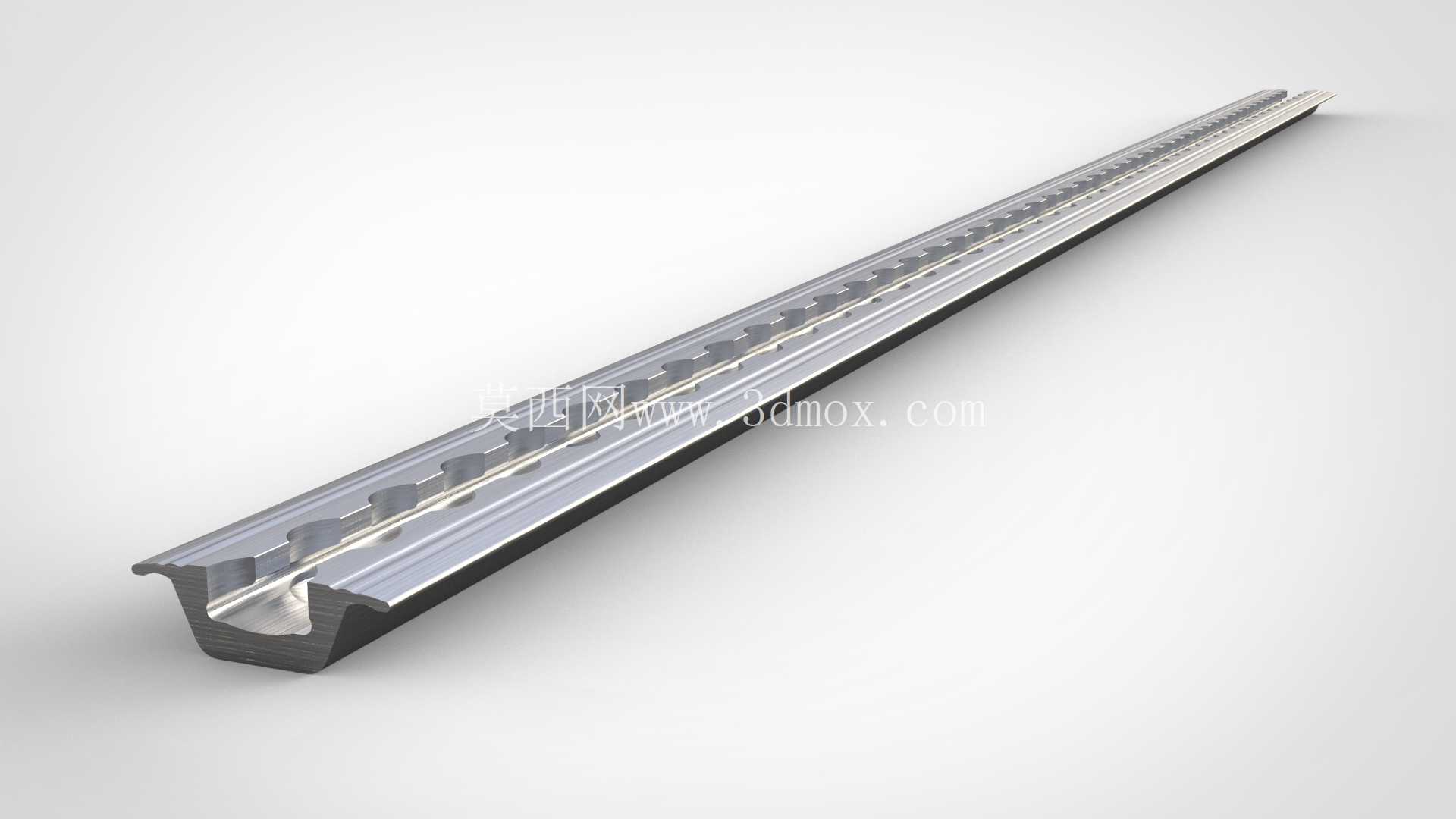

带端部法兰等距安装孔L型直线导轨

　　在工业输送、工装夹具定位、小型设备滑动导向的场景里，这类带端部法兰的L型轨道是很常用的导向承载部件，区别于常规圆形边缘的导轨，它的端部法兰结构能直接抵靠安装基准面，省去了额外的定位挡块加工，在装配时能快速对齐安装基准，减少现场配作的工作量。从结构设计来看，轨道采用L型截面，单侧的垂直立边作为滑动导向的基准面，水平底边承担承载与安装固定的功能，截面的壁厚经过受力校核，在常规轻载滑动工况下不会出现侧向形变，轨道的滚道或者滑动接触面做了连续的等截面设计，保证滑动件在全程移动过程中配合间隙保持一致，不会出现行程中段卡滞或者间隙超差的问题。

　　安装孔的排布是这个轨道的核心设计点，所有安装孔的中心距严格控制为4英寸，第一个安装孔的中心距离轨道端部边缘的尺寸为1英寸，这种等距孔位设计适配英制安装基准的工业铝型材、工装台板，在多段轨道拼接的时候，只要对齐端部的法兰面，相邻轨道的孔位就能自然对齐，不需要重新划线打孔，大幅缩短长行程导向机构的装配周期。端部采用法兰结构而非常规的圆形收边，一方面是在轨道端部提供了更大的接触承压面，当滑动件运行到行程端点时，法兰面可以直接作为硬限位的贴合面，不需要额外加装行程挡块，另一方面法兰的垂直面能和安装基座的端面完全贴合，在承受侧向冲击载荷的时候，能把载荷直接传递到基座上，避免轨道端部因为应力集中出现弯折变形。

　　在实际应用中，这类轨道常用来做小型工装的滑动导向，比如焊接工装的滑台、检测设备的进给导轨、物料架的抽拉轨道，它的L型截面可以单侧固定，在安装空间受限的场景里，不需要在轨道两侧都预留安装操作空间，只需要从水平底边的上方锁入固定螺丝就能完成安装，适合狭窄腔体内部的导向机构布置。建模的时候严格按照1:1的实际尺寸还原，所有的安装孔位、截面轮廓、法兰的倒角尺寸都和实际加工要求一致，结构工程师在做设备选型或者机构设计的时候，可以直接把这个模型导入装配体，核对安装边界、行程范围、和周边部件的干涉情况，不需要重新测绘建模。轨道的滑动接触面做了圆角过渡处理，避免尖锐棱边划伤滑动配合件的接触面，同时也能减少滑动过程中的应力集中，延长轨道的使用寿命。

　　在安装边界上，轨道的总宽度、总高度尺寸都控制在紧凑范围内，水平底边的宽度足够布置固定螺丝的沉头孔，锁入螺丝之后螺丝头不会高出轨道底面，保证轨道和安装基面完全贴合，不会因为螺丝凸起导致轨道安装倾斜，影响导向精度。垂直立边的高度经过优化，既能给滑动件提供足够的导向接触长度，避免滑动过程中出现翘头卡滞，又不会因为立边过高增加不必要的材料成本和安装空间占用。这类L型法兰轨道和普通的平导轨相比，集成了端部定位、硬限位、单侧安装的功能，在很多轻载导向场景里可以替代更复杂的线性导轨组件，降低设备的整体制造成本，同时因为结构简单，后期维护也更方便，只需要定期清理接触面的杂物、涂抹润滑脂就能保证顺畅运行。在做三维装配校核的时候，要特别注意轨道端部法兰的突出尺寸，预留足够的安装空间，避免法兰和基座周边的加强筋、固定螺丝出现干涉，同时要核对第一个安装孔距离端部1英寸的尺寸，在设计基座安装孔的时候对应匹配，保证装配时孔位完全对齐，不需要现场扩孔调整。多段拼接使用时，相邻轨道的对接面要保证平齐，法兰面之间可以加装薄垫片调整拼接间隙，避免滑动件经过拼接位置的时候出现卡顿。
