带均布螺栓孔的环形法兰连接结构

　　在石化、市政给排水、暖通空调、工业流体输送等管线系统中，法兰是实现管段之间、管线与设备之间可拆卸连接的核心承压部件，本次呈现的环形法兰结构，是针对中低压工况下的管道对接需求设计的连接构件。从实际工程应用来看，这类法兰常被用在减压阀、调节阀等阀件的进出口端，作为阀件与管线的衔接接口，也可直接用于同管径钢制管道的对接作业，适配输送水、低压蒸汽、非腐蚀性工业气体等介质的管线场景，能够在不破坏管线整体结构的前提下，实现管段的快速拆装检修，降低后期运维的拆解难度。

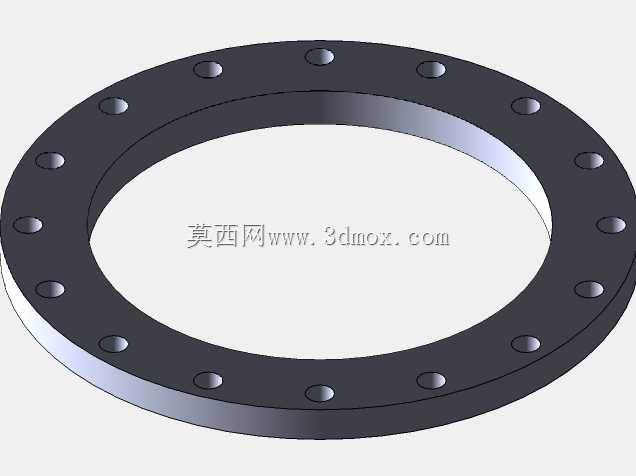

　　从功能特性上看，该法兰采用整体环形锻件切削加工的成型思路，本体为等厚度圆环结构，内孔直径与对接管道的通径保持一致，避免通径突变造成的介质流阻增大、局部紊流等问题，减少介质输送过程中的压力损失。法兰盘面上沿圆周方向均匀布置了16个贯穿螺栓孔，孔位的分度圆直径、孔径尺寸均匹配对应压力等级的标准紧固件规格，安装时通过穿入配套螺栓、对角均匀施加预紧力，即可将两侧法兰端面紧密压合，配合中间加装的密封垫片，实现连接部位的静密封，防止介质在承压状态下发生渗漏。法兰的密封面为全平面结构，适配非金属软垫片，对于PN10及以下压力等级的工况，这种密封面形式的加工难度更低，密封性能稳定，对安装时的端面平行度公差容忍度更高，适合现场施工条件有限的管线安装场景。

　　设计过程中首先明确了安装边界条件：法兰的内孔通径匹配DN100规格的管道，外径尺寸满足螺栓布置的最小间距要求，避免螺栓孔距离法兰外缘过近导致安装时扳手操作空间不足，同时也防止孔边距过小造成法兰本体的结构强度不足。螺栓孔的数量与孔径经过强度校核，在额定工作压力下，所有螺栓的总预紧力能够抵消介质压力产生的轴向分离力，保证连接的可靠性；法兰本体的厚度经过刚度验算，在螺栓预紧力和介质内压的共同作用下，法兰盘面的翘曲变形量控制在密封垫片允许的回弹范围内，避免因法兰变形导致密封面压合不均出现泄漏。法兰的两个端面均要求加工至规定的表面粗糙度，保证与密封垫片的贴合紧密性，去除加工过程中产生的毛刺、飞边，所有锐角做倒钝处理，避免安装过程中划伤操作人员、损坏密封垫片。

　　从安装适配性来看，该法兰的背面预留了与管道焊接的坡口结构，可采用角焊缝形式与对接钢管端部连接，焊接时需控制焊接变形量，避免焊接后法兰端面的平面度超差，影响后续的密封效果。在管线组装时，两侧法兰的螺栓孔需保证同轴对中，螺栓穿入方向保持一致，紧固过程严格按照对角交叉顺序分多次逐步拧紧，避免单侧受力过大造成法兰偏斜。日常运维中，这类法兰结构的检修成本较低，当管线需要截断、更换阀件或清理管内杂质时，只需拆卸对应位置的法兰螺栓即可完成作业，无需对整段管线进行切割，大幅缩短了检修停机时间。针对减压阀这类阀件的配套安装场景，该法兰的结构尺寸与阀件自带的连接法兰完全匹配，能够保证阀件进出口的流道顺畅，不会因为连接部位的结构突变影响减压阀的压力调节精度，也避免了局部流阻过大造成的阀件前后压力差异常问题。
