符合DIN2577标准的扁平管道连接法兰

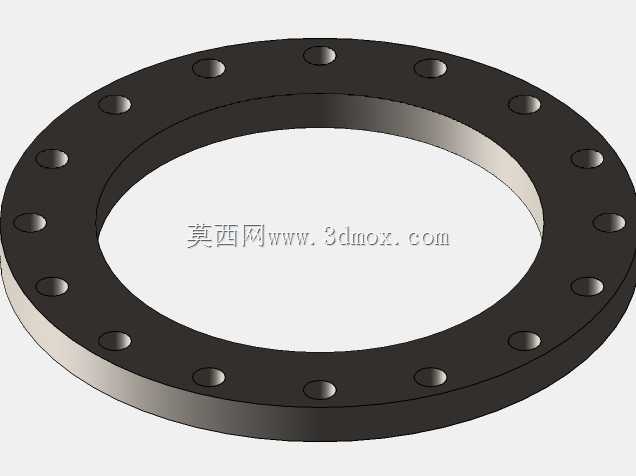

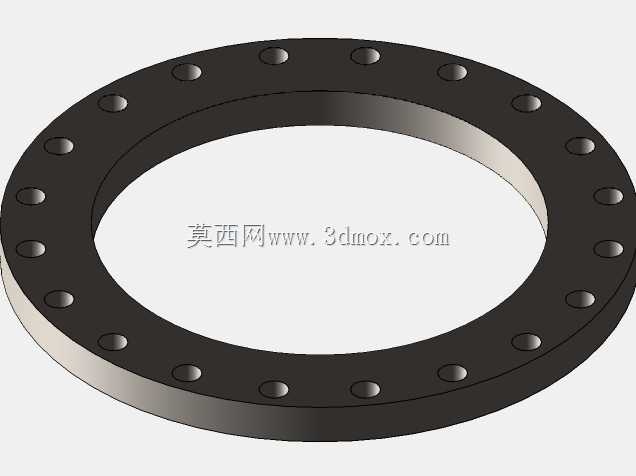

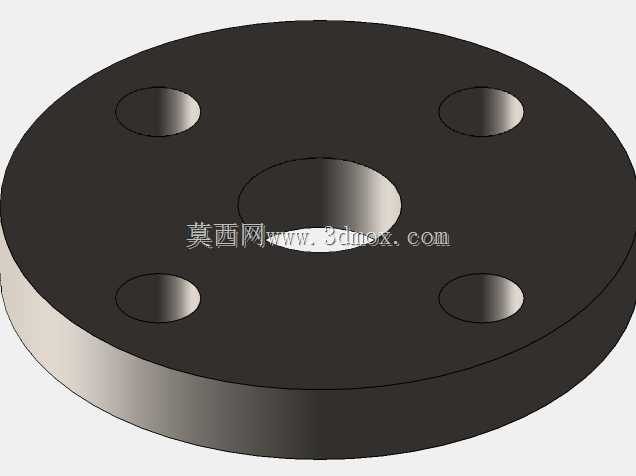

　　从实际工程选型的角度看，这类平面法兰的密封面为全平面结构，没有凸台或者凹凸榫槽，配套的密封垫片多为橡胶石棉垫、非金属平垫片，安装时不需要额外加工密封面定位结构，对现场施工的工装要求更低，尤其适合压力等级不超过1.6MPa、介质温度在常温到120摄氏度区间的普通工况，在民用建筑泵房、厂区工艺支管段的应用占比很高。设计这款法兰的三维模型时，首先要严格遵循DIN2577标准里的尺寸公差要求，不同公称通径对应的法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径、法兰本体厚度都有明确的数值边界，比如小通径DN15的法兰螺栓孔为4个，大通径DN600的法兰螺栓孔增加到20个，所有螺栓孔沿中心圆均匀分布，孔位的角度公差控制在±0.5度以内，避免现场安装时出现螺栓穿装错位的问题。在工业管路系统的搭建与改造项目里，法兰是管路与管路、管路与阀体设备之间实现刚性密封连接的核心承压部件，这款符合DIN2577标准的扁平法兰，主要适配公称通径覆盖DN15到DN600的中低压管路场景，常见于给排水管网、工业蒸汽输送、化工介质输送、暖通空调循环水系统，以及减压阀、截止阀、蝶阀等通用阀门的进出口连接段，用来替代焊接式连接，降低后期管路拆解维护的施工难度。

　　法兰中心的通孔直径要和对应通径的管道外径匹配，保证介质流通时不会出现通径缩颈，减少管路的局部阻力损失。法兰的密封面平面度要求控制在0.1mm以内，安装压紧垫片时才能保证整个密封面受力均匀，避免局部渗漏。从结构特性上看，扁平法兰的整体厚度比带颈法兰更薄，原材料消耗更少，加工时只需要通过钢板切割、车削端面、钻孔几道工序就能完成，制造成本更低，重量也更轻，在对安装空间的轴向尺寸限制比较严格的管路场景里，扁平法兰的轴向占用空间更小，不需要预留带颈法兰的颈部焊接空间，适合紧凑排布的管廊支管安装。

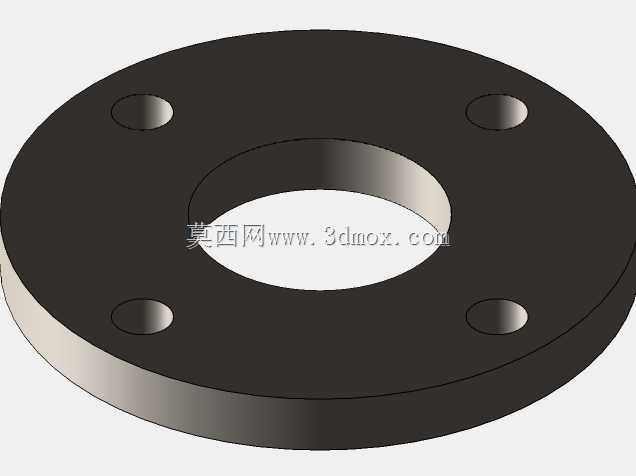

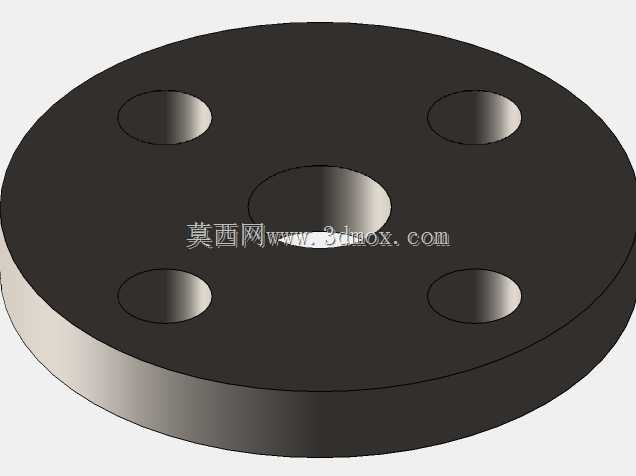

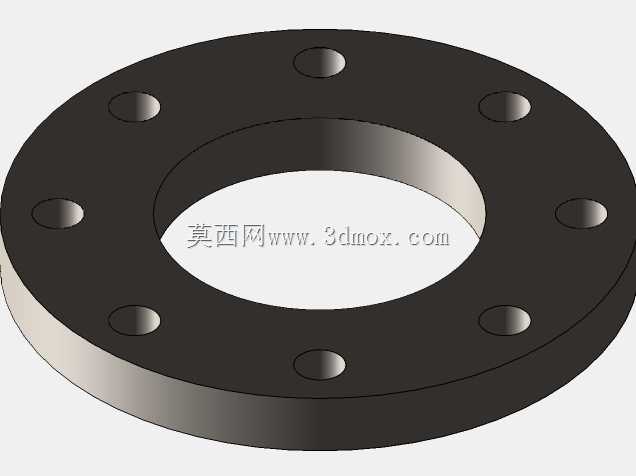

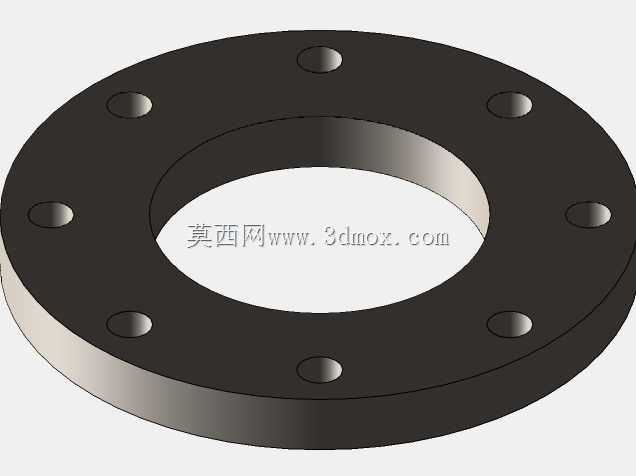

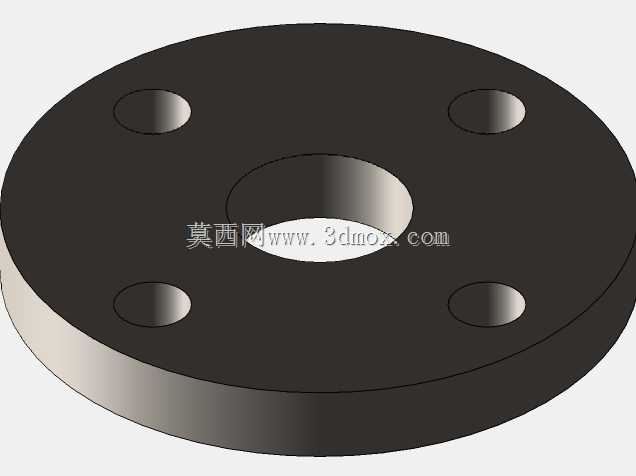

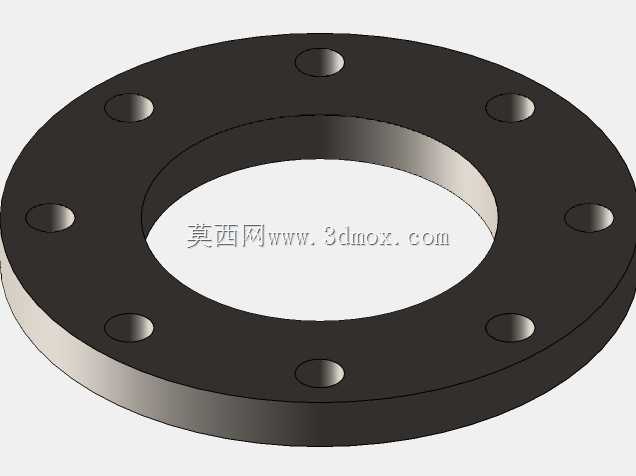

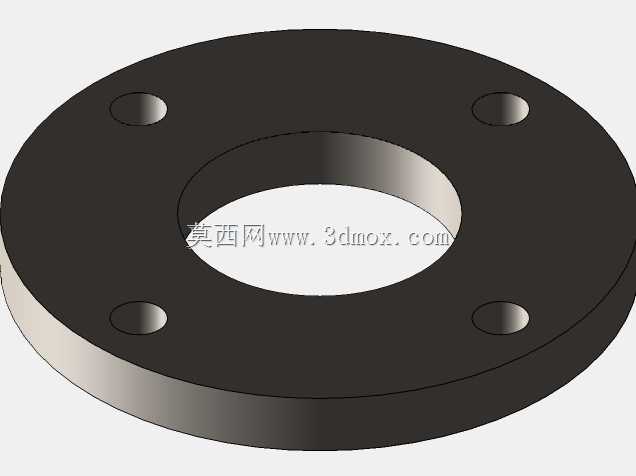

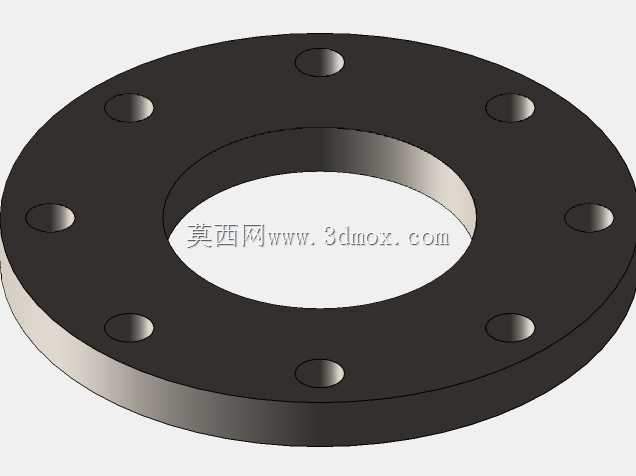

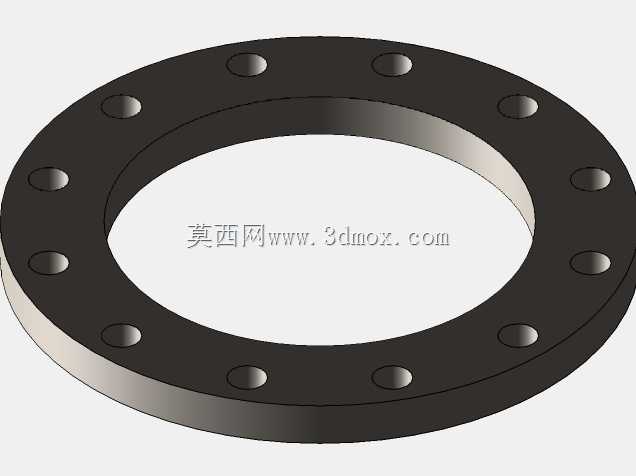

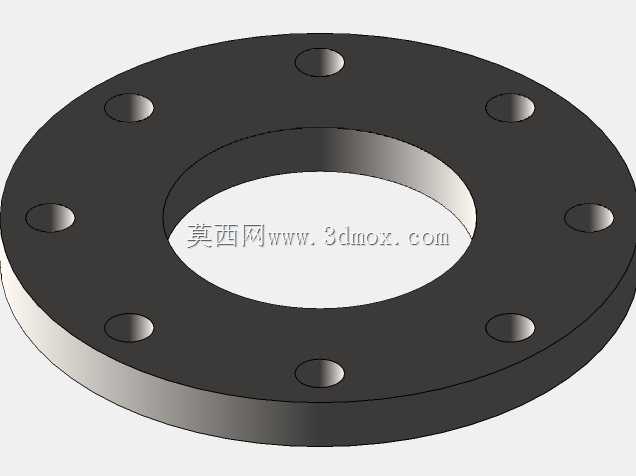

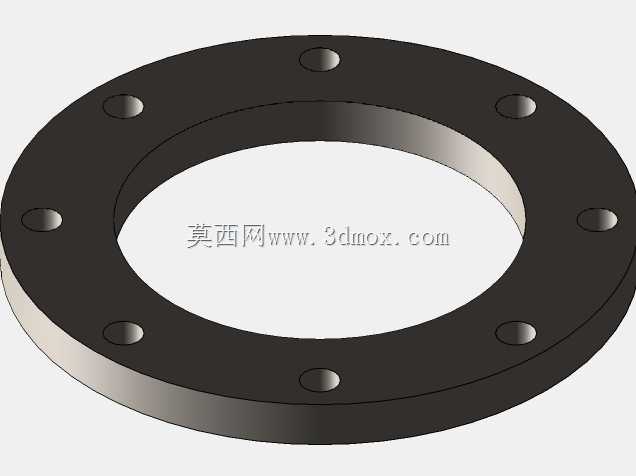

　　建模过程中针对每个公称通径都做了独立的配置参数，设计人员选型时只需要切换对应通径的配置，就能直接调用对应尺寸的法兰模型，不需要重复绘制草图、拉伸切除特征，能大幅提升管路装配体的设计效率。模型里还原了法兰的所有加工细节，包括螺栓孔的倒角、法兰内外圆的去毛刺倒角，和实际加工出来的成品结构完全一致，导入装配体后可以直接做螺栓连接的配合仿真、管路干涉检查，提前排查现场安装可能出现的空间冲突问题。在实际安装使用时，这类平面法兰需要和同压力等级、同通径标准的配对法兰配合使用，穿装螺栓时要采用对角顺序逐步拧紧，避免单侧受力过大导致法兰面翘曲变形，密封失效。

　　对于输送腐蚀性介质的工况，还可以在法兰表面做镀锌、衬塑处理，提升法兰的抗腐蚀能力，延长管路系统的使用寿命。很多现场施工人员在选型时容易混淆不同标准的法兰尺寸，比如德标DIN和国标GB的法兰螺栓孔距存在细微差异，如果选错标准，现场就会出现孔位对不上的问题，这款严格遵循DIN2577标准的法兰模型，所有尺寸边界都和标准要求完全一致，设计人员调用时不需要反复核对标准手册的尺寸表，能减少选型出错的概率。另外在做管路应力分析时，法兰的重量、刚度参数也和实际产品一致，仿真计算的结果更贴近实际工况，能避免因为模型参数偏差导致的管路支架选型错误。
