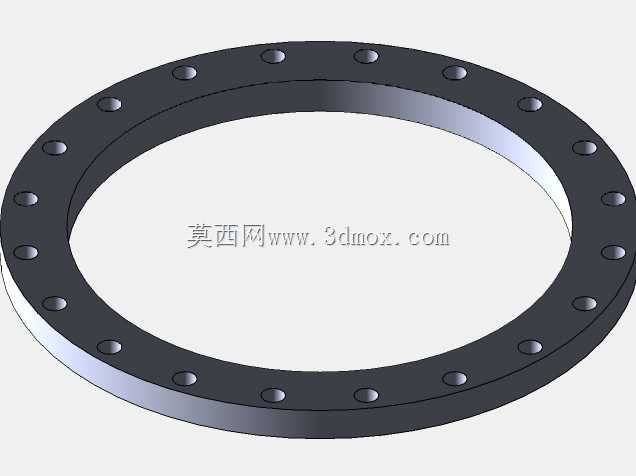

PN10DN600管路连接用法兰盘结构

　　从实际安装边界来看，该法兰的公称通径为600mm，对应匹配的钢管外径为630mm的螺旋缝埋弧焊钢管或者无缝钢管，法兰内孔预留了焊接坡口余量，安装时可直接将钢管插入法兰内孔至密封面背面的定位台阶处，采用内外双面角焊缝的形式完成与管道的焊接固定，无需额外加工管道坡口，能够大幅降低现场大口径管道的焊接作业量。法兰盘沿圆周方向均匀布置了20个螺栓通孔，螺栓孔的中心圆直径严格匹配PN10压力等级的法兰尺寸标准，适配M24规格的高强度六角头螺栓，安装时需采用对角交叉紧固的作业方式，保证法兰密封面的受压均匀度，避免局部应力集中导致的密封垫片渗漏问题。在市政给排水主管网、大型化工循环水系统、区域供热一次管网这类大口径低压流体输送场景中，PN10压力等级DN600规格的法兰是管路系统实现分段连接、设备对接、检修段预留的核心连接件，这类法兰的适配场景普遍集中在工作压力不超过1.0MPa、输送介质为常温清水、低压蒸汽、无强腐蚀性流体的管路上，区别于高压法兰的厚壁锻造结构，该规格法兰采用板式平焊结构设计，能够在满足承压要求的前提下最大化控制制造成本与安装重量，适配大口径管路的安装荷载要求。

　　密封面采用突面结构，密封面的表面粗糙度控制在Ra3.2-6.3μm区间，可适配橡胶石棉垫、三元乙丙橡胶垫、金属缠绕垫等多种常用密封垫片，无需额外加工水线或者密封槽，能够兼容多数低压大口径管路的密封需求。从设计思路层面，该法兰的盘体厚度经过刚度校核，在1.0MPa的工作压力下，盘体的最大变形量控制在0.2mm以内，能够避免螺栓紧固后盘体翘曲导致的密封失效问题，同时盘体外缘做了R5的圆角过渡处理，去除了尖锐边角，既能够避免安装过程中的磕碰划伤，也能够减少运输存储过程中的应力集中开裂风险。

　　螺栓孔采用通孔设计，孔壁做了去毛刺处理，螺栓穿装时不会出现卡滞问题，每个螺栓孔的位置度公差控制在±0.5mm以内，能够保证现场安装时与配对法兰的孔位精准对齐，无需现场铰孔修正。在实际工程应用中，这类法兰常被用在水泵进出口与管路的对接段、阀门两端的连接段、管路需要定期拆解检修的隔断位置，相比焊接连接的管路，采用法兰连接的段落在后期检修更换阀门、清理管路堵塞物时，仅需拆解对应位置的法兰螺栓即可完成作业，无需切割管路，能够大幅降低后期运维的作业成本与停机时间。

　　建模过程中严格遵循了板式平焊法兰的尺寸公差要求，所有安装尺寸均预留了合理的公差余量，模型可直接用于管路系统的装配干涉检查、支吊架荷载核算、预制管段的加工出图参考，在进行管路排布设计时，可直接调用该模型与对应通径的阀门、弯头、三通等管路附件完成装配，能够直观校验法兰安装位置是否存在操作空间不足、与周边结构碰撞的问题，提前规避现场安装时的返工风险。需要注意的是，该规格法兰仅适用于PN10及以下压力等级的管路系统，不可超压使用，在输送高温介质时，需根据介质温度对法兰的最高允许工作压力进行折减，配套螺栓的长度需根据法兰厚度、垫片厚度、配对法兰厚度进行核算，保证螺栓紧固后露出螺母2-3个螺距，避免螺栓长度不足或者过长影响连接可靠性。
