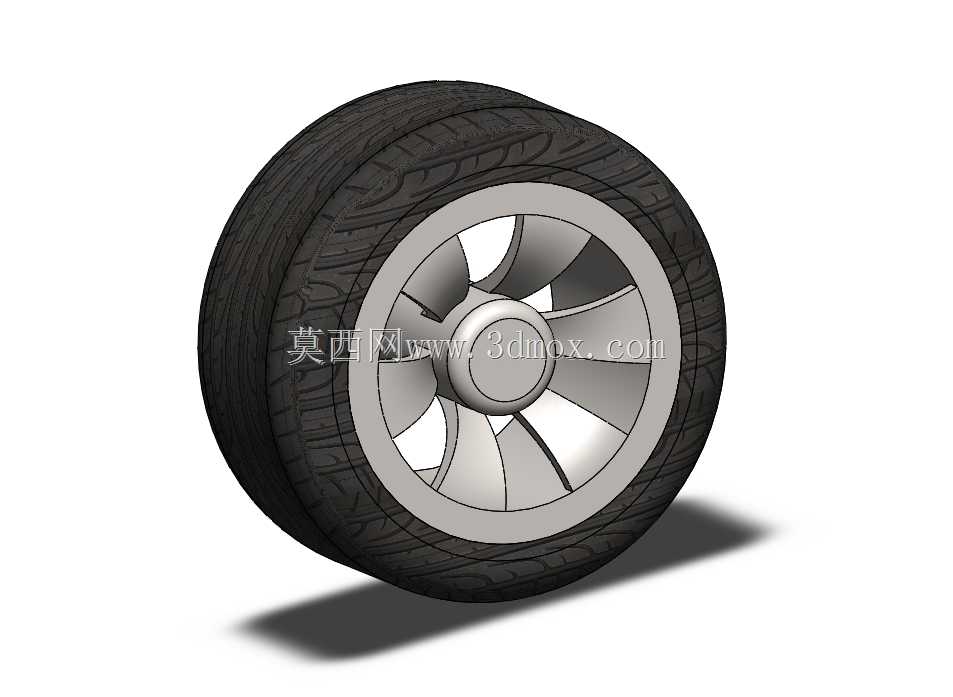

乘用车辐条式橡胶轮胎轮毂总成结构

　　该车轮结构主要面向民用乘用车行走系统配套使用，日常行驶场景覆盖城市铺装路面、城郊非铺装硬化路面等常规通行环境，作为车辆与地面直接接触的承载部件，承担整车重量传递、行驶驱动力与制动力矩输出、转向动作执行、路面冲击缓冲等核心功能，是整车行走系统中直接决定行驶安全性、平顺性与操控稳定性的关键部件。

　　从结构设计逻辑来看，该总成分为橡胶轮胎与金属轮毂两个核心部分，轮胎采用常规乘用车子午线胎结构，胎面设置连续交错的排水花纹沟槽，花纹块边缘做了过渡倒角处理，既可以在干燥路面保证足够的接地抓附面积，提升加速与制动过程的摩擦力传递效率，也能在湿滑路面行驶时通过沟槽快速排走胎面与路面之间的积水，避免水滑现象发生；胎侧采用圆弧过渡设计，在经过路面减速带、小型坑洼时可以通过自身弹性形变吸收部分冲击能量，降低传递到悬挂系统的振动载荷。轮毂部分采用五辐式一体化铸造结构设计，辐条采用宽幅流线型布局，从中心轮毂轴承安装座位置向外呈放射状延伸至轮辋边缘，这种辐条布局一方面可以在保证整体结构强度的前提下减少轮毂自身重量，降低车辆非簧载质量，提升悬挂系统的响应速度，另一方面宽辐条的设计也能为刹车系统预留足够的散热空间，避免长时间制动时热量积聚导致刹车性能衰减。

　　安装边界层面，轮毂中心设置有与车轴轴头配合的定位止口，止口周边均匀分布螺栓安装孔，可与常规乘用车的轮毂轴承单元、刹车盘安装位直接匹配，轮辋直径、胎面宽度、扁平比参数均符合紧凑型家用乘用车的配套尺寸要求，轮辋边缘设置有标准的轮胎安装卡槽，可通过轮胎拆装机完成轮胎与轮辋的装配与拆卸，无需定制专用工装。中心轮毂盖位置做了圆弧凸起造型，既可以遮挡中心轴头与固定螺栓，避免泥水、灰尘进入轴头连接位置造成锈蚀，也能优化车轮转动时的空气动力学表现，减少高速行驶时的乱流产生。

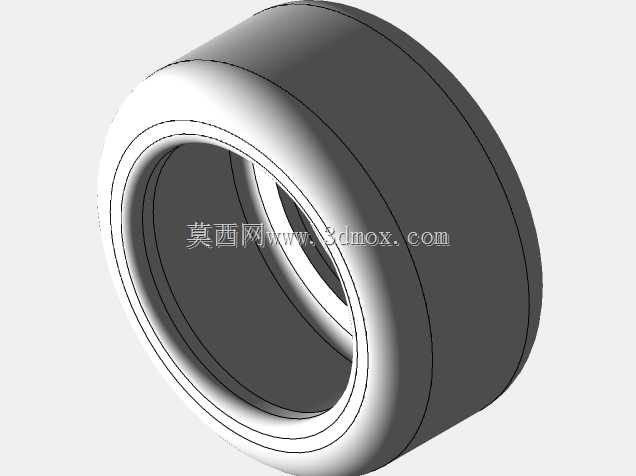

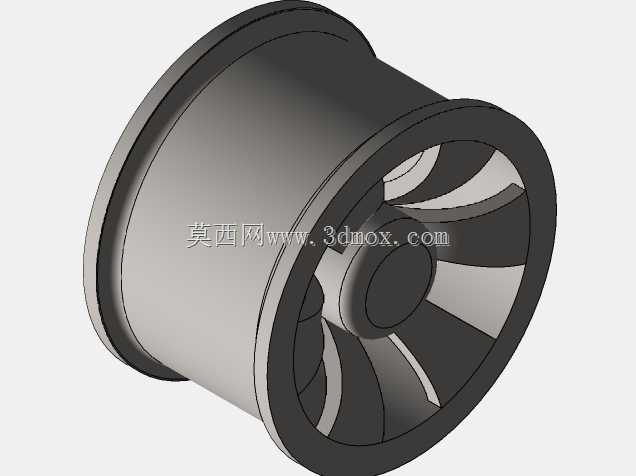

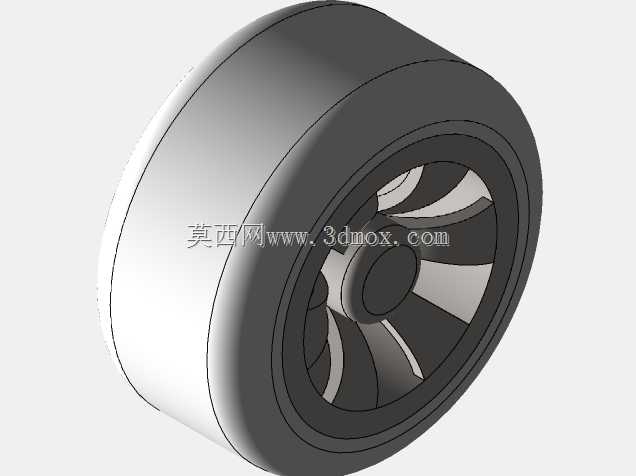

　　实际建模过程中，轮胎部分先通过旋转特征构建胎体基础轮廓，再通过包覆、阵列特征完成胎面花纹的细节构建，胎面纹理的深度、沟槽宽度均参考量产乘用车子午线胎的实际参数设置，还原真实轮胎的接地形态；轮毂部分以中心安装面为基准，先绘制单根辐条的截面草图，通过拉伸、放样特征构建单辐条结构后，通过圆周阵列完成整体辐条布局，再通过旋转特征构建轮辋与中心安装座结构，所有连接位置均做了铸造圆角处理，避免应力集中问题，符合铝合金铸造轮毂的实际生产工艺要求。装配关系上，轮胎与轮辋采用过盈配合的装配逻辑，建模时还原了轮胎胎圈与轮辋卡槽的贴合状态，可直接用于整车装配的干涉检查、行走系统运动仿真、渲染展示等场景，也可作为汽车配件教学、结构设计参考的基础模型使用。

　　在实际使用场景中，该类车轮结构除了配套量产乘用车外，也可适配低速电动代步车、场地观光车等低速行走设备，可根据不同的载荷需求调整轮胎橡胶硬度、辐条厚度参数，满足不同承载等级的使用要求；轮毂的辐条造型也可在不改变安装尺寸的前提下做外观调整，适配不同的整车外观设计风格，兼顾结构实用性与外观装饰性。
