带法兰面六角头紧固螺栓结构设计

　　法兰面六角螺栓是工业装配场景中应用极广的一类紧固连接件，相较于普通外六角螺栓，其头部集成的一体式法兰盘结构，能够在锁紧过程中大幅分散接触面压应力，避免被连接件表面因局部压强过大出现压溃、凹陷问题，尤其适配铝合金薄板、工程塑料件、喷涂钣金件这类表面硬度偏低的装配场景，在电源变压器壳体装配、低压配电柜组件固定、小型机电设备外壳拼接等工况下，无需额外加装平垫圈即可完成可靠锁紧，能有效减少装配环节的零件清点、预装工序，提升产线装配效率。

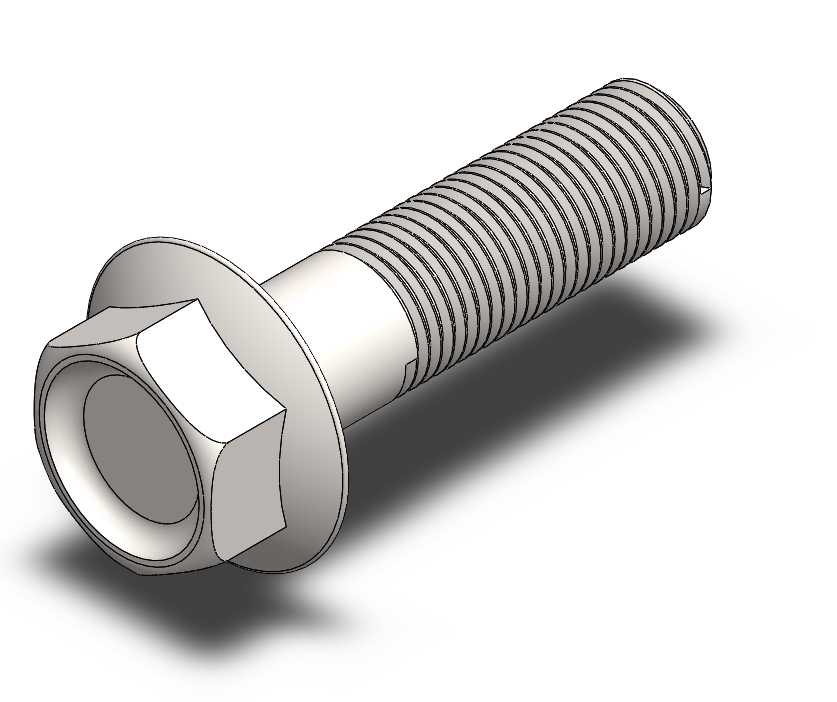

　　从结构设计逻辑来看，这类螺栓的建模过程需要兼顾加工工艺可行性与实际装配公差要求，螺杆部分的螺纹段采用标准公制粗牙螺纹设计，牙型角严格遵循60度通用标准，螺纹收尾处设置合理的退刀结构，适配常规滚丝加工工艺，避免螺纹加工末端出现乱牙、缺牙缺陷；光杆段与螺纹段的衔接位置做平滑过渡倒角，既能够减少装配时螺杆穿入安装孔的卡滞问题，也能避免应力集中导致的螺杆断裂风险。头部的六角驱动面与法兰盘为一体式冷镦成型结构，六角对边尺寸符合通用紧固件标准，可适配常规套筒、开口扳手的拧紧作业，法兰盘的下表面设置有细微的防滑齿纹结构，在锁紧过程中齿纹能够轻微嵌入被连接件表面，提升防松性能，在存在小幅振动的机电设备运行场景下，能够降低螺栓因振动出现自回转松脱的概率。

　　安装边界层面，这类法兰螺栓的法兰盘外径比同规格普通六角螺栓的头部外接圆直径大30%左右，设计装配孔位时需要预留足够的法兰接触面空间，避免法兰盘边缘与相邻结构件出现干涉；螺杆长度选型需要结合被连接件的总叠厚、配套螺母厚度、防松垫圈厚度综合计算，确保螺纹啮合长度达到螺杆公称直径的0.8倍以上，保证螺纹连接的抗拉、抗剪强度满足设计要求。头部的法兰盘与螺杆衔接位置设置有连续圆角过渡，能够降低冷镦成型过程中的材料应力集中，提升螺栓整体的疲劳强度，在承受交变载荷的装配场景下，该圆角结构能够有效减少头部断裂的失效风险。

　　在实际建模过程中，螺杆的螺纹特征可以通过螺旋切除的方式完成，需要注意螺纹牙顶、牙底的圆角处理，还原真实滚丝加工的工艺特征，避免出现尖锐棱边不符合实际加工逻辑的问题；法兰盘下表面的防滑齿采用圆周阵列的凸起结构，齿形角度设计为120度，既能够保证足够的防滑嵌入能力，也不会因齿形过尖锐刮伤被连接件的防护涂层。六角头部的棱边均做了小尺寸倒角处理，既能够去除加工毛刺，也能避免装配过程中锋利棱边划伤操作人员。这类螺栓的应用场景覆盖了从民用小家电装配到工业输配电设备紧固的多个领域，不同工况下可以根据防腐需求选择镀锌、达克罗、不锈钢等不同材质的对应产品，建模时预留的尺寸参数接口可以快速调整公称直径、螺杆长度、法兰盘厚度等核心尺寸，快速生成不同规格的同系列螺栓模型，适配不同设计项目的选型调用需求。在变压器类产品的装配中，这类法兰螺栓常用于铁芯夹件与外壳的连接、接线端子排的固定，其分散压应力的特性能够避免薄钢板外壳在锁紧过程中出现变形，保证壳体拼接的密封性与结构强度。
