河道取料用翻盖式抓斗结构设计

　　在河道疏浚、水下散料采集作业场景中，这类翻盖式抓斗是配套起重设备完成水下物料攫取的核心作业属具，区别于常规陆用抓斗，其结构设计需要兼顾水下作业的密封性、开合动作的可靠性以及抓取过程中物料的留存率，避免提升过程中散料从斗体缝隙泄漏回水体，降低作业效率。从实际作业逻辑来看，该抓斗通过上部的连接架与起重设备的钢丝绳滑轮组对接，依靠钢丝绳的收放实现斗体的开合动作：当抓斗下放至物料堆面时，开合钢丝绳放松，斗体在自重作用下张开并插入物料层，随后收卷起升钢丝绳与开合钢丝绳，斗体在绕铰接点回转闭合的过程中，将散料铲入斗腔内部，翻盖结构会在闭合终段同步封挡斗体上部的敞口区域，避免提升过程中水流冲刷导致的物料流失，尤其是在抓取粒径较小的河沙、淤泥类物料时，翻盖的挡料作用能将单次抓取的有效载荷提升15%以上。

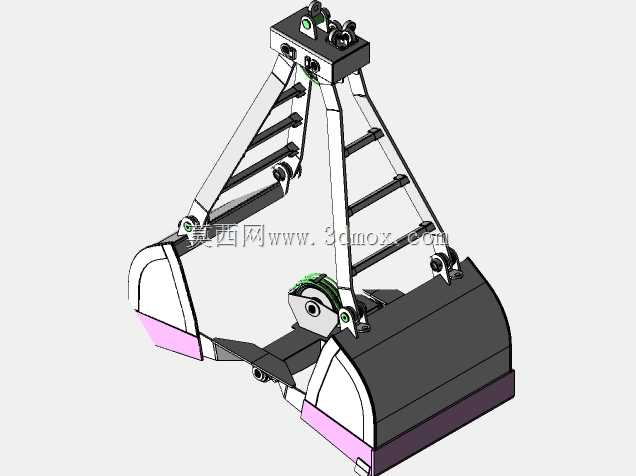

　　从结构设计思路上看，整个抓斗采用对称双颚板布局，两侧的撑杆结构采用铰接连接，上部的连接座集成了滑轮组安装位与铰接支座，所有铰接点都预留了润滑脂加注通道，适配水下多泥沙的作业环境，减少泥沙进入铰接缝隙造成的磨粒磨损。斗体的刃口部分采用加厚耐磨板材设计，作业时最先接触物料层，需要承受插入物料时的冲击载荷与摩擦磨损，设计时将刃口角度控制在15度左右，平衡插入阻力与刃口结构强度，避免角度过小导致刃口易卷边、角度过大造成插入阻力过高增加起重设备负载。翻盖结构通过独立的铰接臂与颚板的驱动结构联动，不需要额外配置驱动油缸或者钢丝绳，依靠颚板开合过程中的连杆动作实现翻盖的同步启闭，这种纯机械联动的结构没有额外的电控、液压元件，能适应水下长期浸泡的作业环境，降低故障概率，减少水下维护的难度。

　　在安装边界与尺寸适配层面，上部连接座的安装孔位间距需要匹配对应吨位起重机的吊钩滑轮组尺寸，通常这类抓斗的额定起重量适配5到10吨级的内河起重船或者履带吊，闭合状态下的整体高度控制在2.2米到2.8米区间，避免提升过程中与起重设备的臂架下端发生干涉；斗体张开后的最大开口宽度在1.8米左右，保证单次抓取的物料填充率，闭合状态下斗腔的有效容积约为0.8立方米，针对河沙这类密度在1.6吨每立方米的散料，单次抓取重量可以控制在1.2吨左右，处于配套起重设备的额定负载区间内，不会出现超载风险。两侧撑杆的铰接点位置经过运动仿真校核，保证在整个开合行程中，撑杆不会与斗体、翻盖结构发生运动干涉，开合动作的传动角始终大于40度，避免出现机构死点，保证钢丝绳拉力能有效转化为斗体的闭合抓取力。

　　从实际使用的工况适配来看，斗体侧面的加强筋板沿着斗体受力方向布置，在抓取大块卵石类物料时，能分散斗壁受到的局部挤压力，避免斗板出现变形；翻盖与斗体上沿的贴合面预留了橡胶密封件的安装槽，作业时可以加装耐磨橡胶密封条，进一步减少细颗粒物料的泄漏，同时缓冲翻盖闭合时与斗体的刚性冲击，降低作业过程中的结构噪音。所有结构件的铰接销轴都采用台阶式设计，端部加装防尘盖板，减少水下泥沙进入销轴与轴套的配合间隙，延长铰接副的使用寿命，日常维护时只需要定期通过注油嘴加注润滑脂，不需要频繁拆解更换零件，适合河道作业现场维护条件有限的场景。
