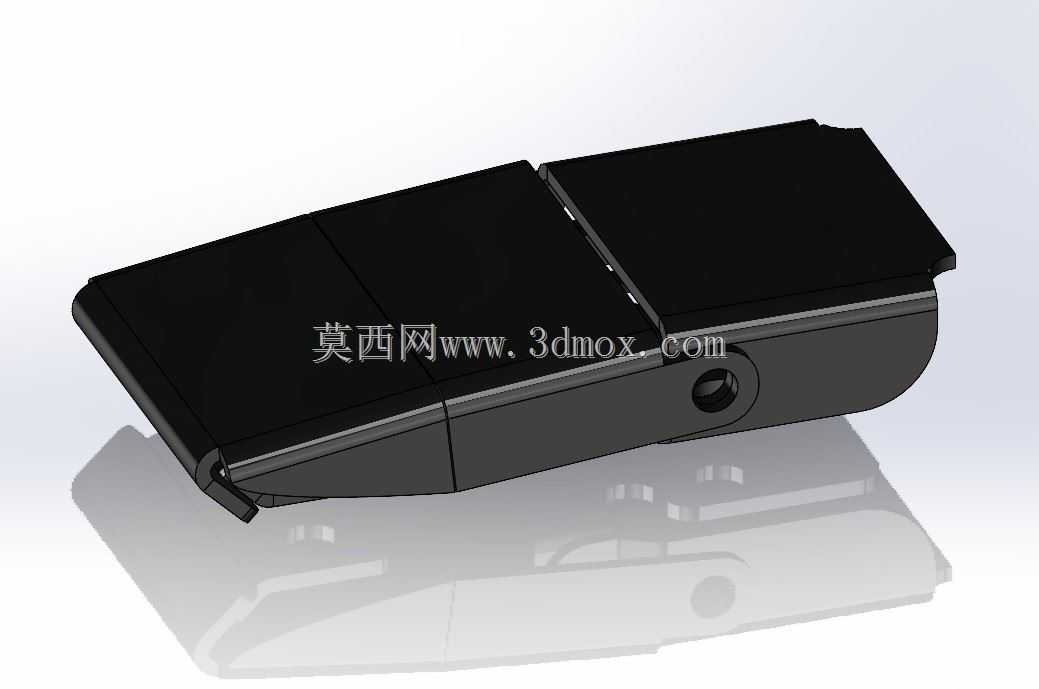

翻盖式黑色小型工业装置结构设计

　　这款翻盖式小型工业装置的结构设计，最初是面向工业现场小型传感模块、信号转接单元的防护安装需求开发，这类场景下设备往往需要频繁开盖完成内部接线、参数拨码调整，同时闭合状态下要达到基础的防尘防触碰要求，适配控制柜内部、设备侧壁安装的紧凑空间。从实际使用场景来看，这类装置常被部署在自动化生产线的工位旁、小型测试设备的信号转接节点处，既要避免生产过程中切削液飞溅、粉尘落入内部电路，又要满足运维人员无需额外工具即可快速开盖操作的需求，因此整体结构没有采用螺丝紧固的封盖形式，而是选择了侧边铰接的翻盖方案。

　　设计过程中首先敲定的是壳体的分模逻辑，上盖分为两个独立的翻盖单元，各自通过侧边的铰接轴与下壳体连接，两个翻盖之间预留了0.8mm的装配间隙，避免开合过程中出现剐蹭卡滞，下壳体的侧边设置了一体式的铰接轴座，没有采用额外的金属销轴，而是利用工程塑料本身的形变特性完成翻盖的装配，既减少了零件数量，也降低了装配环节的工时消耗。下壳体的侧面预留了一个圆形的走线孔位，孔位边缘做了R1.2的圆角处理，避免穿线时划伤线缆绝缘层，孔位的位置设置在壳体侧面的中心高度处，不管是上侧翻盖打开还是下侧走线，都不会出现线缆弯折角度过大的问题。

　　外形尺寸方面，整体壳体的长度控制在85mm，宽度42mm，闭合状态下总高度22mm，属于非常紧凑的安装尺寸，能够直接嵌入到标准的35mm导轨安装座上，也可以通过下壳体底部预留的两个M3螺丝孔完成螺丝固定，两种安装方式的孔位在设计时就做了兼容，不需要额外制作转接支架。安装边界上，翻盖完全打开时的最大翻转角度为120度，打开后上盖不会超出下壳体的侧边轮廓，在密集排布安装的场景下，相邻设备之间只需要预留5mm的间隙就可以完成开盖操作，不会出现相邻设备互相干涉的情况。

　　壳体的外表面做了细晒纹处理，没有做亮面设计，一方面是避免工业现场使用过程中表面划痕过于明显，另一方面也能减少光线反射对运维人员观察内部状态的干扰，翻盖与下壳体的贴合面做了一圈0.5mm高的止口，闭合状态下止口互相嵌合，能够阻挡直径大于0.1mm的粉尘进入壳体内部，满足IP40的防护等级要求，适配绝大多数干燥的工业室内场景。翻盖的闭合定位依靠壳体本身的塑料卡扣实现，卡扣的扣合力设置在15N，运维人员用单指就可以拨开卡扣打开翻盖，同时正常的设备振动、搬运过程中不会出现翻盖自行弹开的问题。

　　结构强度方面，下壳体的壁厚设置为2mm，翻盖的壁厚设置为1.8mm，在翻盖的内侧做了网格状的加强筋，加强筋的高度1.2mm，厚度0.8mm，既能够保证翻盖受到侧面挤压时不会出现明显变形，也不会因为壁厚不均导致注塑过程中出现缩痕。铰接位置的轴座做了局部加厚处理，厚度达到3mm，经过反复开合测试，在10000次开合循环后，轴座位置不会出现裂纹、松垮的问题，满足工业设备长期使用的寿命要求。

　　在实际的选型适配中，这款壳体可以容纳两块尺寸为35mm*30mm的PCB板，两块PCB板分别对应两个翻盖的下方空间，打开对应的翻盖就可以操作对应区域的电路，不需要完全拆开整个壳体，对于需要分区域设置接线端子、拨码开关的应用场景非常友好。下壳体内部的四个角设置了PCB安装柱，安装柱的高度为5mm，PCB板安装后与壳体底部预留了足够的走线空间，底部可以走直径不超过3mm的信号线，不会出现线缆被PCB板压住的问题。
