带防尘盖法兰型F685微型滚动轴承

　　在小型精密传动结构的设计选型过程中，微型带法兰轴承往往是容易被忽略但直接决定设备运行稳定性的核心零件，F685ZZ这类带双侧防尘盖的法兰型深沟球轴承，主要适配内径5mm级别的小尺寸转轴安装需求，常见于小型仪器仪表传动组、精密阀门执行机构、微型减速模组、消费电子精密转轴、小型伺服输出端等对安装空间、径向跳动、轴向限位有严格要求的场景。

　　从结构设计逻辑来看，这款轴承在标准685深沟球轴承的基础上，在外圈一端集成了一体式法兰挡边，这个结构并非多余设计，常规无法兰微型轴承安装时，需要在轴承座孔内加工卡簧槽或者额外加装轴向挡圈来限制轴承外圈的轴向窜动，对于壁厚不足2mm的微型轴承座来说，加工卡簧槽的工艺难度极高，很容易出现座孔开裂、挡圈安装后同轴度超差的问题，而集成式法兰挡边可以直接贴合轴承座的安装端面，仅靠轴承座孔的台阶定位就能完成轴向限位，不需要额外加工限位结构，也省去了卡簧、挡圈等附属零件，既降低了薄壁安装座的加工难度，也减少了装配环节的零件数量，提升小型模组的装配效率。

　　双侧的ZZ防尘盖结构，采用薄钢板冲压成型，与内圈的防尘槽形成微小间隙的非接触式密封，这种密封结构不会像接触式橡胶密封那样带来额外的转动阻尼，非常适合低扭矩、高转速的微型传动场景，能够阻挡环境中的浮尘、金属碎屑、润滑脂溢出，在没有强腐蚀液体、高压冲水的常规工业环境下，能够有效延长轴承内部润滑脂的使用寿命，减少日常维护的频次，尤其适合装配后难以拆解维护的密封式小型模组内部使用。

　　从安装边界尺寸来看，这款轴承的内径为5mm，适配公称直径5mm的光轴或者台阶轴，轴端的安装配合公差建议选择k5级过渡配合，避免过盈量过大导致内圈变形卡滞滚动体，也防止间隙过大出现跑内圈的磨损问题；轴承的主体外径为11mm，对应的轴承座安装孔公差建议选择H7级间隙配合，方便装配时压入，同时不会因为间隙过大出现外圈蠕动磨损；法兰端的外径比主体外圈大出1-2mm，厚度约1mm，安装时法兰端面与轴承座台阶面的贴合度需要控制在0.02mm以内，避免安装倾斜导致轴承径向跳动超差，运行时出现异常噪音和早期磨损；轴承的总宽度为5mm，其中法兰侧的端面突出于主体外圈，安装时需要注意预留法兰的容纳空间，不能将法兰端强行压入轴承座孔内，否则会导致防尘盖变形，影响密封效果和转动灵活性。

　　在实际选型应用中，这类微型法兰轴承的径向额定载荷虽然不大，但足以应对小型传动结构的受力需求，比如精密阀门的阀杆转动支撑，阀杆在调节过程中只承受较小的径向偏载和轴向限位力，F685ZZ的法兰结构可以直接承受阀杆动作时产生的轴向窜动力，不需要额外加装推力轴承，简化阀组的结构设计；在小型仪器仪表的指针传动机构中，这类轴承的低转动阻尼特性可以保证指针转动顺滑，不会出现卡滞、跳针的问题，法兰的定位作用也能保证转轴的同轴度，避免指针偏摆导致的读数误差；在3D打印机的挤出机送丝轮支撑、小型无人机的舵机传动组、桌面级小型雕刻机的微调机构中，这类微型法兰轴承也有大量应用，其紧凑的结构尺寸可以在极小的安装空间内完成转动支撑功能，同时保证足够的支撑精度和使用寿命。

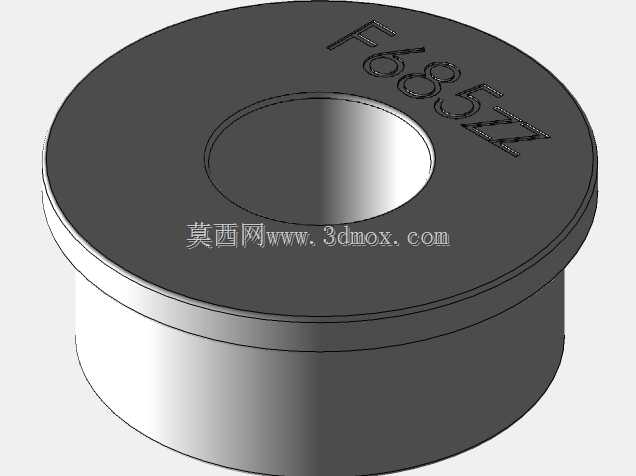

　　建模过程中需要注意几个细节：滚动体的直径需要与内外圈的滚道曲率匹配，滚道的曲率半径通常取滚动体直径的52%-53%，保证滚动体与滚道的接触应力在合理范围内，避免应力集中导致早期点蚀；防尘盖与内圈防尘槽的间隙需要控制在0.1-0.2mm之间，间隙过大会降低防尘效果，间隙过小会在轴承转动时出现摩擦异响；法兰与外圈的衔接处需要做微小的圆角过渡，避免应力集中，在轴承压装过程中这个位置是应力集中点，直角过渡很容易出现法兰开裂的问题；轴承端面的标识字符采用蚀刻效果建模，字符深度控制在0.1mm以内，不会影响轴承的端面平面度，也符合工业产品的标识规范。

　　装配模拟时需要注意，压装轴承时应该将压力施加在对应的套圈上，压入内圈时压力只能作用在内圈端面，压入外圈时压力只能作用在外圈端面，不能通过滚动体传递压装力，否则会导致滚道压伤、滚动体变形，直接造成轴承报废；法兰端面作为轴向定位面，装配时需要保证与安装面的清洁，不能有铁屑、毛刺等异物夹在贴合面之间，否则会导致轴承安装倾斜，转动时出现周期性的阻力波动，影响传动精度。
