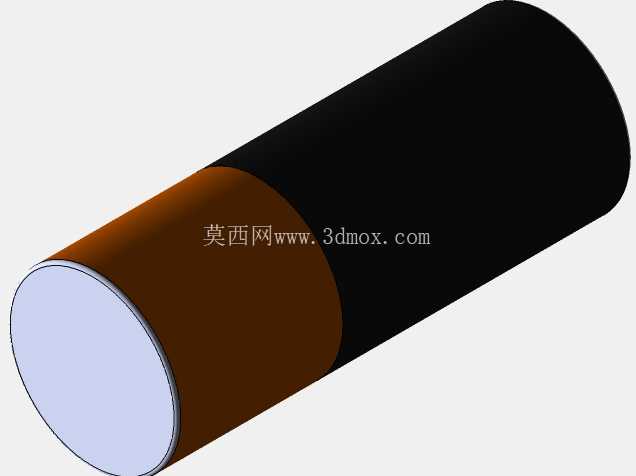

A23型号小型圆柱电池结构设计

　　这款A23型号圆柱电池的三维结构设计，首先要匹配其在小型遥控装置、门禁发射器、车辆防盗遥控器这类低功耗便携电子设备里的供电需求，这类应用场景对电池的径向尺寸、轴向长度都有严格的安装边界限制，无法使用常规尺寸的干电池，因此在建模初期就需要先锁定外壳的外径参数，确保成品可以顺利嵌入各类遥控器的电池仓内，不会出现卡滞或者装配间隙过大导致接触不良的问题。从结构设计逻辑来看，这类小型高压圆柱电池采用叠层电芯卷绕封装的结构，外壳为拉伸成型的金属钢壳，一端设置凸起的正极端帽，另一端为平底负极结构，建模过程中需要还原钢壳的壁厚参数，既要保证外壳有足够的结构强度，避免日常使用中受挤压发生变形漏液，也要控制壳体壁厚在合理范围，给内部的电芯层留出足够的容纳空间，保证电池的容量达到设计指标。在外形尺寸的把控上，这类OD规格的A23电池，径向尺寸远小于常规的5号、7号干电池，轴向长度也更短，建模时需要严格控制两端的同轴度，正极端帽的凸起高度要符合通用电池触点的接触行程要求，避免装入设备后出现正极接触不到弹片、或者负极压合过紧导致弹片变形的问题。钢壳表面的包覆层设计，一方面是起到绝缘防护的作用，避免电池在电池仓内与相邻金属部件发生短路，另一方面也可以印刷标识信息，建模时还原包覆层的贴合边界，确保包覆层不会超出钢壳的两端边缘，防止装配时包覆层被端帽卷边挤压出现起翘脱落的情况。

　　从实际使用的功能特性来看，这类电池的标称电压为12V，相比普通1.5V干电池可以在更小的体积下提供更高的输出电压，适合给需要瞬时脉冲供电的遥控发射电路供电，因此在结构设计上，内部的电芯叠层需要保证每层极片的对齐度，建模时还原内部极片的堆叠顺序，确保极耳的引出位置与端帽、钢壳的连接位置精准对应，避免出现内部短路的风险。在安装边界的适配设计上，电池的负极平底需要保证足够的平面度，确保与电池仓内的弹簧触点可以稳定贴合，不会因为接触面倾斜导致接触电阻过大，出现供电中断的问题；正极端帽的圆角设计也需要符合通用标准，既可以引导电池顺利装入电池仓，也可以避免端帽边缘的锐边刮伤电池仓内的触点弹片。

　　建模过程中对钢壳的卷边结构做了还原，卷边位置的圆角过渡要平滑，没有尖锐的凸起，避免在生产装配过程中划伤操作人员，或者在使用中划破设备的电池仓内壁。另外，这类电池的密封结构设计也十分关键，端帽与钢壳之间的密封胶圈位置在模型中做了预留，确保装配后可以达到应有的密封等级，防止电池内部的电解液渗漏，同时也可以阻挡外界的水汽进入电池内部，影响电池的储存寿命。从结构工程师的选型参考角度来说，这个三维模型完整还原了A23电池的外部轮廓与关键装配尺寸，在做小型遥控类产品的结构设计时，可以直接将该模型导入装配环境，用来校验电池仓的尺寸设计是否合理，检查电池装入后与周边PCB板、结构筋位的间隙是否满足安全要求，避免开模后出现电池装不进去、或者装配后与周边部件发生干涉的问题。

　　同时模型也还原了电池的表面包覆层范围，在做电池仓的绝缘设计时，可以参考包覆层的位置，确定绝缘片的铺设范围，确保电池的裸露金属部分不会与PCB上的焊盘、走线发生意外接触。在实际的产品设计中，这类小型电池的选型经常会被忽略尺寸细节，很多设计人员只参考电池的标称尺寸，没有考虑正负极触点的压合行程，导致成品出现供电接触不良的问题，这个模型将端帽的凸起高度、负极的凹陷细节都做了准确还原，在设计阶段就可以模拟电池装入后的压缩量，确保触点的弹力在合理范围内，既不会因为压力过大导致电池外壳变形，也不会因为压力过小导致震动时出现接触断电的情况。另外，模型的圆柱面同轴度也做了严格控制，在做电池仓的内径设计时，可以直接参考模型的外径公差带，确定电池仓的内径尺寸，保证电池装入后既可以顺畅滑动，又不会出现过大的晃动间隙，避免电池在仓内偏移导致正负极接反或者接触错位。
