剪式车载手动起重支撑装置结构设计

项目分类:千斤顶 发布时间:2024-12-15 ID:852786
  • 剪式车载手动起重支撑装置结构设计
  • 剪式车载手动起重支撑装置结构设计
  • 剪式车载手动起重支撑装置结构设计
  • 剪式车载手动起重支撑装置结构设计
  • 剪式车载手动起重支撑装置结构设计
  • 剪式车载手动起重支撑装置结构设计
  • 剪式车载手动起重支撑装置结构设计
  • 剪式车载手动起重支撑装置结构设计
  • 剪式车载手动起重支撑装置结构设计
  • 剪式车载手动起重支撑装置结构设计
  • 剪式车载手动起重支撑装置结构设计

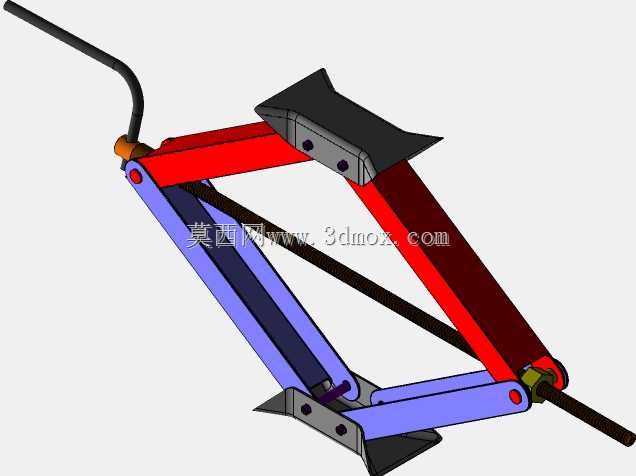

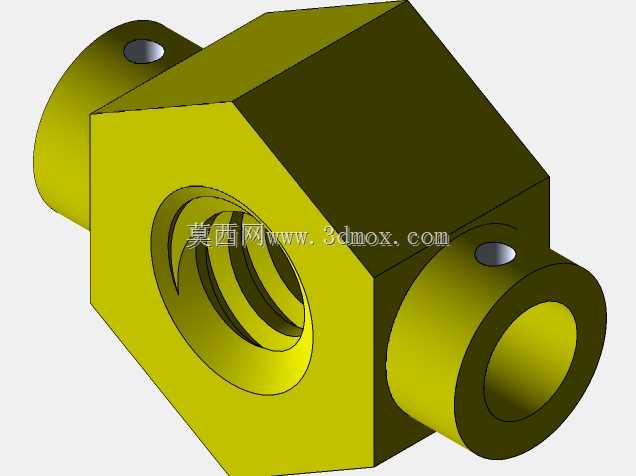

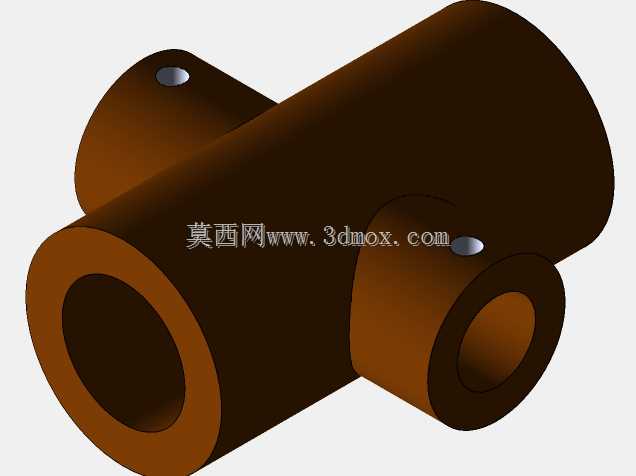

  从结构设计逻辑来看,整个装置采用对称剪叉臂布局,两组交叉布置的承重臂通过中间的铰接销轴连接,下端两个铰接点分别固定在底部支撑底座的两端,其中一个端点为固定铰接,另一个端点可沿底座的导向槽做水平滑动,上端两个铰接点对应连接顶部的承托鞍座,同样是一端固定铰接、一端随滑动端同步位移,当转动侧面的传动丝杆时,丝杆上配套的传动螺母会带动两个滑动铰接点同步向中间靠拢,剪叉臂的交叉角度随之变大,顶部鞍座就会垂直向上抬升,反向转动丝杆时,滑动端向两侧分开,鞍座平稳下降,整个传动过程没有复杂的减速结构,丝杆的导程经过匹配设计,既保证手动转动时的操作力在普通人手臂发力的合理区间,又能实现自锁特性,也就是当停止转动丝杆时,承重状态下的剪叉臂不会因为负载压力自行回缩,不需要额外添加锁止机构就能保证支撑状态的安全性。日常车辆维保场景里,这类剪式手动支撑装置是私家车主、小型维修点位最常用的临时承重工具,和液压类起重设备不同,它完全依靠机械螺纹传动实现举升动作,不存在液压油泄漏、密封圈老化泄压的隐患,存放时可以折叠到极薄的状态,能直接塞进车辆后备箱的备胎槽缝隙里,不会占用过多储物空间。

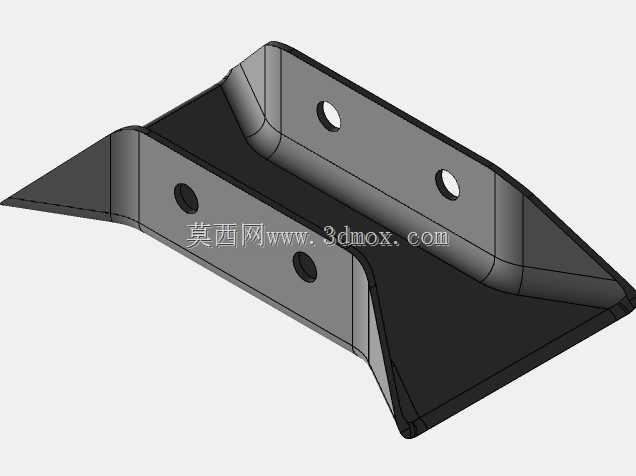

  顶部的承托鞍座做了内凹的弧形贴合面,表面带有防滑的凸起纹理,使用时可以刚好卡在车辆底盘指定的顶升支撑筋位上,避免举升过程中出现滑脱偏移,鞍座和上端剪叉臂之间采用铰接连接,能够在举升不同高度时自动调整贴合角度,保证承托面和底盘支撑位始终保持面接触,不会出现点接触应力集中刮伤底盘的情况。底部的支撑底座采用加宽的平板结构,边缘做了向下的折边强化,接触地面的一侧带有防滑齿纹,在平整的水泥路面、硬化铺装路面上放置时,能够增大和地面的接触摩擦力,避免承重时出现底座滑移,整个装置折叠后的整体厚度不超过60毫米,完全展开后的最大举升高度可以满足普通家用轿车、城市SUV的轮胎更换、底盘检查的顶升需求,最低起始高度适配大部分家用车的底盘离地间隙,不需要额外垫高就能直接伸入底盘下方的顶升位置。

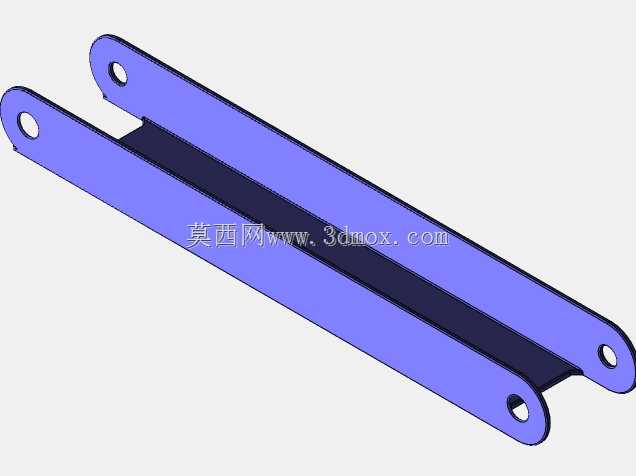

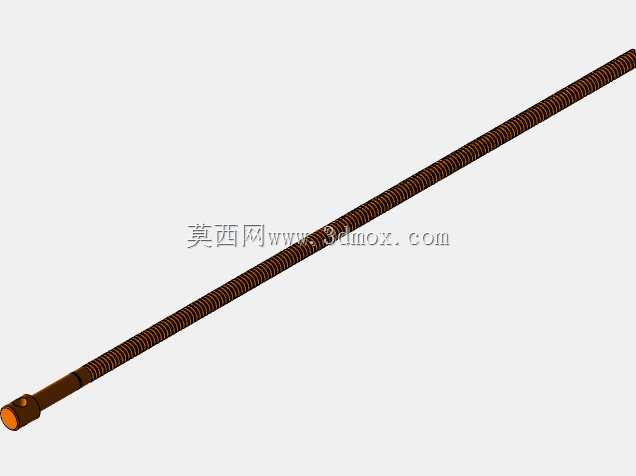

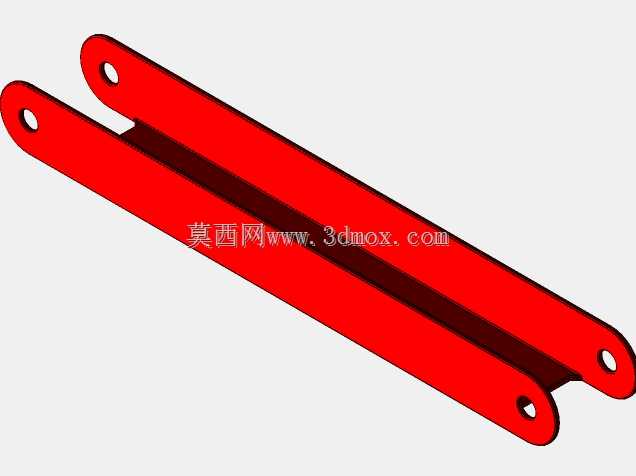

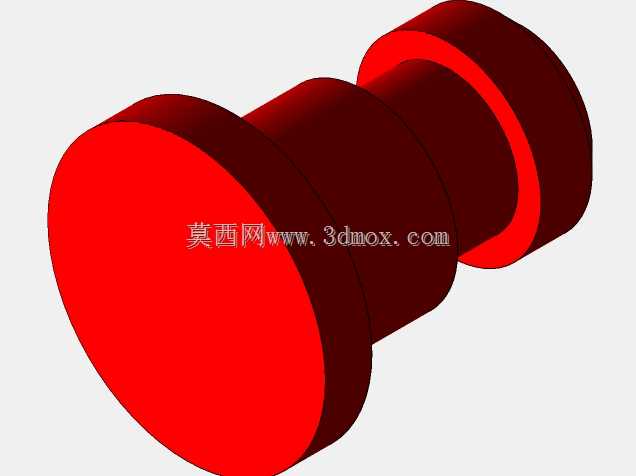

  在建模过程中,所有铰接孔的配合间隙都按照实际装配公差做了预留,剪叉臂的截面采用槽型折弯结构,在保证整体承重强度的前提下尽可能降低自身重量,传动丝杆的端部设计了和配套摇把匹配的连接头,摇把采用弯折的圆钢结构,外部套有防滑的塑料套管,转动操作时不会硌手,同时摇把的转动半径经过优化,既不会因为力臂太短导致操作费力,也不会因为力臂过长在转动时碰到地面或者车身侧裙。

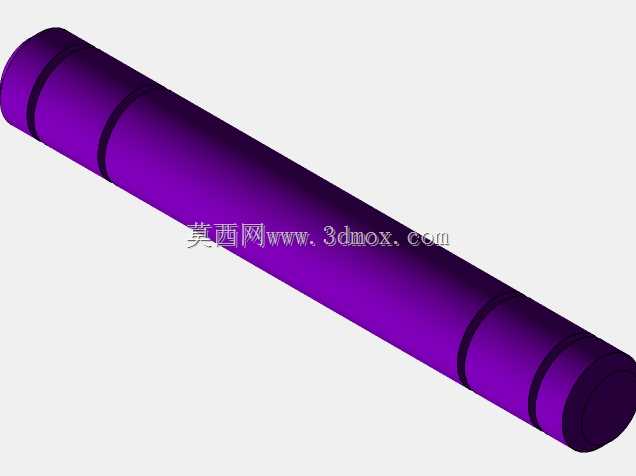

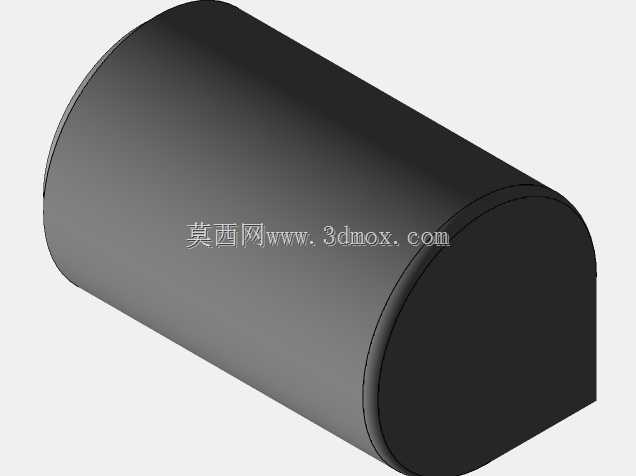

  这类装置的实际使用场景大多集中在户外道路的临时换胎、地面停车场的简易维保,不需要额外的动力源,完全依靠手动操作就能完成1.5吨到2吨范围内的车辆顶升,和其他车载起重工具相比,它的结构故障率极低,只要定期给丝杆传动位置、铰接销轴位置涂抹少量润滑脂,就能保证数年的正常使用,不会出现低温环境下液压油凝固无法举升、长期存放后密封件失效漏油的问题,剪叉臂的受力路径经过优化,承重时所有的应力都集中在臂身的主体结构上,铰接销轴承受的剪切力经过计算匹配,选用合适直径的碳钢销轴就能满足强度要求,不会出现销轴断裂、臂身变形的情况。在设计校核过程中,需要重点验证剪叉臂在最大举升高度、额定负载状态下的弯曲变形量,保证变形量在允许范围内不会出现结构失稳,同时要验证丝杆传动副的自锁性能,确保在任意举升高度、承受额定负载时,丝杆都不会发生反向自转,避免支撑过程中突然下坠引发安全事故,底部底座的接地比压也要经过核算,保证在普通硬化路面上不会因为压强过大陷入地面,影响支撑稳定性。
