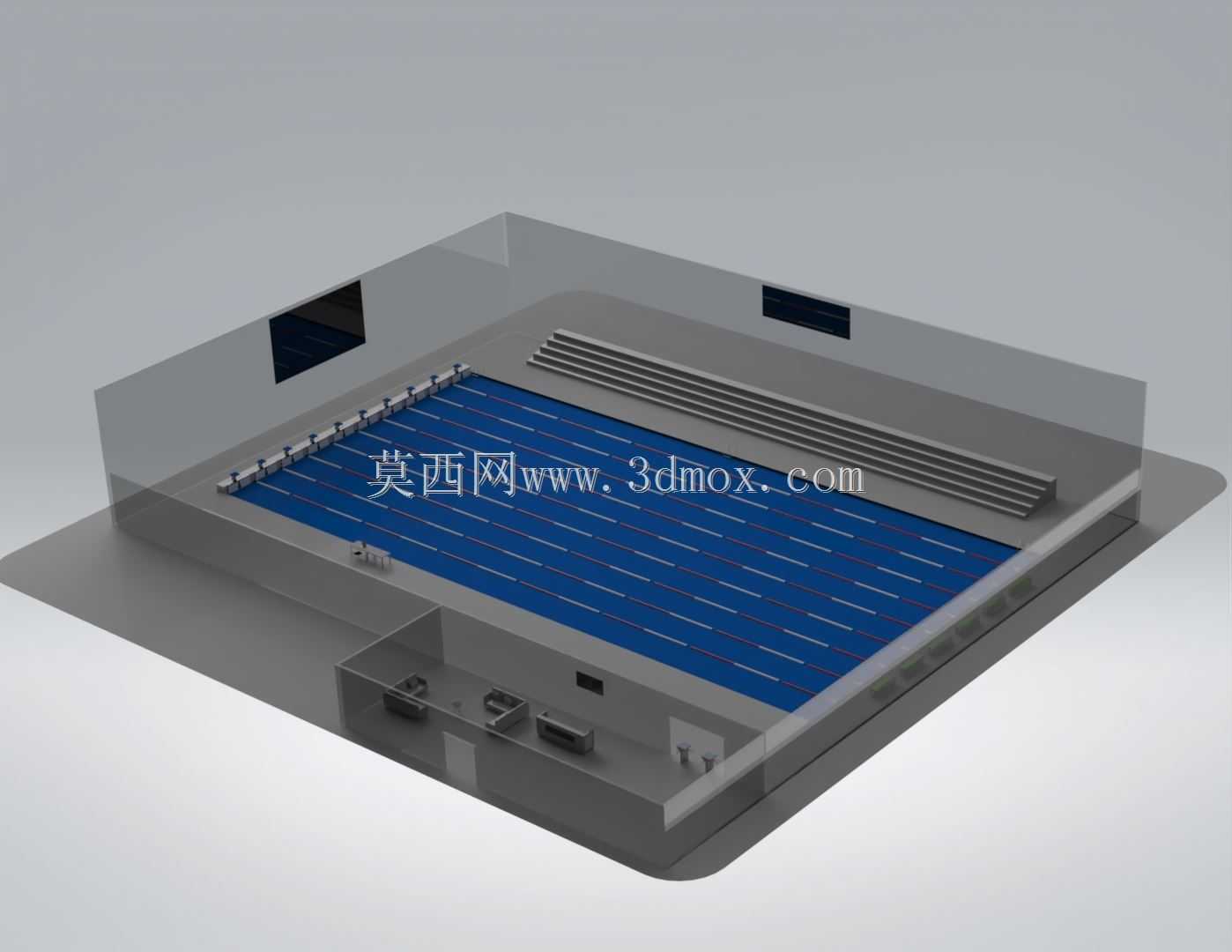

25米50米十泳道公共泳池三维结构设计

　　本次呈现的公共泳池三维结构，核心面向市政公共体育场馆、社区全民健身中心、学校游泳教学场地等场景的前期方案推演、结构校核与施工交底使用。从实际工程落地的角度出发，该泳池采用25米宽、50米长的标准竞赛级尺寸，设置10条标准泳道，单条泳道宽度符合国内公共游泳场所建设规范，可同时满足专业训练、大众健身、小型赛事举办的多重使用需求，池体有效水深设定为3米，既能够覆盖从初学者到专业游泳爱好者的使用安全要求，也能适配花样游泳、水球等水上运动的基础水深条件。

　　在整体结构设计思路上，模型完整还原了池体的土建边界与配套功能区布局，池体周边预留了标准宽度的溢水槽与行走通道，通道边缘做了防滑坡面处理，避免地面积水倒灌或人员滑倒的风险；池体一侧设置了嵌入式的出发台安装位，每个安装位的定位尺寸严格对齐泳道中心线，出发台下方预留了给排水管线的预埋槽位，无需后期二次开凿破坏池体结构。池体端部的观察窗采用内嵌式安装设计，窗体与池壁结构做了一体化的防水加强处理，可满足水下救生观察、水下摄影的使用需求，窗体边框的安装法兰与池壁混凝土结构的连接位做了密封冗余设计，避免长期水压作用下出现渗漏问题。

　　从功能分区的细节来看，模型中池岸区域的台阶、休息平台、设备预埋坑都做了精准的尺寸还原：池岸外侧的台阶高度控制在15厘米的人体工程学舒适高度，休息平台的宽度可容纳临时休息座椅与救生器材摆放；池体角落的设备坑预留了循环水泵、消毒设备、加热装置的安装空间，设备坑的检修口位置避开了人员主要通行路线，同时预留了足够的设备吊装与后期维护操作空间。池底的坡度设计按照千分之五的坡度坡向池底排水口，能够保证池水排空时无积水残留，排水口的位置设置在泳道间隔区域下方，避免排水时产生的水流漩涡影响游泳者的使用体验，也能降低排水口格栅被杂物堵塞的概率。

　　在安装边界的参数设定上，该模型明确标注了池体结构与周边建筑墙体的最小安全距离，池壁外侧预留了80厘米的管线安装与检修通道，可满足循环管道、电缆桥架的布设需求；池体顶部的标高与周边地面标高做了2厘米的高差设计，能够防止地面清洁用水、雨水流入池内造成水质污染。泳道线的挂点预埋件在池壁施工阶段就同步预留，挂点的承重参数按照单根泳道线最大拉力的1.5倍做冗余设计，避免长期使用出现预埋件松动脱落的问题。池岸周边的救生员观察位在模型中也做了点位标注，每个观察位的视野范围可覆盖对应2条泳道的全部区域，无观察盲区，符合公共游泳场所的救生安全规范要求。

　　不同于常规简化的泳池示意模型，该结构模型完整还原了池体从土建结构到配套设施预埋的全部细节，结构设计人员可直接基于该模型调整池体尺寸、管线走向，适配不同场地的建设条件；施工方可通过模型直观理解各预埋构件的安装位置与标高要求，减少施工阶段的错漏碰缺问题；场馆运营方也可借助模型完成后期救生器材摆放、功能区划分的前期规划，提升场地的使用效率。
