牛肉冷藏用砖砌结构冷却室三维设计

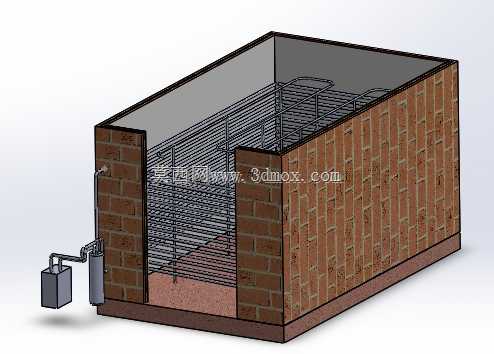

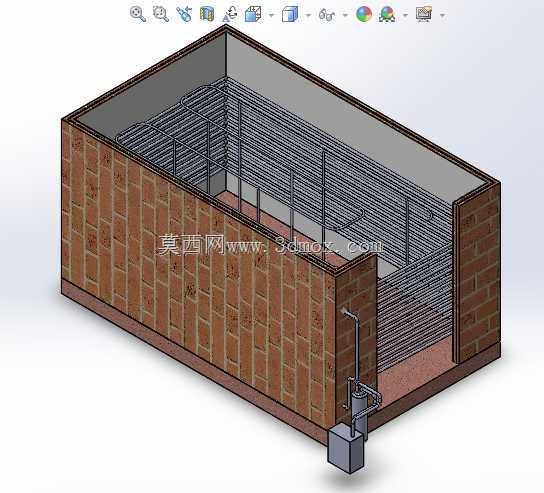

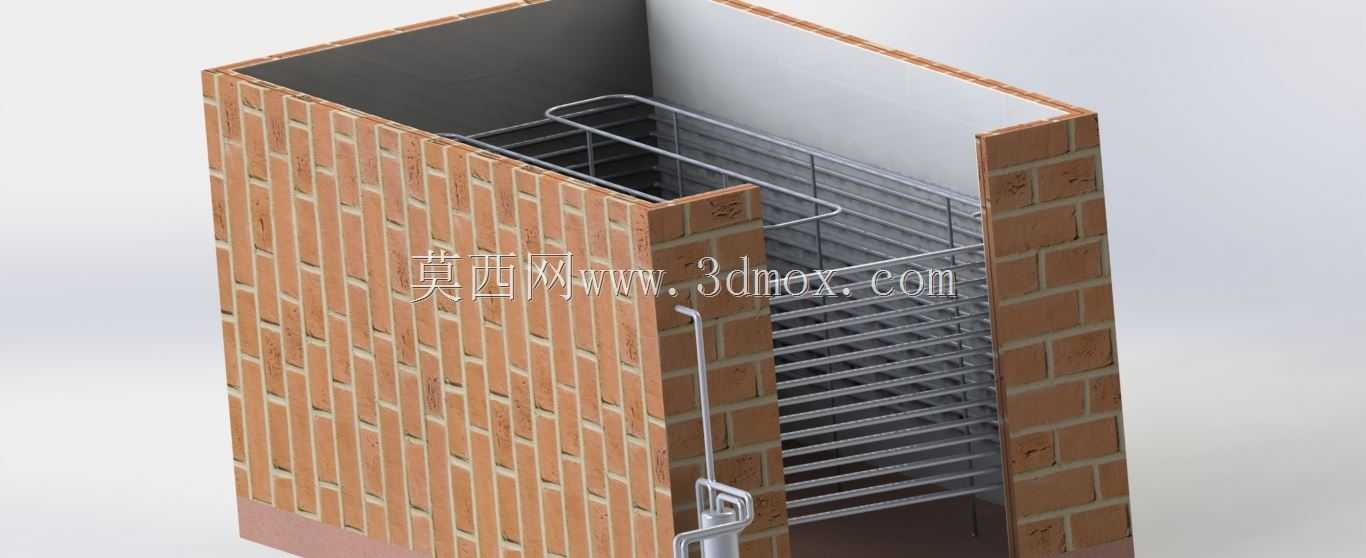

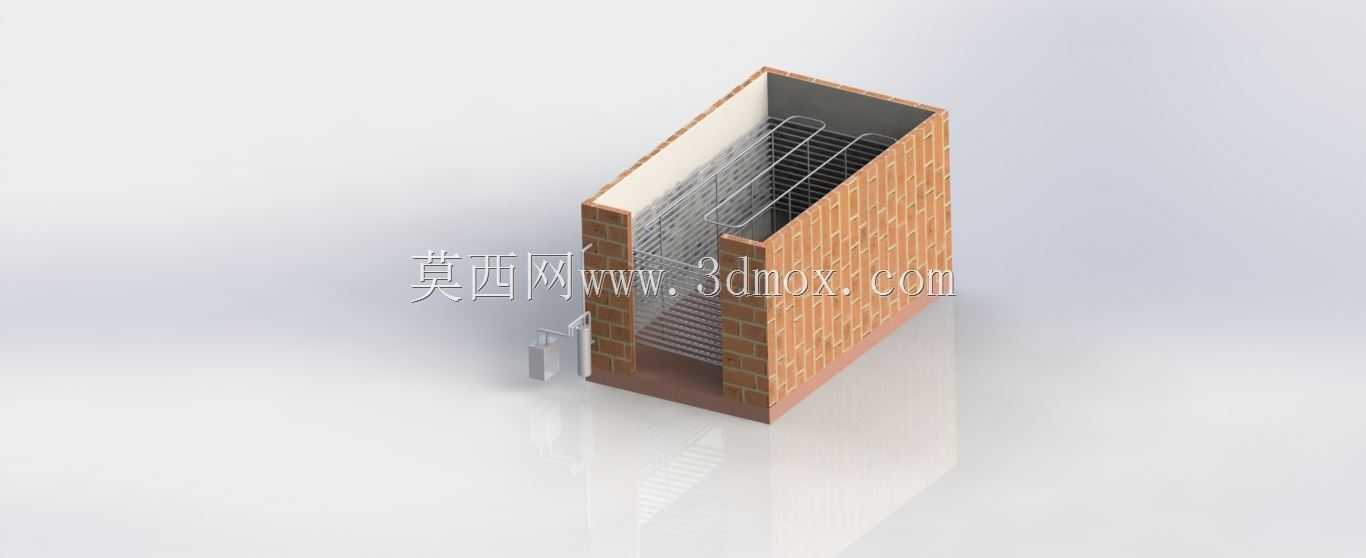

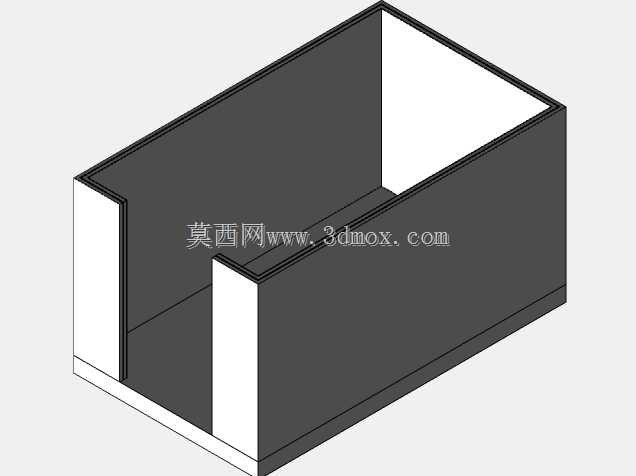

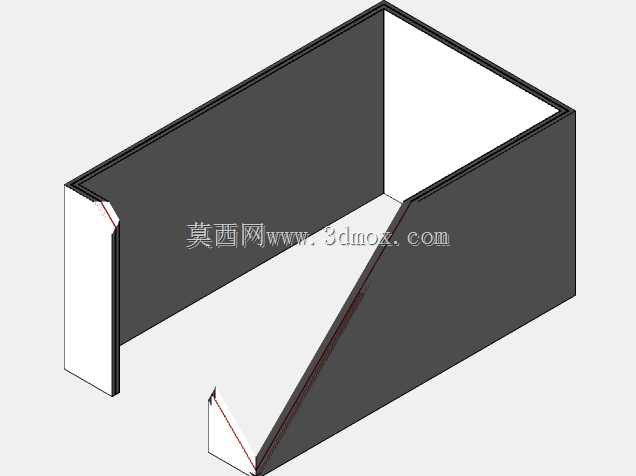

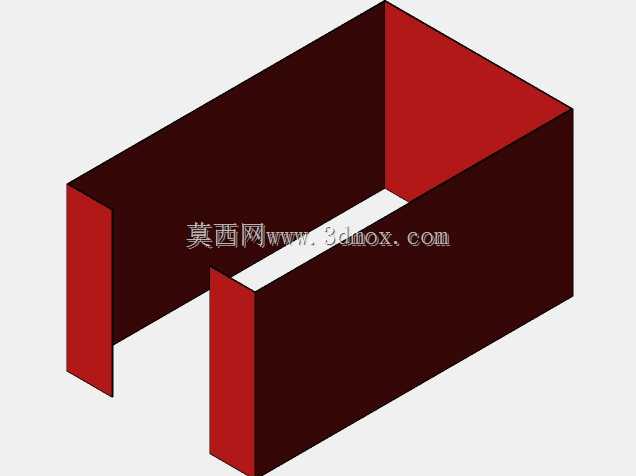

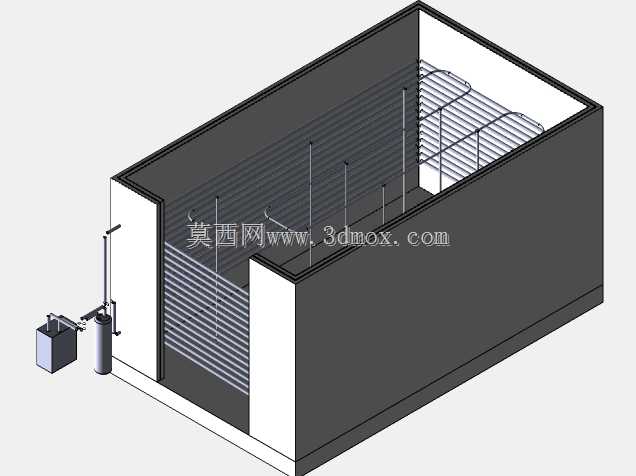

　　这款冷却室的三维建模，核心针对生鲜牛肉的短期排酸与冷藏存储场景设计，适配小型屠宰加工点、乡镇生鲜配送站点的线下存储需求，区别于大型装配式冷库的标准化模块，采用砖砌围护结构的方案，更贴合县域级加工场所就地取材、降低施工门槛的实际工况。从结构布局来看，模型完整还原了冷却室的腔体构造，外围采用标准红砖砌筑的承重墙体，墙体厚度适配常规民用建筑砌筑模数，内壁预留了制冷盘管的安装固定点位，盘管沿墙体竖向与横向分层排布，覆盖腔体内侧的主要换热面，避免出现制冷死角，保证腔体内不同位置的存储温度均匀性，满足牛肉冷藏过程中温度波动不超过±1℃的工艺要求。

　　设计过程中优先考虑了现场安装的边界条件，冷却室的整体外形尺寸适配小型加工场所的室内空间，底部设置混凝土防潮基座，基座高出地面一定高度，避免地面返潮渗入腔体影响存储环境，同时基座预留了制冷机组外接管线的穿装孔洞，无需后期现场开凿破坏墙体结构。腔体内侧的盘管支架采用壁挂式固定设计，支架与墙体之间设置隔热垫片，避免冷量通过支架传导至外墙形成冷桥，减少不必要的冷量损耗。外部配套的制冷压缩与冷凝单元采用落地式安装，布置在冷却室侧方的室外区域，通过预制的管线接口与墙体内的盘管连通，接口处设置密封保温套，减少管线传输过程中的冷量损失。

　　从功能实现逻辑来看，该冷却室的腔体容积匹配单日处理1-2头肉牛的存储量，内部预留了挂装牛肉的轨道安装空间，盘管排布避开了挂装轨道的作业区域，不会影响生鲜肉品的吊运与存取作业。砖砌墙体的热惰性优于常规彩钢夹芯板围护结构，在机组短时停机的情况下，能够更长时间维持腔体内的低温环境，降低临时断电带来的肉品变质风险，更适合供电稳定性不足的乡镇加工场景使用。建模过程中对所有砌筑结构的砖缝、盘管的弯曲半径、管线接口的密封结构都做了1:1的还原，结构工程师可以直接基于该模型调整盘管间距、腔体长宽尺寸，适配不同存储量的需求，也可以直接导出施工图纸指导现场砌筑与管线布设，无需重新做基础的结构排布。

　　需要注意的是，模型中预留的墙体厚度、基座高度参数，均是结合普通黏土砖的砌筑模数设定，施工时无需额外切割砖块，能够降低现场施工的材料损耗；盘管的排布间距经过换热效率校核，匹配常规小型制冷机组的制冷量输出，不会出现机组负载过大或者换热不足的问题；外部机组的安装位置与墙体预留接口的高度差，也考虑了制冷剂回流的坡度要求，避免出现管路积油影响制冷效率的问题。整个模型的结构拆分完全贴合现场施工的工序逻辑，从基座施工、墙体砌筑、盘管固定、机组安装到管线连接的全流程，都能在模型中找到对应的结构参考，减少现场施工的错漏问题。
