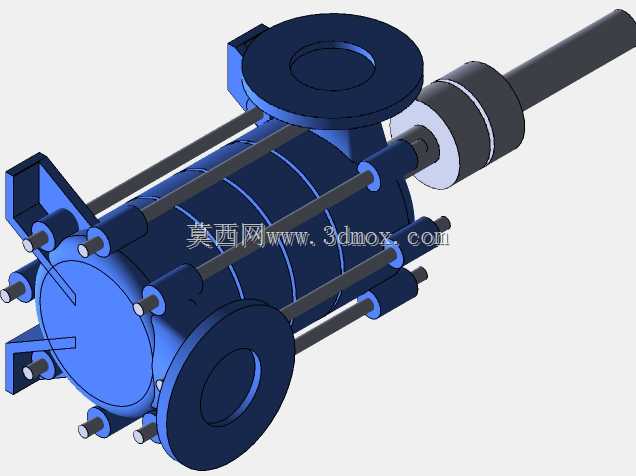

WKL-4型卧式多级离心泵结构三维建模

　　该模型还原的卧式多级离心泵，在工业流体输送场景中应用覆盖极广，从高层楼宇供水增压、工业循环水系统输送，到化工流程中腐蚀性介质的加压输送、矿山井下排水作业都能见到这类结构的身影，区别于单级离心泵，多级结构通过叶轮的串联布置，能够在相同叶轮直径、相同转速的前提下实现更高的输出扬程，满足长距离、高阻力管路的输送需求。从结构设计逻辑来看，整个泵体采用分段式筒形结构，通过穿杠螺栓将进水段、中段、出水段拉紧组合，这种结构的优势在于可以根据实际需要的扬程参数灵活调整叶轮级数，不需要重新设计整体泵壳，同时各段之间的密封面采用止口定位加密封垫片的结构，能够承受高压工况下的介质泄漏风险，穿杠的布置沿泵体周向均匀分布，预紧力施加时可以保证各段受力均匀，避免局部密封压合不实出现渗漏。

　　泵的进出水接口均采用法兰连接结构，法兰的螺栓孔分布、密封面尺寸匹配通用管路法兰标准，现场安装时不需要额外制作转换接头，能够直接对接同公称通径的工业管路，进水口沿泵体轴向端侧布置，出水口沿泵体径向布置，这种进出水方向的设计能够让介质在泵内的流道转向更平缓，减少水力损失，提升泵的运行效率。转子部分的设计采用轴套配合叶轮的结构，叶轮通过键连接固定在泵轴上，相邻叶轮之间设置轴套进行定位，同时轴套能够保护泵轴不被输送介质冲刷磨损，后期维护时只需要更换磨损的轴套即可，不需要整体更换泵轴，降低运维成本。

　　泵轴的伸出端设置有机械密封安装位，配套的密封结构能够适应高压工况下的轴端密封需求，避免介质沿泵轴间隙泄漏，同时密封腔预留有冷却冲洗接口，在输送高温介质时可以接入冲洗液对密封面进行冷却润滑，延长密封件的使用寿命。轴承支撑部分分别布置在泵轴的两端，靠近联轴器侧采用径向推力组合轴承，既能够承受叶轮旋转产生的径向力，也能平衡介质在叶轮上作用产生的轴向力，尾端采用径向轴承辅助支撑，保证转子运行时的同轴度，避免高速旋转时出现轴系跳动。

　　安装底座的支撑脚设置在进水段和出水段的下方，支撑脚的安装孔间距匹配标准泵组安装尺寸，现场安装时可以直接固定在混凝土基础或者钢制机架上，泵轴与驱动电机的连接采用弹性联轴器，能够补偿少量的安装同轴度误差，避免运行过程中因为轴系不对中产生的振动和轴承磨损。从建模细节来看，所有的连接螺栓、定位销、密封槽位置都按照实际加工尺寸还原，流道部分的型线按照水力设计的曲率做了平滑过渡，没有出现突兀的折角，能够直观反映介质在泵内的流动路径，对于结构设计人员来说，可以直接参考该模型进行泵组的管路布局设计、安装空间校核，也可以作为同类多级泵改型设计的结构参考，核对各部件的装配关系，避免设计过程中出现部件干涉、安装空间不足的问题。在设备选型阶段，通过该三维模型可以直观核对泵体的外形尺寸，确认现场安装空间是否满足检修需求，比如泵轴抽出检修时需要的轴向空间、两侧法兰连接时的操作空间、轴承部位维护时的拆装空间，都可以通过模型直接进行尺寸校核，不需要反复核对二维图纸的尺寸链。
