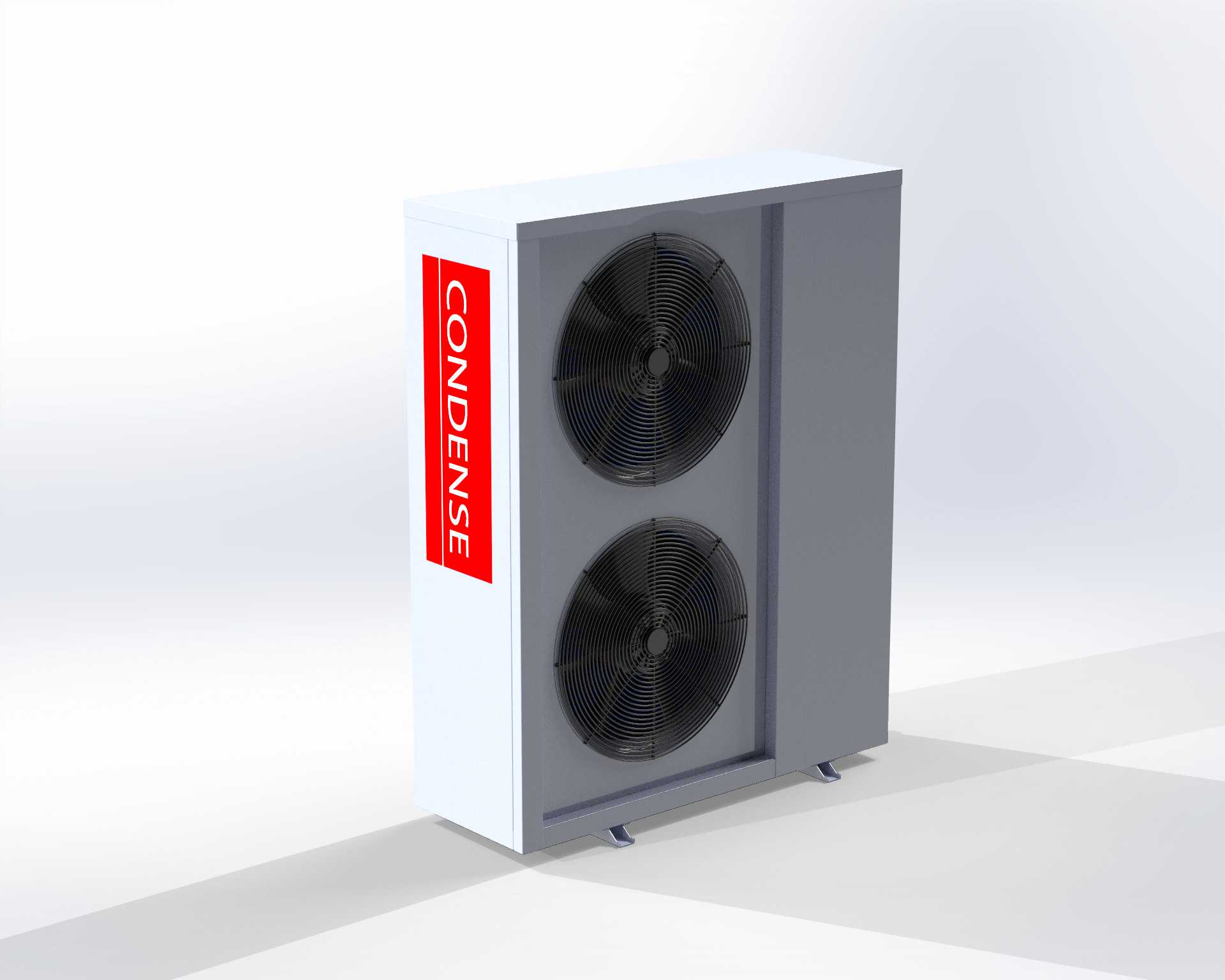

这套适配ZR61 COPELAND压缩机的CO2冷凝装置,主要面向跨临界CO2制冷系统的室外换热场景,常见于商用冷柜集群、中小型商超冷藏冷冻系统、工业低温工艺冷却配套的室外侧换热单元,和常规氟利昂系统外机不同,CO2工质的运行压力更高,整套壳体与管路的承压设计在建模阶段就做了针对性强化。从结构布局来看,装置采用立式双风机顶出风?不对,是侧出风结构,双轴流风机竖直排布在正面换热面,左侧预留的管路接口区域做了内凹处理,避免安装时外接管路突出整机轮廓,侧面的标识条做了嵌入式安装位,不会额外增加整机宽度。整机底部设置了四个可调式支撑脚,安装时可以根据基础地面的平整度调整水平度,支撑脚的安装孔位间距预留了常规混凝土基础的膨胀螺栓安装距离,不需要额外做转接支架就能直接固定在水泥平台或者钢结构支架上。设计阶段首先考虑的是换热效率与风阻的平衡,双风机的排布间距经过流场模拟校核,上下两个风机的进风区域没有重叠扰流,风机外圈和冷凝盘管的间距控制在合理范围,避免出现气流短路的情况,外壳的左侧面板做了可拆卸结构,后期维护时不需要完全拆解整机就能接触到管路阀门与压缩机接线端。
从安装边界来看,整机的进深尺寸预留了靠墙安装的操作空间,背面距离墙面最小预留150mm的通风间隙就能满足换热进风需求,正面风机侧需要预留不小于800mm的检修空间,方便后期更换风机或者清理盘管表面积灰。作为分体式系统的室外侧单元,这套装置内部集成了冷凝盘管、风机组件、气液分离管路接口,和室内侧蒸发器连接时只需要对接对应压力等级的CO2专用管路,不需要在现场额外布置核心换热组件。建模过程中对钣金折弯的圆角、拼接缝隙都做了还原,外壳的钣金厚度按照实际承压要求做了对应设置,左侧的红色标识区域是丝印标识的安装位,实际生产中不需要额外粘贴凸起标识,避免长期户外使用出现标识脱落。
风机的网罩采用嵌入式卡扣结构,和外壳面板齐平,不会突出外表面,减少运输过程中的磕碰损坏概率,底部的支撑脚采用镀锌材质,和壳体连接的位置做了防水密封处理,避免雨水渗入壳体内部造成锈蚀。针对CO2工质的高压特性,装置内部的管路走向做了圆弧过渡处理,避免直角弯折造成的应力集中,管路固定卡扣的位置都做了减震胶垫安装位,运行时可以降低管路振动传递到壳体产生的噪音。整机的重心经过校核,四个支撑脚的受力分布均匀,吊装时顶部预留的吊装孔位(建模时做了隐藏式设计,不破坏外壳整体平整度)可以直接挂装吊具,不需要额外捆绑外壳,避免吊装过程中造成钣金变形。

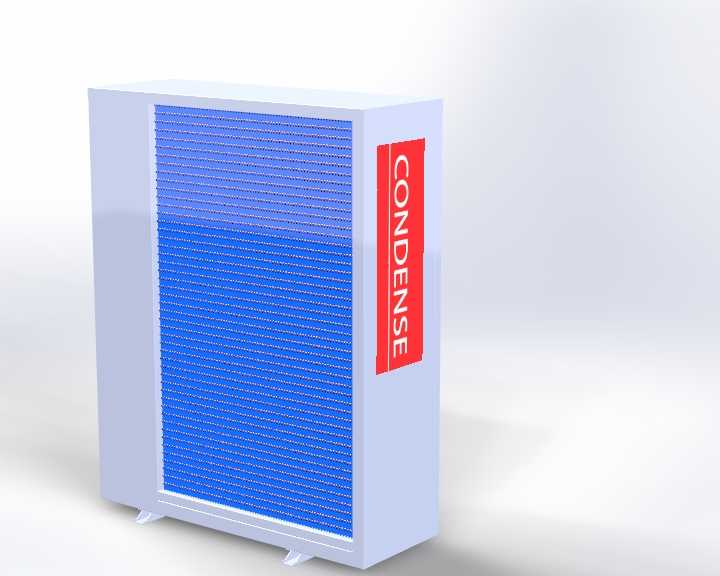

在实际商超制冷场景中,这类分体冷凝装置通常安装在楼顶或者建筑外侧的设备平台,多台并联布置时,相邻设备的侧面间距预留200mm就能避免进风相互干扰,双风机的风量配置可以满足夏季高温环境下的冷凝压力稳定,不会因为环境温度过高出现系统高压报警。和同冷量的单风机冷凝器相比,双风机结构的整机高度更低,适合安装在有高度限制的设备平台区域,同时单台风机故障时,另一台风机可以维持基础换热能力,给运维人员留出足够的检修时间,不会直接导致整个制冷系统停机。建模时对冷凝盘管的翅片间距、管路排布都做了细节还原,不是简化的方块模型,结构设计人员可以直接参考这个模型做安装布局校核、管路对接设计,也可以作为制冷系统BIM建模的室外机族库使用,尺寸精度可以满足施工排布的精度要求,不会出现安装时和周边管线、结构梁碰撞的问题。
